ADLINK NuPRO-850 全长 ePCI-X 工业主控板
时间: 2026-08-03浏览次数：
ADLINK NuPRO-850 全长 ePCI-X 工业主控板
ADLINK NuPRO-850 全长 ePCI-X 工业主控板
第一章 产品介绍（规格、架构、标配配件）
出厂装箱清单
NuPRO-850 主板、纸质手册、驱动光盘、串口线、双 USB 挡板排线、CPU 散热套件、2 根 ATA100 IDE 线、2 根 SATA 数据线；OEM 定制版本配件会有差异；操作全程需防静电，必须佩戴防静电手环。
核心硬件特性
总线标准：PICMG1.2 嵌入式 PCI-X、PCI2.2 规范，双独立总线：BusA 64bit/66MHz PCI-X、BusB 32bit/33MHz PCI；单 MiniPCI III 扩展插槽。
处理器：FC-mPGA478 奔腾 4，0.13/90nm 工艺，支持超线程；FSB 400/533/800MHz，最高主频 3.4GHz，二级缓存 512KB/1MB。
内存子系统
4 路 184pin DDR DIMM 插槽，双通道架构，支持 266/333/400MHz ECC / 非 ECC 无缓冲内存，单条最大 1GB，整机上限 4GB；双通道需成对安装同规格内存，不支持寄存器型内存。
图形显示
ATI Mobility M9 (AGP4X)/M10 (AGP8X) 独显，板载 64MB 显存；支持后置 VGA、板载第二 CRT 插针、24bit LVDS 液晶屏三路独立输出；硬件跳线可屏蔽板载显卡。
网络
Intel 82547GI 千兆网卡，接入 875P CSA 高速通道，支持 10/100/1000M 自适应、IEEE802.3x 流量控制、PXE 无盘网络启动，RJ45 自带链路 / 速率双色指示灯。
存储接口
双 Ultra DMA10 IDE 通道（最多 4 块 IDE 设备）、2 路 SATA 150MB/s 接口。
I/O 外设
后置 2 路 USB2.0、板载扩展 2 路 USB（合计 4 口）；1 路 RS232 16550 串口；AC’97 2.2 音频（需选配 DB-AC97 子卡）。
工控专用功能
W83L784R 硬件监控芯片：采集 CPU / 主板温度、双风扇转速、全板各路 DC 电压；
两级可编程看门狗 WDT：计时 1~255 秒 / 1~255 分钟，超时可触发中断 + 整机复位；
机箱开盖入侵检测、8MB 可擦写 Award/Phoenix BIOS（软件锁保护 Flash）。
硬件架构框图
CPU 经 FSB 连接 875P MCH 北桥，北桥管控双通道 DDR、AGP 显卡、千兆 CSA 网络；北桥 DMI 链路连接 6300ESB 南桥，南桥分出 PCI-X/PCI 总线、MiniPCI、IDE/SATA、USB、AC97、超级 IO、看门狗、硬件监控模块。
机械与环境参数
尺寸：全长工业板 338.6mm × 122mm；
工作温度 5~55℃，存储 - 40~70℃，湿度 5%~95% 无凝露；
认证 CE/FCC A 类，板载塑料 UL-94V 阻燃等级。
第二章 连接器与跳线完整定义
2.1 板卡布局总览
区分前后置面板接口、板载插针、跳线、内存槽、CPU 插座、双 ePCI-X 金手指总线，标注全部 CN 接口编号、JP 跳线编号。

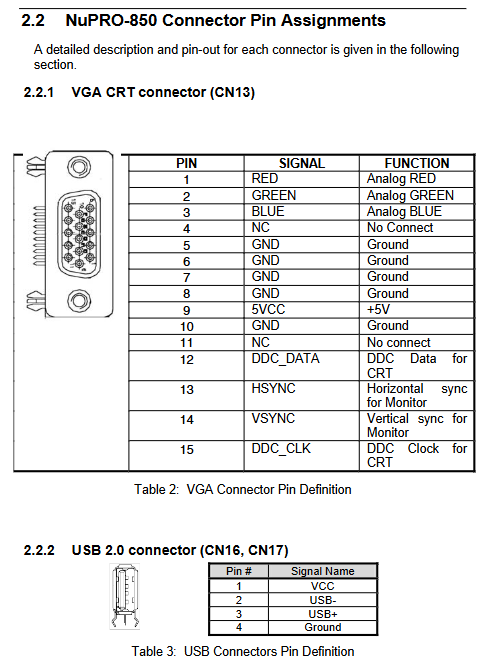

2.2 后置 I/O 接口引脚
VGA、双 USB、千兆 RJ45、COM1 串口，完整针脚信号定义，网口双色灯状态说明。
2.3 板载内置插针（全引脚对照表）
覆盖：AC97 音频、机箱开盖检测 CN1、前面板插针（电源 / 复位 / 硬盘灯 / 看门狗指示灯 / 蜂鸣）、第二 CRT 显示插针、LVDS 液晶屏、双 SATA、主 / 次 IDE、CPU 风扇 / 显卡风扇供电、MiniPCI 插槽、ATX 12V 辅助供电。
2.4 功能跳线
JP1 Clear CMOS：断电短接清空 BIOS 参数，修复开机故障；
JPY1 VGA 屏蔽跳线：短接禁用板载 ATI 显卡，外接独立 AGP 卡时使用。
第三章 硬件装机操作指南
3.1 CPU 安装步骤
抬起 Socket478 压杆，CPU 三角标识对齐插槽定位角平放；
下压卡扣锁紧；均匀涂抹导热硅脂，配套原厂散热套件；
风扇线缆接入 FN2 CPU 风扇插座，无散热会过热死机。

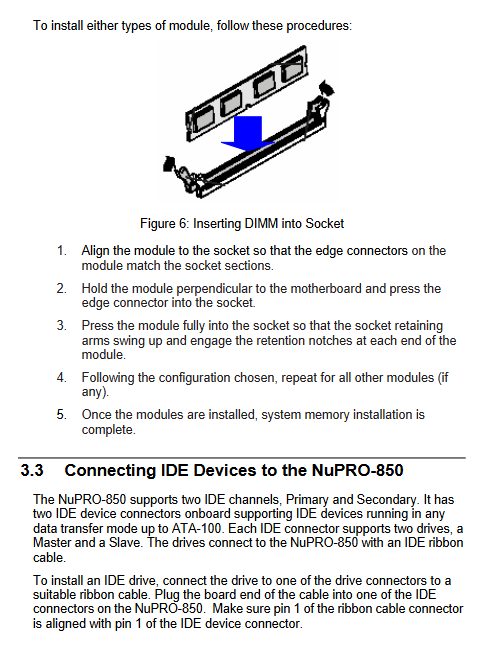

3.2 DDR 内存安装
插槽带防呆缺口，双通道必须成对安装 DIMM1+DIMM2 / DIMM3+DIMM4，同容量同频率内存性能最优；单通道可单条使用。
3.3 IDE 硬盘接线
40pin 排线区分主 / 从盘，主 IDE CN7、次 IDE CN4，排线红线对齐接口 1 号针脚。
3.4 BIOS 基础操作
开机按 Del 进入 Award/Phoenix 即插即用 BIOS，可修改启动顺序、硬件参数、电源管理；配置存储于 RTC 电池 CMOS，支持两级开机密码。
3.5 操作系统安装要点
在 BIOS 调整第一启动设备（CD / 软驱 / USB）；系统安装完成后按顺序安装原厂全套驱动，适配 Windows2000/XP、红帽 Linux7.3 及以上。
第四章 驱动安装规范（Windows 平台）
驱动光盘分芯片组、显卡、网卡、看门狗四大目录，必须按顺序安装，每步完成重启：
Intel 875P/6300ESB 芯片组 INF 驱动：底层总线、SATA/USB/PCI 资源识别基础；
ATI M9/M10 显卡驱动：支持双 CRT+LVDS 多显示输出；
Intel 82547GI 千兆网卡驱动：附带网络诊断、负载均衡工具；
看门狗配套测试程序 HRWDT.EXE，可直接调试定时器功能。
第五章 看门狗定时器（WDT）开发核心
6.1 硬件架构
集成于 6300ESB 南桥，35 位减法计数器，两级分段计时：一级超时产生内部中断，二级超时输出 WDT_TOUT# 硬件复位信号，支持 1μs~10 分钟宽计时范围。
6.2 寄存器操作逻辑
核心寄存器：预加载寄存器 1/2、中断状态寄存器、重载寄存器、配置锁存寄存器；
解锁规则：写入 0x80、0x86 序列后才可修改计时数值；
两种工作模式
标准 WDT 模式：两级计时，软件定期重载喂狗；
自由运行模式：单段自动循环，无需持续喂狗。
6.3 配套资源
提供 DOS 调试工具 HRWDT.EXE，给出寄存器读写、喂狗、关闭定时器完整操作流程，可嵌入无人值守工控程序防止死机。
第六章 ePCI-X 总线技术规范
双总线分离设计：BusA 64bit PCI-X 66MHz（高速采集 / 运动卡）、BusB 32bit PCI33MHz（通用外设）；
背板兼容信号：ATX 电源控制、3.3V 辅助待机、SMB 系统管理总线、PME 远程唤醒、背板在位检测；
限制：板卡未引出 JTAG 调试信号，背板 VIO 电压检测用于硬件防错。
