ADLINK MI-965 Mini-ITX 工业主板
时间: 2026-08-03浏览次数：
ADLINK MI-965 Mini-ITX 工业主板
ADLINK MI-965 Mini-ITX 工业主板
第一章 产品概述（硬件规格、架构、功耗、机械）
出厂标准配件
MI-965 主板、I/O 后挡板、2 根 SATA 数据线、2 根 SATA 供电线、1 根 IDE 排线、串口 + 并口挡板排线、驱动光盘、纸质用户手册；收货需核验配件，破损禁止上电。
核心硬件规格
（1）处理器平台
插槽：Socket P 478 Micro-FCPGA 移动 CPU
支持型号：酷睿 2 Duo T7500（2.2GHz/4MB 缓存 / 800FSB）、赛扬 M 550（2.0GHz/1MB 缓存 / 533FSB）
前端总线：533/800MHz
芯片组：北桥 GME965 GMCH，南桥 ICH8-M
（2）内存
2×240pin DDR2 DIMM 插槽，支持 533/667MHz 双通道，最大总容量 4GB，推荐同规格内存配对使用。
（3）显示系统
集成 GMA X3100 显卡，共享显存最高 384MB；支持双独立显示输出：后置 DB15 VGA、板载 24bit LVDS 液晶屏接口、可选 TV-OUT（复合 / S 端子）；外接 PCIe x16 独显插槽，VGA 最高 2048×1536@60Hz。
（4）存储接口
2 路 SATA II（300MB/s）
1 路 Ultra DMA 100 IDE
板载 Type-II CompactFlash 固态硬盘插槽（可替代硬盘，高振动设备优选）
（5）网络
双 Intel 千兆网口（82573L+82566DC），RJ45 后置，支持 WOL 远程唤醒、链路 / 速率双色指示灯。
（6）I/O 接口总览
后置 I/O 面板
PS/2 键鼠、DB9 COM1、DB15 VGA、4×USB2.0、双千兆 RJ45、3.5 音频（Line-in/Line-out/Mic）
板载内置插针
COM2 串口、并口、2 组前置 USB（4 口）、LVDS 屏、TV-OUT、16 路 GPIO 数字 IO、前置面板插针、机箱入侵检测
（7）扩展插槽
1×PCIe x16、1× 标准 32 位 33MHz PCI、内置 CF 固态插槽
（8）工控专属功能
可编程看门狗 WDT：1~255 秒 / 1~255 分钟两级计时，超时整机硬件复位，附底层汇编操作源码；
硬件监控芯片 W83627DHG：实时采集 CPU / 主板温度、双风扇转速、主板各路 DC 电压，超限告警；
TPM 1.2 加密模块扩展插槽（Infineon SLB9635）；
机箱开盖入侵检测，BIOS 记录告警日志；
多模式远程唤醒：网卡 WOL、RTC 定时开机、USB 设备唤醒。
（9）环境与电气参数
尺寸：Mini-ITX 170mm × 170mm
工作温度：0~55℃；存储 - 20~80℃
湿度 5%~95% 无凝露，认证 CE/FCC A 类工业标准
（10）多工况实测功耗
文档附完整功耗表，覆盖 DOS、BIOS、系统闲置、CPU 满载、3D 负载、S1/S3/S4/S5 休眠关机各工况，区分 3.3V/5V/12V/5VSB 各路电流，便于工控电源选型。
第二章 连接器与全部跳线定义

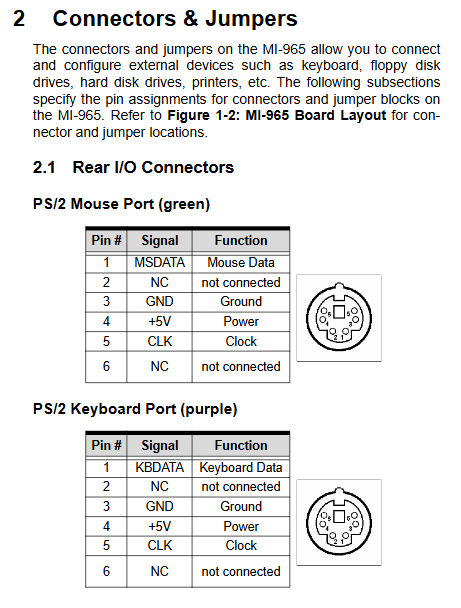

2.1 后置 I/O 接口引脚定义
逐一标注 PS/2、COM1、VGA、USB、RJ45 千兆网口、音频插孔针脚信号，网口指示灯逻辑区分 10M/100M/1000M 速率。
2.2 板载内置插针完整说明
覆盖 ATX 主供电、CPU / 系统风扇、IDE、SATA、CF 插槽、COM2、并口 JLPT1、TV-OUT、LVDS 液晶屏、前置 USB、16 路 GPIO、前面板（电源 / 复位 / 硬盘灯）、机箱入侵 JCASE1、SPI BIOS 闪存插槽，全部附针脚功能对照表。
2.3 关键功能跳线（可调硬件配置）
JBAT1 清除 CMOS 跳线：断电短接清空 BIOS 参数，用于开机故障修复；
J7 LVDS 供电选择：三档可选 + 3V / +5V / +12V，适配不同液晶屏供电需求；
J5/J6 串口供电跳线：COM1/COM2 独立切换 5V/12V 输出，适配外接串口传感器；
JCF_SEL1 CF 卡模式选择跳线：设置 CF 卡存储工作模式。
第三章 硬件安装操作指南
3.1 Socket P 移动 CPU 安装规范
全程断电、防静电操作；
旋转插槽锁定螺丝开启卡扣，CPU 三角标识对齐插槽定位角平放；
锁紧螺丝，必须配套适配散热器并涂抹导热硅脂，无散热会过热烧毁 CPU；
CPU 风扇接 CPUFAN1 供电插座。

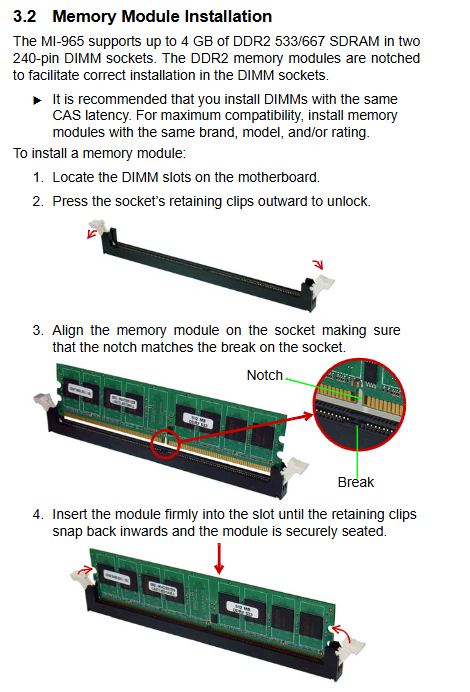

3.2 DDR2 内存安装
DIMM 插槽防呆缺口对齐内存缺口，两端卡扣自动锁紧；双通道推荐同容量、同频率内存成对安装。
3.3 Windows 驱动标准安装顺序（XP 为主）
Intel 965 芯片组 INF 底层驱动；
GMA X3100 集成显卡驱动；
双千兆网卡驱动；
Realtek ALC888 高清音频驱动；
TPM 安全模块驱动；
每一步安装完成必须重启系统，驱动存放于配套光盘指定目录，官网可下载更新包。
第四章 AMI BIOS 完整设置（开机按 Del 进入）
BIOS 共 7 大主菜单：Main、Advanced、Boot、Security、Chipset、Exit，配套操作快捷键指引（F1 帮助、F8 故障默认、F10 保存退出、ESC 放弃）。
4.1 Main（基础信息）
系统时间日期、CPU 型号频率、内存总容量、BIOS 版本查看，仅基础信息只读 / 简单修改。
4.2 Advanced（高级硬件配置，核心菜单）
CPU 配置：读取 CPU 缓存、FSB 参数（不可修改）；
IDE/SATA 配置：SATA 切换 IDE/AHCI 模式、硬盘识别；
Super IO 配置：开启 / 关闭 COM1/COM2、并口、机箱入侵检测；
Hardware Health 硬件健康：实时查看 CPU / 主板温度、风扇转速、各路电压，设置高温告警；
ACPI/APM 电源管理：S1/S3 休眠模式切换、USB/SATA 唤醒、网卡 RTC 定时开机、电源按键功能；
Intel Robson 闪存加速、MPS 多处理器设置、TPM 加密开关、USB 全局配置（DOS 兼容支持、USB2.0 速率）。
4.3 Boot（启动设置）
启动设备优先级：硬盘 / CF/USB/ 网卡 / 光驱可调排序；
开机选项：NumLock 默认状态、开机自检快速 / 静默 LOGO、F1 故障等待、USB 软盘热插拔支持。
4.4 Security（安全设置）
两级密码：管理员超级密码、用户普通密码，可单独清除用户密码，忘记密码需清 CMOS 重置。
4.5 Chipset（南北桥芯片组配置）
北桥：集成显卡 DVMT 共享显存大小、PCIe x16 独显优先、双显示输出设备选择；
南桥：开启 / 关闭双千兆网卡、网卡 PXE 无盘启动、S5 关机唤醒、USB 控制器、HD 音频开关。
4.6 Exit（退出选项）
保存退出、放弃修改退出、加载出厂最优默认、加载稳定故障默认参数。
第五章 POST 开机自检故障码
完整十六进制 POST 代码对照表，覆盖上电初始化、CPU / 内存 / 总线 / 外设枚举、硬盘 BIOS、ACPI 构建全流程故障点位，维修时通过诊断卡快速定位硬件损坏（内存、CPU、南桥、外设故障专用代码说明）。
两大技术附录（开发与排障核心）
附录 A 看门狗 WDT 定时器
基于 W83627DHG 超级 I/O 芯片，提供完整 DOS 汇编操作源码：进入 SIO 配置页、选择看门狗逻辑设备、设置超时秒数、启动 / 喂狗 / 关闭定时器，可直接嵌入工控防死机程序。
附录 B 系统完整硬件资源映射
ICH8-M 与 SIO 全部 GPIO 引脚功能、供电电压；
固定 / 可变系统 I/O 端口地址表；
PCI 总线设备厂商 ID、设备 ID、总线插槽分配；
PCI 中断路由、ISA 中断、DMA 通道分配表；
用于多 PCI 采集 / 运动卡工控系统解决 IRQ、地址资源冲突问题。
