ADLINK M-302 ATX 工业主板
ADLINK M-302 ATX 工业主板
第一章 产品概述（规格、架构、硬件配置）
包装标配清单
M-302 主板、I/O 后挡板、2 根 SATA 数据线、2 根 SATA 供电线、4 串口挡板排线、驱动光盘、纸质用户手册；收货需核对配件完整性，破损禁止上电。
核心硬件规格
（1）处理器支持
LGA775 插槽，FSB 533/800/1066MHz，兼容全系列 775 工业 CPU：
酷睿 2 Duo（E7400/E6400/E4300）、奔腾双核（E5300/E2160）、奔腾 4（651/551/531）、赛扬 / 赛扬 D；E7400 需 A1.2 及以上 BIOS 版本。
（2）内存
4 条 240pin DDR2 DIMM 双通道插槽，支持 533/667/800MHz 无缓冲内存，最大 8GB；32 位 XP 系统识别内存会低于 4GB，不支持 128bit 颗粒、双面 x16 内存。
（3）芯片组与显示
北桥 Intel Q965 GMCH（集成 GMA3000 显卡，共享最大 256MB 显存，最高 2048×1536@75Hz VGA 输出）；南桥 ICH8DO；配备 PCIe x16 独显插槽可外接显卡。
（4）存储系统
6 路 SATA II 300MB/s 接口（ICH8 原生）、1 路 PCIe 扩展 Ultra ATA 133 IDE；支持机械硬盘、SSD。
（5）扩展插槽
1×PCIe x16、1×PCIe x4、5× 标准 PCI，扩展能力充足，适配运动卡、采集卡、通讯卡。
（6）板载 I/O 接口
网络：Intel 82566DM 千兆 RJ45 网口，支持 WOL 远程唤醒、链路指示灯；
串口：后置 2 个 DB9 COM，板载插针 COM3/COM4，共 4 路 RS232；
USB：后置 4 个 USB2.0，板载 3 组插针扩展 6 路 USB，合计 10 路；
其他：并口、PS/2 键鼠、6pin IEEE1394a、HD 音频（Line-in/Line-out/Mic-in）、软驱接口；
选配：TPM 安全加密模块（板载专用插槽）。
（7）工控专属功能
可编程看门狗 WDT：计时单位秒 / 分钟可选，范围 1~255，超时自动整机硬件复位，附底层 C 读写源码；
硬件监控 W83627DHG：实时采集 CPU / 主板温度、三路风扇转速、+3.3/+5/+12 各路电压，高温 / 低压告警；
上电断电记忆：断电恢复可选择开机 / 保持关机 / 恢复断电前状态；
远程唤醒：网卡 WOL、Modem 振铃开机、定时 RTC 开机、USB 键盘开机。
（8）环境与电气
工作温度 0~60℃，存储 - 20~80℃，湿度 10%~90% 无凝露；
认证 CE/FCC A 类工业标准；
提供奔腾 4 651、酷睿 2 E6400 两款 CPU 在 DOS/XP 空闲 / 满载多工况功耗实测数据表。
硬件架构框图
CPU 经 533/800/1066MHz FSB 连接 Q965 北桥，北桥管控双通道 DDR2、集成 VGA、PCIe x16 独显槽；北桥 DMI 2GB/s 链路连接 ICH8DO 南桥；南桥统一管控 6×SATA、10×USB、PCI 总线、PCIe x4、HD 声卡、Super I/O（串口 / 并口 / 风扇监控）、1394、TPM 插槽、SPI BIOS。

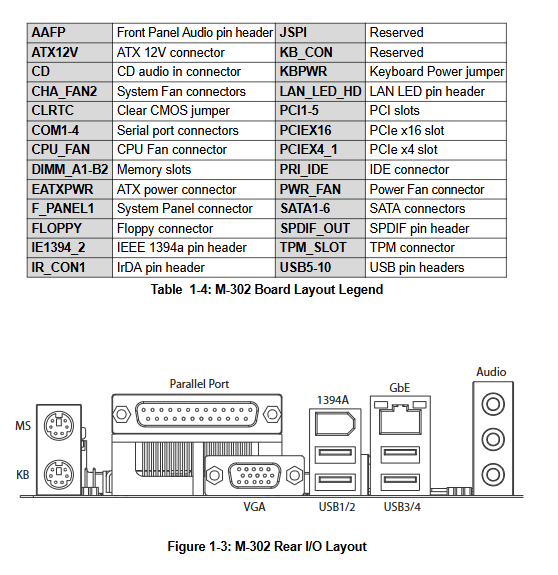

板卡布局与机械尺寸
标准 ATX 尺寸 304.80×243.84mm；图纸完整标注 CPU 插槽、4 内存槽、所有扩展槽、风扇插座、SATA/IDE/COM/USB/ 音频 / TPM/CMOS 清除跳线、前面板插针位置。
第二章 连接器与跳线完整定义
2.1 后置 I/O 面板接口（PS2、VGA、并口、USB、网口、1394、音频）
逐一给出 DB9、DB15、DB25、RJ45、6pin 1394、3.5 音频插孔完整针脚信号定义，含网口三色速率指示灯逻辑（10M 橙闪 / 100M 橙常亮 / 1000M 绿灯）。
2.2 板载内置插针（主板底部 / 侧边）
覆盖全部内部排线接口，含引脚功能表：
供电：24pin 主 ATX、4pin ATX12V 辅助供电；
风扇：CPU 风扇（4 针调速）、系统风扇 2 组（3 针测速）、电源风扇；
存储：6 路 SATA、40pin IDE、34pin 软驱；
通讯：COM1~4 串口、IR 红外、1394 插针、LAN 状态灯插针；
外设：6 路扩展 USB、前置音频 AAFP、SPDIF 数字音频；
机箱：F_PANEL 前面板插针（电源键、复位、电源灯、硬盘灯、蜂鸣器）；
安全：TPM 加密模块专用插槽。
2.3 关键跳线（仅 2 组）
CLRTC（清除 CMOS）：1-2 短接 = 正常；断电后 2-3 短接清空 BIOS 参数，故障修复使用；
KBPWR（键盘供电）：1-2 = 待机 + 5V；2-3 = 待机 5VSB，适配远程键盘开机。
第三章 硬件安装操作指南

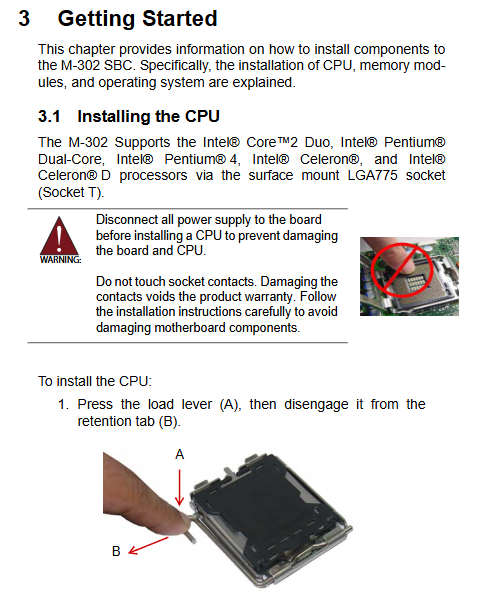

3.1 LGA775 CPU 安装规范
断电、防静电操作；拉开卡扣、掀开保护盖，CPU 金色三角对准插槽左下角，垂直平放，禁止暴力按压；安装后必须配套散热风扇，否则过热死机烧毁主板。
3.2 DDR2 内存安装
双通道规则：A1/A2 为通道 A，B1/B2 通道 A；同通道内存容量、CAS 延迟建议一致；插槽缺口防呆设计，插入两侧卡扣自动锁紧。
3.3 驱动安装顺序（Windows XP 为主）
Intel 965 芯片组 INF 驱动（底层总线、SATA、USB 基础支持）；
GMA3000 集成显卡驱动；
Intel 千兆网卡驱动；
Realtek/ADI HD 音频驱动；
每步安装完成必须重启系统；驱动存放于配套光盘指定目录，官网可下载更新。
第四章 Phoenix-Award BIOS 全菜单详解
开机按Del进入设置，12 大主菜单，附操作快捷键（F5 恢复、F6 安全默认、F7 优化默认、F10 保存退出）：
Standard CMOS Features：系统时间、IDE/SATA 硬盘识别、启动报错停机策略、内存总量显示；
Advanced BIOS Features：CPU 温控、C1E 节能、XD 防毒、超线程、启动设备优先级、串口远程控制台、开机密码安全选项；
Advanced Chipset Features：内存预留 15M-16M ISA 孔洞、集成 / 独显切换、DVMT 显存分配、PCIe 端口开关；
Integrated Peripherals：SATA 模式（IDE/AHCI/RAID）、串口 / 并口地址模式、USB 开关、板载网卡 / 音频使能、断电上电策略；
Power Management Setup：ACPI S1/S3 休眠、PCI / 网卡 / 串口远程唤醒、定时开机、硬盘休眠、电源按键长按 4 秒强制关机；
PnP/PCI Configurations：IRQ 资源自动 / 手动分配、PCI 延迟、多显示器优先；
PC Health Status：实时电压、温度、风扇转速读取，高温告警阈值；
Frequency/Voltage Control：展频 EMI 抑制；
9~13：加载故障安全默认、出厂优化默认、管理员 / 用户两级密码、保存退出、不保存退出。
第五章 POST 开机自检代码
完整十六进制 POST 码对照表，覆盖从 CMOS 检测、内存识别、CPU 初始化、总线枚举、外设检测、BIOS 加载、系统引导全流程故障定位，维修排查核心参考。
两大核心附录
附录 A 看门狗定时器（WDT）开发
基于 W83627DHG 超级 I/O 芯片，提供完整 DOS 下 C 语言操作源码：解锁 SIO、选择逻辑设备、开启 WDT、设置超时单位（秒 / 分）、配置倒计时、喂狗复位全套寄存器操作代码，适配无人值守工控程序防死机。
附录 B 系统完整资源映射
内存地址映射（BIOS、APIC、ISA 孔洞、视频缓冲区）；
DMA 通道分配；
固定 / 可变 I/O 端口地址表；
PIC/APIC 两种模式 IRQ 中断分配；
PCI 总线设备配置空间、PCI 中断路由总表；
用于多卡工控系统解决 IRQ、I/O 地址冲突问题。
