ADLINK PXI-3920 / PXI-3910 3U PXI 系统控制器
时间: 2026-08-03浏览次数：
ADLINK PXI-3920 / PXI-3910 3U PXI 系统控制器
ADLINK PXI-3920 / PXI-3910 3U PXI 系统控制器
第一章 产品简介（产品定位与核心特性）
1. 产品定位
两款均为3U 单槽 PXI 系统主控（系统槽控制器），兼容 PXI Rev2.2 规范，用于 PXI 混合测试平台（PXI 板卡 + 台式 GPIB/LXI 仪器联合测控）；全板 CPU、内存贴片焊接，无插拔芯片，搭配铜铝复合散热器，抗震抗冲击，适配工业、车载、产线测试环境。
2. 两款型号核心硬件差异
参数 PXI-3920 PXI-3910
CPU 奔腾 M 760 2.0GHz，2MB 二级缓存，533MHz 前端总线 赛扬 M 373 1.0GHz，512KB 二级缓存，400MHz 前端总线
整机功耗 3.3V 1500mA /5V 7580mA /12V 550mA 3.3V 1480mA /5V 5050mA /12V 512mA
相同基础配置 915GME+ICH6-M 芯片组，板载 512MB 焊死 DDR2，1 路 SO-DIMM 扩展槽（最大总 1.5GB）；标配 2.5 寸 80GB SATA 硬盘，Type-II CF 固态插槽
3. 统一整机核心功能
仪器控制接口：板载 GPIB（IEEE488）、双千兆网（一路局域网、一路 LXI 仪器专用）、双多功能串口；
显示：DVI-I 复合接口（数字 DVI + 模拟 VGA），后置 18bit LVDS 屏输出；
外设：4 路 USB2.0、HD 音频输入输出、标准 PXI 背板触发总线；
工控可靠性：可编程硬件看门狗、全接口光电 / 静电防护；
存储双方案：标配 SATA 机械硬盘，支持 CF 卡替代硬盘（高振动场景）。
4. 环境与认证
工作温度 0~55℃，存储 - 20~80℃；湿度 5%~95% 无凝露；
振动：带硬盘运行 0.5Grms，固态盘运行 6Grms；冲击 30G 半正弦脉冲；
电磁兼容 CE A 类，符合工业测试设备 EN 61326 标准。
5. 支持操作系统
Windows2000 / Windows XP / Windows Vista；其他系统可向原厂申请适配。
第二章 硬件信息（框图、面板、板载跳线、存储）
2.1 硬件架构框图
主板以 915GME 北桥 + ICH6-M 南桥为核心，分五大通路：
CPU+DDR2 内存通路；
显示通路：GMA900 集成显卡→DVI-I 面板 + 后置 LVDS；
外设总线：PCIe 双千兆网卡、PCI 总线 GPIB、LPC 超级 IO（双串口）、HD 声卡；
PXI 背板：J1 标准 PCI 总线、J2 PXI 专用触发总线、独立 Trigger 控制芯片；
存储：SATA 硬盘、Type-II CF 卡两路独立存储。
2.2 前面板全部接口与指示灯
面板接口清单
SMB 触发口（TRIG）：外接 PXI 同步触发信号；

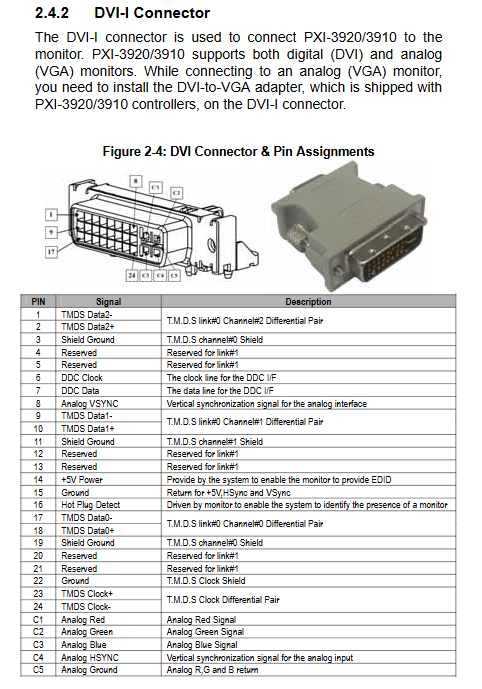

DVI-I：数字 / 模拟显示器输出，配套 DVI 转 VGA 转接头；
Micro-DSUB25 GPIB：外接台式测试仪器，最高 1.5MB/s，最多串联 14 台仪器；
复位小孔：硬件整机硬复位；
DB9 COM1/COM2 双串口：跳线切换 RS232/422/485；
4 路 USB2.0 A 口；
双 RJ45 千兆以太网（速率双色链路灯）；
音频双插孔：线路输入 / 耳机输出。
四组状态 LED
绿色电源灯：上电常亮；
黄色硬盘灯：SATA/CF 读写闪烁；
红色看门狗灯：看门狗超时点亮；
蓝色系统健康灯：正常常亮，故障持续闪烁（异常需清 CMOS 重启）。
2.3 板载内部连接器（PCB 底层）
Type-II CF 插槽：支持 ATA/PIO 模式，可替代硬盘做启动盘；
SATA Gen1 硬盘接口：150MB/s 带宽，支持 2.5 寸 SSD / 机械盘；
PXI J1：标准 32 位 PCI 总线背板引脚；
PXI J2：专用 8 路 PXI 触发总线（TRIG0~TRIG7）。
2.4 跳线配置（核心硬件设置）
JP9（Clear CMOS）：1-2 短接正常，2-3 短接清除 BIOS 参数，用于开机故障修复；
JP1~JP6（COM1/COM2 模式）：分别配置两路串口电平标准，三档可选 RS232/RS422/485，485 模式内置终端匹配。
2.5 电气与接口引脚定义
手册完整收录 DVI、GPIB、串口、网口、CF、SATA、PXI J1/J2 全部针脚信号定义，区分差分、电源、地线、控制信号线，明确外部接线限流电阻要求。
第三章 装机、存储更换与 BIOS 系统部署
3.1 安装前置要求
防静电规范：防静电手环 + 防静电垫，禁止徒手触碰板卡芯片；
兼容机箱列表：支持 PXIS-2506/2508/2558T-B/2630/2700 及 NI 全系 PXI 机箱；禁止 PXIS-2556、2650 等老旧型号；
PXIS-2558T-B 特殊适配：自带 8.4 寸后置 LCD，BIOS 需设置 Boot Display=CRT+LVDS，分辨率 800×600。
3.2 装箱标配配件
主控卡本体、DVI 转 VGA 头、USB 转 PS2 转接线、用户手册、驱动光盘。
3.3 硬件拆装步骤
机箱 1 号系统槽插入，扳动上下锁扣锁紧面板螺丝；

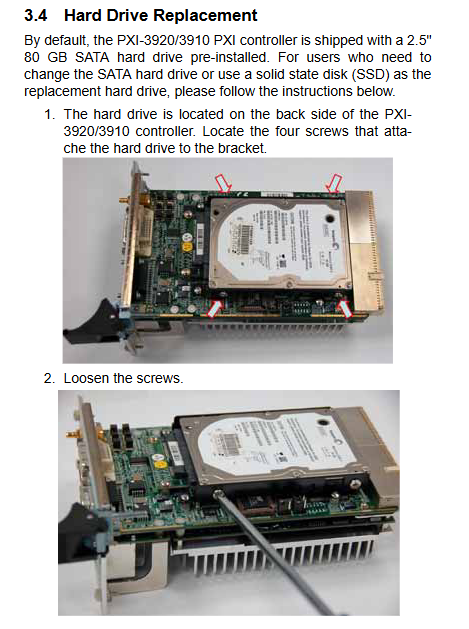

SATA 硬盘更换：拆卸 PCB 背面四颗固定螺丝，拔插板载 SATA 排线，兼容 2.5 寸 SSD；
CF 卡安装：硬盘下方插槽直接插拔，可与 SATA 共存，BIOS 切换启动顺序。
3.4 BIOS 与启动项设置
开机按 Del 进入 Phoenix-Award BIOS，核心启动配置：
默认第一启动：SATA 硬盘；
可选启动介质：CF 卡、USB 光驱、U 盘、USB 移动硬盘、USB 软驱；
故障修复：系统蓝屏 / 无法开机时，JP9 清 CMOS 恢复出厂 BIOS。
3.5 操作系统安装流程
插入对应 USB 启动介质，BIOS 修改第一启动项；
完成系统安装后重启，切换回硬盘优先启动；
系统安装完毕必须依次安装全套原厂驱动。
第四章 全套驱动安装指南（Windows 平台）
驱动光盘分 7 类，必须按顺序安装，每步完成重启：
芯片组驱动：915GME/ICH6 主板底层总线、SATA/USB/PCIe 支持；
显卡驱动：Intel GMA900 集成显示，PXIS-2558T-B 需开启双显示模式；
双千兆网卡驱动：Marvell 88E8053，支持 WOL、802.1Q VLAN、流量控制；
HD 音频驱动：Realtek ALC260，Win2000/XP 需先装微软 UAA 补丁；
GPIB 仪器驱动：兼容 NI-488.2 标准 API，可直接控制 GPIB 台式仪表；
PXI 触发驱动：操控前面板 SMB 口与背板 8 路 TRIG 总线路由；
看门狗 WDT 驱动：提供应用层读写接口，实现死机自动复位。
两大开发附录（二次编程接口）
附录 A PXI 触发 I/O 函数库（C/VB/Delphi）
用于外部 SMB 触发口与背板 TRIG0~7 总线信号路由，核心 API：
TRIG_Init：初始化触发硬件，程序入口必须调用；
TRIG_Close：释放资源，程序退出调用；
TRIG_SetSoftTrg：软件生成 TTL 触发脉冲；
TRIG_Trigger_Route：配置信号源 / 目标（SMB、8 路背板触发、软件触发互相映射）；
TRIG_Trigger_Clear：清空全部路由配置。
支持多路同步采集、多卡 PXI 时序同步测试场景。
附录 B 看门狗 WDT 函数库（工控防死机）
硬件定时器，超时无喂狗自动整机复位，API 清单：
InitWDT：初始化看门狗硬件；
SetWDT(秒数)：设置超时（0~255 秒精度 1s，大于 255 单位分钟）；
StartWDT：启动倒计时；
ResetWDT：喂狗，重置计时；
StopWDT：停止看门狗。
典型应用：自动化产线、长时间老化测试无人值守设备。
安全规范与保修政策
1. 重要安全须知
严禁液体、粉尘侵入板卡，禁止堵塞散热风道；
锂电池存在爆炸风险，仅原厂同规格替换；
故障仅授权工程师维修，私自改装丧失保修；
维修前备份硬盘 / CF 全部数据，厂商不承担数据丢失责任。
2. 原厂保修条款
全球标准 2 年质保，中国大陆购买为 1 年；质保起始为原厂出货日期；
第三方外设（硬盘、CF、线缆）遵循对应厂商质保；
不保范围：人为损坏、错接高压、私自拆机、序列号涂改、自然灾害、电池漏液；
维修流程：官网下载 RMA 返修单，用户承担往返运费，返修前清空存储介质。
