ADLINK PCI-8132 两轴伺服 / 步进运动控制卡
时间: 2026-08-03浏览次数：
ADLINK PCI-8132 两轴伺服 / 步进运动控制卡
ADLINK PCI-8132 两轴伺服 / 步进运动控制卡
第一章 产品概述（硬件核心规格与功能）
1. 核心硬件性能参数
总线与脉冲
32-bit PCI2.2 33MHz，PnP 免拨码地址 / IRQ；
脉冲输出最高2.4Mpps，两种输出模式：OUT/DIR（脉冲 + 方向）、CW/CCW（正负双脉冲）；
编码器反馈：EA/EB/EZ 差分信号，支持 1/2/4 倍频，最高 2.4MHz 输入，28 位双向计数（范围 - 134,217,728 ~ +134,217,727）。
运动曲线
支持梯形加减速、平滑 S 型加减速；支持两轴直线插补、连续恒速运动、运动中动态调速。
隔离 IO 系统（全部 2500Vrms 光电隔离）
每轴专用运动 IO：正负限位 PEL/MEL、减速限位 PSD/MSD、原点 ORG、编码器 Z 相 EZ；伺服专用 INP 到位、ALM 报警、ERC 偏差清零、SVON 伺服使能、RD 驱动器就绪；
通用 IO：16 路隔离数字输出、16 路隔离数字输入；
扩展信号：手轮 PA/PB 差分输入、硬件位置触发 CMP1/CMP2、多卡同步 STA/STP 启停。
硬件特色功能
FPGA 硬件位置比较：支持单 / 多点位触发表（最大 1024 个点位），输出 100us 触发脉冲，适配视觉拍照、飞切；
多卡级联同步：CN3 接口级联多卡，实现所有轴同步启动 / 停止；
3 种回零模式、手轮跟随运行、多类中断触发、伺服驱动器完整配套接口。
电气与环境
板载供电：PCI +5V；外部独立 24V 给隔离 IO 供电，板载 DC-DC 生成外部 5V；
工作温度 0~50℃；半长 PCB 尺寸；
整机最多 12 张卡并行工作，无地址冲突。
2. 配套软件体系
Motion Creator：Windows 可视化调试工具（仅 Win95/98/NT），无需编程即可调试轴参数、运动曲线、IO 状态；
底层函数库：DOS Borland C、Windows C/C++、VB DLL，上百个运动 / IO / 中断 API，支持实时工控系统。
第二章 硬件安装、跳线与接口定义
1. 装箱清单
PCI-8132 主板、100 芯 SCSI 线缆、24V 供电端子线、用户手册、驱动光盘。
2. 硬件安装规范
防静电操作，仅插入 32 位白色 PCI 插槽，不可插 ISA 槽；
PCI 为即插即用，BIOS 自动分配基地址与 IRQ，无需拨码；
故障排查：开机黑屏 / 设备冲突，进入 BIOS 调整 PCI 中断分配。

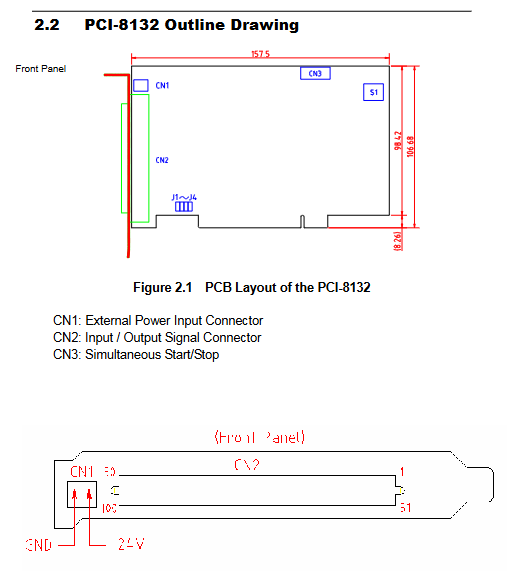

3. 三大连接器功能
CN1：外部 24V 电源端子
接入外部 DC24V 给隔离 IO 电路，板载 DC-DC 输出 5V 外设电源，必须外接 24V 否则 IO 无法工作。
CN2：100 芯 SCSI 主接口（全部运动、编码器、通用 IO）
分两组轴信号（轴 0 / 轴 1）、16DI、16DO、手轮 PA/PB、CMP 触发、外部 5V/24V 电源输出，手册提供完整针脚定义表。
CN3：同步启停端子
STA 同步启动、ST 同步停止，多卡 CN3 互相级联，实现全局同步运动；自带 PCI 5V 上拉。
4. 板载拨码 S1
Bit1/2：限位开关常开 / 常闭选择（默认常开 A 触点）；
Bit3/4：CMP1/CMP2 触发极性（默认低有效，匹配 100us 高脉冲输出）。
第三章 全部信号接线说明
逐类讲解每路信号电气特性、差分 / 集电极接线方案，包含电路图：

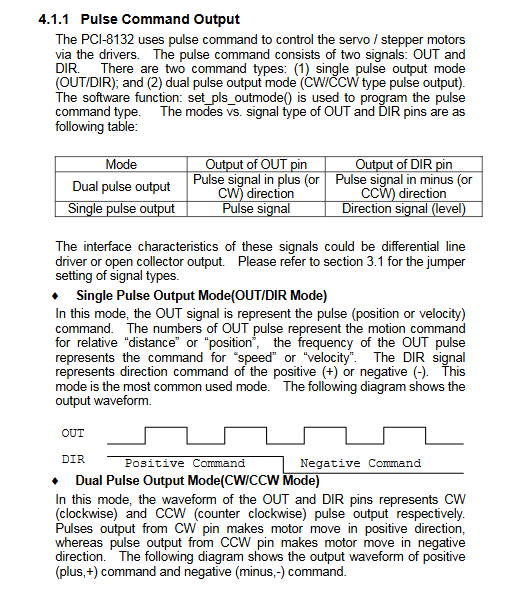

脉冲输出 OUT/DIR
差分驱动输出（默认），兼容集电极模式；最大灌电流 20mA；两种脉冲逻辑软件切换。
编码器 EA/EB/EZ
差分输入，兼容外部集电极编码器（需串限流电阻：5V 无电阻、12V 串 1.8k、24V 串 4.3k）；支持 4 倍频计数。
限位 / 原点（PEL/MEL/PSD/MSD/ORG）
24V 输入，内置滤波消抖；SD 减速信号触发自动降速至起始速度，EL 硬限位立即停止脉冲输出。
伺服专用信号
INP：伺服到位信号，可软件开启等待到位再判定运动完成；
ALM：驱动器报警，触发立即减速 / 急停，产生中断；
ERC：偏差清零，回零 / 限位 / 报警 / 急停时自动输出 100ms 脉冲，清除伺服偏差计数器；
SVON：伺服使能开集电极输出；RDY 驱动器就绪输入。
通用 DI/DO
DI 支持 5~24V 输入；DO 为 TD62083 达林顿输出，耐压 50V，单路最大 500mA；全部光隔 2500V。
手轮 PA/PB、CMP 触发、多卡同步 STA/STP
CMP 点位匹配输出标准 100us 脉冲，适合相机触发；多卡级联接线图提供。
第四章 运动控制工作原理（核心运动算法）
1. 七大运动运行模式
恒速运动
梯形、S 型两种加速，运行中调用_8132_v_change实时修改最大速度，支持动态调速。
点位运动（梯形曲线）
绝对坐标a_move、相对坐标r_move；支持对称 / 非对称加减速；行程不足时自动转为三角曲线，无抖动。
S 曲线点位运动
分段 S 加减速（S 加速段 + 线性加速段），减小机械冲击，延长设备寿命；参数包含 S 加速 / 减速时长。
两轴直线插补
X/Y 同步启停，按距离分配各轴速度，支持复合矢量速度，用于平面直线加工。
原点回零（3 种模式）
模式 0：仅 ORG 原点即停止；
模式 1：触发 ORG 后高速寻找 EZ 索引再停止；
模式 2：ORG 触发降速，低速寻找 EZ 索引（高精度回零）；
可锁存 ORG 信号防止短脉冲丢失。
手轮手动模式
PA/PB 读取手轮脉冲，1/2/4 倍频可选，限制最大跟随速度；支持单手轮控制双轴。
多卡同步运动
CN3 级联 +_8132_move_all函数，所有轴同时启动、同时到位。
2. 伺服 IO、限位、编码器逻辑
INP/ALM 逻辑可编程，可设置报警立即停机或减速停机；
SD 减速信号、EL 硬限位软件使能 / 关闭，可自定义高低电平有效；
编码器计数源切换：内部指令脉冲 / 外部光栅反馈，用于全闭环平台。
3. 硬件位置比较（视觉 / 飞切核心）
支持自定义比较条件（大于 / 等于 / 小于计数值）；
支持 1024 点位数组表、线性间隔点位生成函数；
匹配时输出硬件脉冲 + 可选中断，上位机无需实时轮询。
4. 中断系统
13 类可配置中断源：限位触发、回零完成、点位到位、编码器错误、CMP 匹配、手轮异常等；DOS 提供中断服务程序，Windows 通过线程事件处理中断。
第五章 Motion Creator 可视化调试软件
仅支持 Windows 95/98/NT，分辨率≥800×600，分为三大操作界面：
主界面：识别所有 PCI-8132 卡，显示卡号、IRQ、基地址，快速选择轴；
轴配置窗口：一站式配置脉冲模式、编码器倍频、限位极性、回零模式、中断源、伺服 IO 逻辑，配置可保存8132.cfg文件供程序加载；
轴运行操作界面
实时显示指令位置、实际编码器位置、位置误差；
可视化选择梯形 / S 曲线、绝对 / 相对 / 连续 / 手轮 / 回零模式；
实时监控全部 DI/DO、限位、伺服 IO 红绿状态指示灯；
可设置重复往复运动、一键启停、急停；
软件可直接验证接线、运动曲线、触发功能，用于项目前期调试。
第六章 底层函数库（开发核心）
完整 C/C++、VB 函数原型，分 19 大类 API，附带语法、参数、返回值、示例代码：
初始化类：板卡扫描、打开 / 释放、加载配置文件；
脉冲 / 编码器配置：脉冲模式、编码器倍频、计数源切换；
恒速、梯形、S 曲线运动函数；
两轴插补、多卡同步运动；
回零、手轮手动控制；
运动状态读取（是否到位、限位触发、报警）；
伺服 IO、限位逻辑配置；
通用 DI/DO 读写；
位置比较表、触发输出；
中断配置与事件处理。
所有函数线程安全，提供 DOS 中断 ISR、Windows 事件线程两套完整示例代码。
