ADLINK cPCI-6760D 6U CompactPCI 单板计算机
时间: 2026-08-03浏览次数：
ADLINK cPCI-6760D 6U CompactPCI 单板计算机
ADLINK cPCI-6760D 6U CompactPCI 单板计算机
第一章 产品介绍（硬件规格、型号差异）
前端主板 cPCI-6760D 两款型号对比
均为 6U 单槽（4TE）CompactPCI，Intel 440BX 北桥 + PIIX4E 南桥，板载 BGA 焊死移动版奔腾 3 处理器，不可自行更换 CPU / 散热器。
型号 CPU 内存上限 图形芯片 网口
cPCI-6760D/P7 低功耗 P3 700MHz，100MHz FSB 512MB PC100 SO-DIMM（可选 ECC） SM721 4MB 板载显存 双 Intel 82559 百兆网口
cPCI-6760D/P8 移动 P3 850MHz，100MHz FSB 512MB PC100 SO-DIMM（可选 ECC） SM721 4MB 板载显存 双 Intel 82559 百兆网口

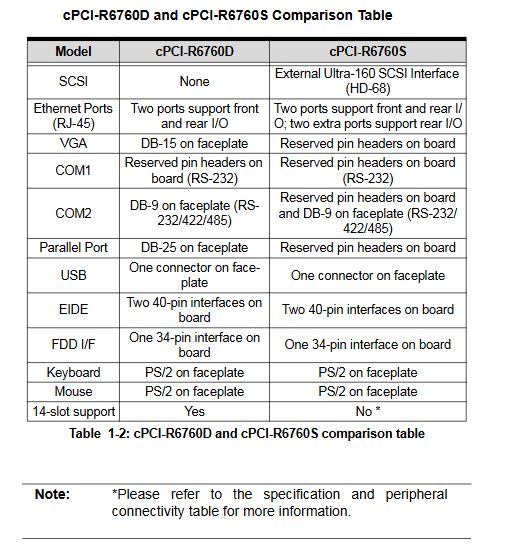

两款后端 RTM 转接板核心区别
参数 cPCI-R6760D（标准版） cPCI-R6760S（增强版）
SCSI 无 外置 Ultra160 SCSI（HD68 接口，LSI53C1000R）
网口 2 路 RJ45（前后可选） 4 路 RJ45（2 路前后通用 + 2 路仅后置）
VGA 后置 DB15 标准接口 仅板内插针，无后置面板接口
并口 后置 DB25 仅板内预留插针
14 槽背板兼容 支持 不支持，PCI 总线冲突风险
通用存储：双 UDMA33 IDE、软驱 FDD；COM2 支持 RS232/422/485 硬件跳线切换。
核心硬件功能规格
（1）总线与扩展
遵循 PICMG2.0（cPCI）、PICMG2.1（热插拔）、PICMG2.7（双系统总线）
单 32 位 PMC 扩展槽，IO 电压默认 5V，可改 3.3V；双 PCI2050 桥最多支持 14 个总线主控外设槽
cPCI 金手指 J1/J2/J3/J4/J5 完整信号定义，支持前后双路 I/O 路由
（2）存储系统（二选一，不可同时使用）
板载 DB-6760CF 子卡：Type-II CF 卡，占用第二 IDE 通道，跳线设主 / 从
2.5 英寸超薄 9.5mm ATA 硬盘：同 IDE 通道，安装需配套铜柱配件包
后置 RTM 提供双 40Pin IDE、34Pin 软驱接口，可外接光驱 / DOM 电子盘
（3）外设接口（前后路由二选一，禁止同时接线）
显示：SM721 AGP2X 显卡，最高 1280×1024@全系统通用，NT 定制可 1600×1200；前后均可引出 VGA
串口：COM1 固定 RS232；COM2 硬件跳线切换 RS232/422/485 / 自动收发 485+
USB：2 路 USB1.1，分前置 A 口、后置 A 口，每路过流保护
网口：双 Intel82559，支持 PXE 无盘启动、网卡聚合（容错 / 负载均衡 / 链路聚合）；板载拨码切换网口走前面板还是后面板
PS/2 键鼠：前置复合 Y 型线接口、后置独立键鼠口
并口：SPP/ECP/EPP，4KV ESD 防护
（4）工业可靠性功能
看门狗 WDT：1s/1min 步进，0~255 计时，超时自动重启；前面板琥珀 LED 状态指示灯，提供 DOS/Windows 开发库
硬件监控 W83782D：采集 CPU 温度、系统温度、CPU 风扇转速、±5V/±12V/3.3V 核心电压，配套 Hardware Doctor 监控软件
自热插拔（Self Hot-Swap）：前面板蓝色 LED，拨动手柄开关可软关机后安全拔板，遵循 PICMG2.1 规范；主板自身为系统槽，不支持带电插拔，仅外设槽热插拔
机箱开盖检测、蜂鸣告警、BIOS 开机密码、远程串口控制台重定向
（5）环境与功耗
工作温度 0~60℃（P7 需 6CFM 风冷，P8 需 10CFM 强制风冷）；存储 - 20~80℃
振动：运行 0.5Grms（带硬盘），闲置 1.88Grms；冲击 15G 峰值
认证 CE/FCC B 级，经过 HALT 温振加速老化测试
前面板 LED 与按键
绿色电源 LED：上电常亮
红色 IDE 灯：磁盘读写闪烁
琥珀 WDT 灯：看门狗启用持续闪烁
蓝色热插拔灯：允许拔板时常亮
复位按键、热插拔控制微动开关；网口自带速率琥珀灯、链路绿色闪烁灯
第二章 跳线、连接器与引脚定义
前端主板关键跳线 JP1
JP1 控制 CMOS：2-3 短接为默认正常；1-2 短接清除 BIOS 设置。
网口路由拨码 S1/S2/S3/S4
主板底部 4 组微型拨码，分别控制 LAN1、LAN2 走前面板 RJ45 或后置 RTM；禁止一组拨码同时全部 ON，会造成网卡短路失效。
两块 RTM 转接板跳线区分

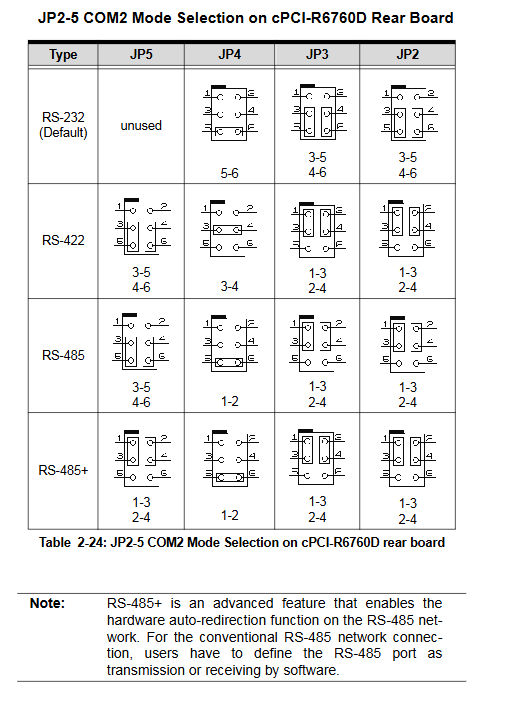

cPCI-R6760D：JP2~JP5 四组跳线，切换 COM2 电平标准（232/422/485/485 自动收发）
cPCI-R6760S：JP2/JP3 控制 LAN3/LAN4 使能；JP4~JP7 切换 COM2 电平
全部接口完整引脚表
文档收录全部面板接口（VGA、COM、网口、USB、PS2、并口、SCSI）、板内插针（IDE/FDD、cPCI rJ3/rJ4/rJ5、PMC J11/J12）完整针脚信号定义，并配套板卡顶层 / 底层、RTM 板布局工程图纸。
重要接线禁令
同一个功能（VGA / 网口 / 串口 / 键鼠）不能前后面板同时接线，会烧毁接口、丧失保修。
第三章 装机操作指南
内存安装
双 144Pin SO-DIMM 插槽，支持 32/64/128/256MB PC100 3.3V 内存，最大 512MB；安装后不可高出板卡高度，避免插机箱挤压损坏元件。
CF 卡子卡 DB-6760CF
替换板载 2.5 寸硬盘，安装在主板 CN2 44Pin 第二 IDE
JP1 跳线设置主 / 从设备，IDE 通道最多挂载 2 个设备，后置 IDE 硬盘需设从盘避免冲突
配备弹出卡扣，抗震固定螺丝，适合高振动场景替代机械硬盘
2.5 寸硬盘安装
专用 44Pin 排线 + 铜柱配件包；仅支持 9.5mm 超薄盘，高振动环境推荐 CF / 固态电子盘替代。
机箱与背板适配
凌华原厂 cBP-6108/6105/6515/6402 背板：J3/J5 直连 IDE/FDD，可不配 RTM 直接接存储
第三方非标背板：必须搭配对应 RTM 转接板才能使用后置 I/O
IDE 通道主从规范：前置 CF / 硬盘默认主盘，后置 IDE 设备必须设从盘，否则识别冲突
第四章 驱动安装教程
配套驱动光盘支持系统：Win95/98/ME、NT4.0、Win2000、Linux、VxWorks，分三类核心驱动分步说明：
SM721 显卡驱动
Win2000/98 直接设备管理器更新；NT4 必须先装 SP4 以上补丁才能启用 AGP，标准分辨率 1280×1024。
Intel 82559 网卡驱动
支持网卡负载均衡、故障冗余、链路聚合；NT 需先制作驱动软盘再安装，提供 Netware、Linux 配套文件。
LSI 53C1000R SCSI 驱动（仅 R6760S 配套）
Ultra160 外置 SCSI，NT 系统安装系统时需加载软盘驱动识别 SCSI 硬盘。
补充：系统自带 UDMA IDE 驱动无需手动安装。
第五章 看门狗、配套工具与高级功能
看门狗 WDT 开发与测试
IO 地址 0x3F0 配置 W83977EF 超级 IO，计时范围 1 秒～255 分钟，写入 0 关闭
光盘提供 DOS/Win98/NT 测试程序与开发库，可嵌入工控软件实现死机自动复位
Hardware Doctor 硬件监控工具
Windows 平台后台常驻软件，实时监控电压、风扇、温度；超限弹窗 + 蜂鸣告警，自定义阈值，防止过热烧毁 CPU / 电源。
PXE 网络无盘启动
双网口支持 PXE 预启动环境，搭配 DHCP+TFTP 服务器可从局域网加载操作系统，适合无本地存储设备。
网卡适配器聚合（Adaptive Teaming）
四种工作模式：故障容错、自适应负载均衡、快速以太网通道、标准链路聚合，提升带宽与网络冗余。
PICMG2.1 热插拔机制
ENUM# 中断信号通知主板外设插拔，BIOS 可配置 IRQ3/9
插拔流程：拨动热插拔开关→系统软停机→蓝灯常亮安全拔板；插板自动重新枚举 PCI 硬件
限制：cPCI-6760D 是系统主控槽，禁止热插拔自身，仅子外设槽支持热插拔
