ADLINK ACL-7122 144 位数字 I/O 板
时间: 2026-08-03浏览次数：
ADLINK ACL-7122 144 位数字 I/O 板
ADLINK ACL-7122 144 位数字 I/O 板
第 1 章 产品概述（Introduction）
1.1 核心功能特性
I/O 通道：标配144 路 TTL/DTL 兼容数字输入输出，可跳线切换为 96 通道模式
芯片架构：模拟 6 片 Intel 8255 PPI（仅 Mode 0 基础输入输出模式）
驱动能力：板载缓冲电路提升输出驱动；支持输出状态回读
中断功能：可编程硬件边沿中断，多卡可共享同一 IRQ 中断线
物理规格：半长 ISA 卡，尺寸 183mm × 111mm，适配各类工控机箱
拓展适配：直接对接 OPTO-22 隔离端子板
1.2 典型应用场景
工业设备开关量监控、继电器 / 电磁阀数字控制、按键 / 触点信号采集、搭配 AD/DA 模块组建完整数据采集控制系统。

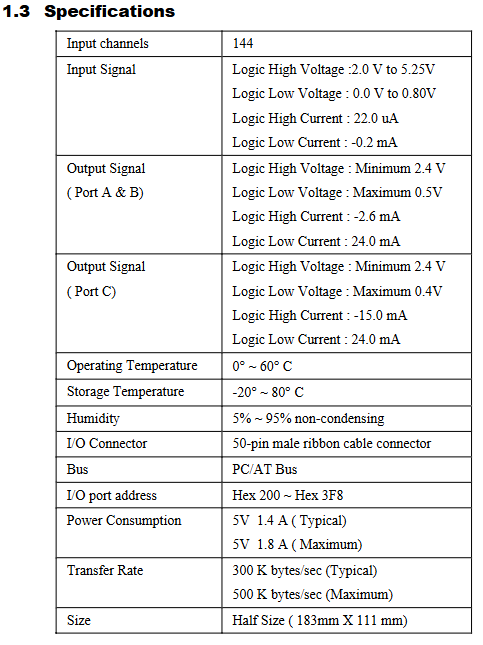

1.3 电气规格
输入电气参数
高电平：2.0~5.25V，输入电流 22μA
低电平：0~0.8V，灌入电流 - 0.2mA
输出电气参数
PA/PB 端口：高电平≥2.4V（拉电流 - 2.6mA）；低电平≤0.5V（灌电流 24mA）
PC 端口：5V 供电典型 1.4A、最大 1.8A
传输与性能
典型传输速率 300KB/s，最高 500KB/s
信号电平标准 TTL 5V
第 2 章 硬件安装（Installation）
2.1 拆包防静电规范
板卡含精密 IC，全程需防静电垫 + 防静电手环；收货先检查运输破损，所有插座 IC 按压加固；损坏板禁止上电。
2.2 板卡跳线与拨码开关定义
JP7（通道模式切换）
默认 144 位模式：占用 32 个连续 I/O 地址，单卡地址间隔至少 8；
96 位模式：仅占用 16 个 I/O 地址，多卡可连续排布；
SW1（5 位拨码，基地址设置）
基地址范围：0x200 ~ 0x3FF；A9 固定为 1，A3~A0 硬件强制 0，仅调整 A8~A4；
规则：拨码 ON=0、OFF=1，手册提供 0x2C0 等典型地址配置示例；
JP6（IRQ 中断选择）
支持 IRQ3/4/5/6/7/9/10/11/12/14/15 共 11 级中断；默认 IRQ15；
中断信号三态输出，多张 ACL-7122 可共用同一 IRQ；
JP0~JP5（6 组通道独立中断使能）
每组跳线三档位：
D：中断禁用；
E：硬件边沿触发中断（PC0 上升沿、PC3 下降沿）；
P：可编程中断（PC4 置低时触发）；
中断仅捕获边沿，无信号锁存，无法区分先后触发通道。
2.3 连接器引脚定义
板卡搭载 6 个 50Pin IDC 插座，每路对应一片 8255（CH0~CH5），单通道引脚分配：
1~24 脚：Port C（8 位）、Port B（8 位）、Port A（8 位）
49/50 脚：+5V 电源；偶数引脚全部接地
2.4 配套端子板接线方案
支持 3 种 OPTO-22 兼容端子板：
TB-24R：24 路继电器输出端子板
TB-24P：24 路光耦隔离输入端子板
TB-16P8R：16 路隔离输入 + 8 路继电器混合端子板
第 3 章 数字 I/O 编程（Digital I/O Programming）

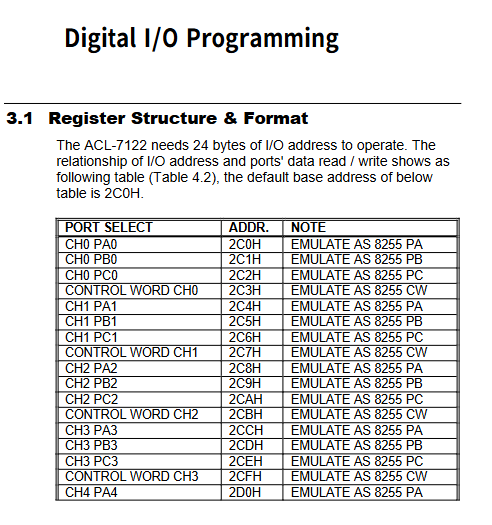

3.1 I/O 寄存器地址映射（默认基地址 0x2C0）
6 路 8255 通道，每通道占用 4 个连续地址（PA 数据、PB 数据、PC 数据、控制字），总计 24 个有效寄存器地址，剩余模式预留地址不使用。
3.2 8255 Mode 0 工作逻辑
PA、PB：独立 8 位双向端口；PC 分为上 4 位、下 4 位两组 4 位端口
16 种输入输出组合配置，由控制字 D0~D4 位定义；
输出端口数据锁存，输入端口无锁存；可读取输出寄存器当前状态。
PC0、PC3 可作为硬件中断边沿输入。
3.3 完整中断逻辑
E（硬件触发）模式：PC0 上升沿 / PC3 下降沿触发中断；
P（可编程）模式：PC4 必须拉低，才响应 PC0/PC3 边沿；PC4 高电平屏蔽中断；
软件自测：可向 PC 口输出电平模拟外部中断信号，用于程序调试。
3.4 编程关键注意事项
上电 / 复位后，所有端口默认输入模式，输出缓冲高阻；
切换输出模式后，必须执行一次写操作才会输出电平；
上电输出锁存值随机，程序启动必须初始化端口电平；
端口设为输出时，可回读锁存的输出数据。
3.5 C 语言完整示例代码
提供 5 段 Borland C 可直接编译的例程：
6 通道全部端口初始化（设为输出）；
PA/PB/PC 端口数据写入；
读取端口输入状态；
中断清除与使能操作；
完整中断服务程序（IRQ9 测试，按键触发蜂鸣报警），包含中断向量保存 / 恢复、8259 中断 EOI 指令。
附录 A：PC 标准 I/O 端口地址映射
列出 PC 主板原生硬件占用 I/O 地址（串口、并口、软驱、显卡、游戏口等），用于规避 ACL-7122 基地址冲突。
