ADLINK NuPRO-775 半长 Socket370 工业单板计算机
时间: 2026-08-03浏览次数：
ADLINK NuPRO-775 半长 Socket370 工业单板计算机
ADLINK NuPRO-775 半长 Socket370 工业单板计算机
第 1 章 产品介绍（Introduction）
1.1 装箱清单
主板本体、本手册、IDE 排线、软驱排线、2 根串口挡板线 + 1 根并口线、可选双 USB 排线、配套驱动光盘（芯片组 / VGA / 网卡驱动 + 监控工具）。
1.2 产品定位与架构
基于Intel i82810 GMCH 芯片组的工业主板，适配恶劣工业环境，Socket370 插槽支持赛扬 / Pentium III 处理器；搭载 Winbond W83627HF 超级 I/O 芯片，自带硬件监控、机箱开盖检测安全功能，采用 ATX 供电。
1.3 核心功能特性
CPU：Celeron 300~533MHz、Pentium III 500E/550E 及更高，前端总线 66/100MHz；二级缓存集成于 CPU
内存：单 168pin DIMM 插槽，最大 256MB PC100 无缓冲 SDRAM
显示：板载 i810 集成 VGA，内置 AGP2X、24bit 230MHz RAMDAC，最高 1600×1200@85Hz，DDC2B 兼容
外设接口：2 路 16550 RS232 串口、1 路 SPP/ECP/EPP 高速并口；2 路 USB1.1（过流保护）
网络：Intel 82559 PCI 10/100M 自适应网卡，支持 Wake On LAN、Alert on LAN II、IEEE802.3X 流量控制
工业专用功能：可编程看门狗定时器、整机硬件健康监控、Modem 振铃开机、Y2K 千年兼容 BIOS、DMI 硬件信息读取
1.4 完整电气规格
BIOS：Award 即插即用 BIOS，512KB Intel 82802AB 固件 Hub，支持电源管理
存储：双 EIDE 通道（最多 4 块 IDE 设备，支持 Ultra DMA/66）、软驱接口兼容全规格软盘
电气防护：串口 ESD 2KV、并口 ESD 4KV；电源规格 + 5V@10A、+3.3V@10A、+12V@0.6A、-12V@130mA、+5VSB@0.6A
环境参数：工作温度 0~70℃，湿度 5%~95% 无凝露；物理尺寸 185mm × 122mm 半长 PCI 板
总线：完全符合 PCI 2.1 规范
1.5 智能监控功能（Intelligence）
硬件监测：CPU 温度、系统外部温度、机箱开盖检测、CPU / 机箱风扇转速、各路电压实时采集
唤醒 / 关机机制：Win98 ATX 软关机、Modem 来电开机、网卡远程开机（WOL）、定时闹钟开机
管理功能：Alert on LAN II 通过以太网推送硬件故障告警、APM 高级电源管理、千年虫兼容 BIOS
附带主板元器件布局图、机械尺寸工程图纸，标注全部接口、芯片、跳线位置。
第 2 章 硬件安装（Installations）
本章讲解 CPU、内存、跳线、连接器、看门狗配置实操步骤。
2.1 CPU 安装
Socket370 插槽安装 Celeron/Pentium III，对齐 CPU 缺口；必须安装散热器保证完全贴合，否则过热死机；安装后通过 JP1/JP2 跳线匹配 CPU 外频。

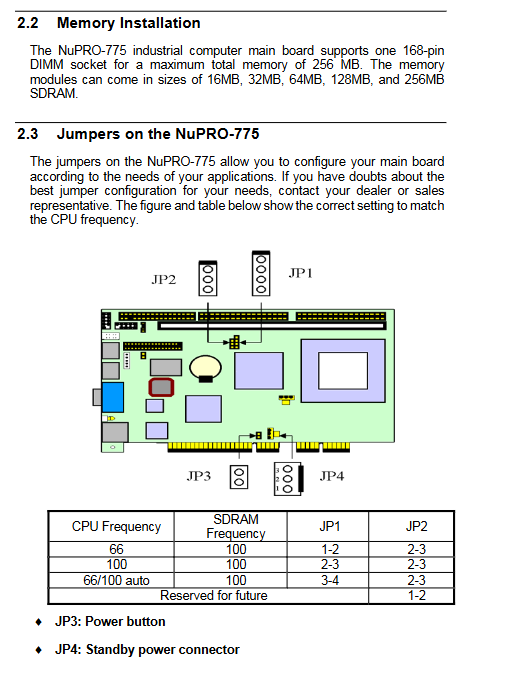

2.2 内存安装
单 168pin DIMM 插槽，支持 16/32/64/128/256MB SDRAM，最大总容量 256MB。
2.3 跳线定义（JP1/JP2/JP3/JP4）
JP1/JP2：设置 CPU 与 SDRAM 时钟（66MHz/100MHz / 自动识别三档）
JP3：电源按钮跳线
JP4：待机电源跳线
2.4 全部板载连接器引脚定义
附连接器位置总图，逐一说明 CN 系列接口功能与针脚：
存储：CN1 软驱、CN3 主 IDE、CN2 次 IDE
通讯：CN5 COM1、CN4 COM2 串口；CN6 Modem 振铃触发；CN8 双 USB
人机接口：CN9 并口、CN10 PS/2 键盘、CN13 PS/2 鼠标、CN14 VGA 显示
网络：CN15 RJ45 网口，双 LED 分别指示链路状态 / 数据闪烁
监控 / 供电：CN11 系统温度传感器；FN1 3 针 CPU 风扇供电（带转速检测）
2.5 看门狗定时器（Watchdog Timer）
功能：系统死机自动复位，计时单位秒 / 分钟可选 0~255 区间
底层操作：通过 I/O 地址 2Eh/2Fh 操作 W83627HF 逻辑设备 8 寄存器，提供 8086 汇编完整示例代码（15 秒超时复位）
配套工具：光盘提供 DOS、Win95/98/2000/NT 下看门狗子程序，直接调用即可。
第 3 章 BIOS 配置（Award BIOS Setup）
开机按Del进入设置界面，完整包含 10 大配置菜单，覆盖硬件、性能、电源、安全全部参数：

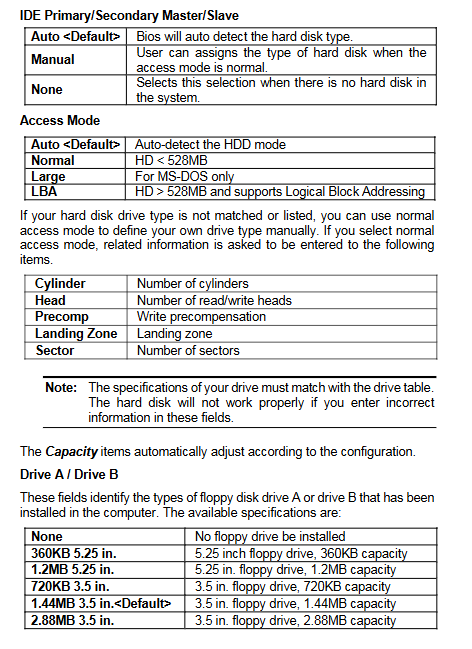

3.1 标准 CMOS 设置（Standard CMOS Features）
系统时间日期、IDE 硬盘自动检测 / 手动参数、软驱规格、显示类型、开机错误停机策略。
3.2 高级 BIOS 功能（Advanced BIOS Features）
病毒引导扇区防护、CPU 一级 / 二级缓存开关、开机自检加速、启动设备优先级、数字键盘默认状态、开机密码安全选项、S.M.A.R.T 硬盘健康检测等。
3.3 芯片组高级设置（Advanced Chipset Features）
i810 内存时序（CAS 延迟、RAS 预充电）、BIOS / 显存缓存、15M-16M 内存预留给 ISA 卡、板载显存窗口大小、PCI 延迟事务。
3.4 集成外设（Integrated Peripherals）
IDE 通道开关、PIO/UDMA 硬盘模式、USB 控制器 / USB 键盘支持、串口并口地址与工作模式（SPP/ECP/EPP）、红外 UART 配置。
3.5 电源管理（Power Management Setup）
ACPI 全局开关、分级节能策略、显示器关闭方式、CPU 过热降频、Modem / 网卡远程唤醒、机箱入侵检测、定时闹钟开机、硬盘闲置断电。
3.6 PNP/PCI 资源配置
ESCD 资源重置、IRQ / 内存资源自动 / 手动分配、PCI/VGA 调色板修正。
3.7 PC 硬件健康状态（PC Health Status）
实时读取 CPU / 系统温度、风扇转速、核心电压、各路 ±3.3/±5/±12V 电压；设置 CPU 高温告警阈值、自动关机温度。
3.8 频率电压控制
DIMM/PCI 时钟自动检测、CPU 倍频 / 外频调节、展频设置。
3.9 辅助功能
Load Fail-Safe Defaults：加载稳定保守故障默认参数
Load Optimized Defaults：加载原厂高性能优化参数
管理员 / 用户两级开机密码设置
保存退出 / 不保存退出两套操作逻辑
第 4 章 Intel 810 芯片组与 VGA 驱动安装
4.1 芯片组驱动（INF 配置文件）
支持系统：Win95 全版本、Win98 原版 / 第二版
安装流程：关闭后台程序，运行光盘 Setup.exe，同意许可，重启自动识别硬件，手动指定驱动路径完成安装。
4.2 板载 VGA 显卡驱动
Win95/98：解压图形驱动包，运行 Setup，重启生效
Windows NT4.0：必须先安装 SP4 服务包，再执行显卡驱动安装，适配 i810 集成显示输出。
第 5 章 Intel 82559 网卡驱动安装
5.1 网卡硬件简介
PCI 总线 10/100M 自适应，总线主控，支持全 / 半双工、远程唤醒 Magic Packet，兼容 IEEE802.3u 标准。
5.2 跨系统驱动支持列表
覆盖 Novell NetWare、Windows 全系列、SCO Unix、Linux、OS/2、DOS 分组驱动等多操作系统。
5.3 板载诊断工具
光盘自带 8255x 配置诊断程序，DOS 下执行，提供 5 项核心功能：
Automatic setup：自动识别硬件、安装驱动
View adapter configuration：查看 MAC 地址、IRQ、总线速率、双工模式
Test adapter：硬件环路 / 网络连通性自检
Install network drivers：分微软 / Novell / 其他 OS 安装对应驱动
View Help files：查看驱动配套说明文档
第 6 章 Hardware Doctor 硬件监控工具
配套 W83627HF 超级 I/O 芯片的 Windows 平台监控软件（中英文双语，支持 Win95/98/NT）：
核心监控项
电压监控：Vcore、+3.3V、+5V、±12V、待机电压，自定义高低阈值，超标标红弹窗告警 + 蜂鸣报警
风扇转速：最多 3 路风扇采集，仅支持 3 针带转速检测风扇，低于阈值触发警告
温度监控：CPU 温度、外接系统温度传感器，高温自动预警
机箱开盖检测：机箱被打开持续弹窗，输入密码才可解除告警
软件操作功能
File 菜单：恢复默认阈值、保存自定义参数、退出程序
Tools 配置：选择监控项目、故障告警触发条件、蜂鸣开关
后台驻留：最小化到任务栏，持续实时采集硬件数据，保护 CPU、电源不因过热 / 欠压损坏。
