ADLINK PCI-9112 /cPCI-9112 多功能采集卡
时间: 2026-07-28浏览次数：

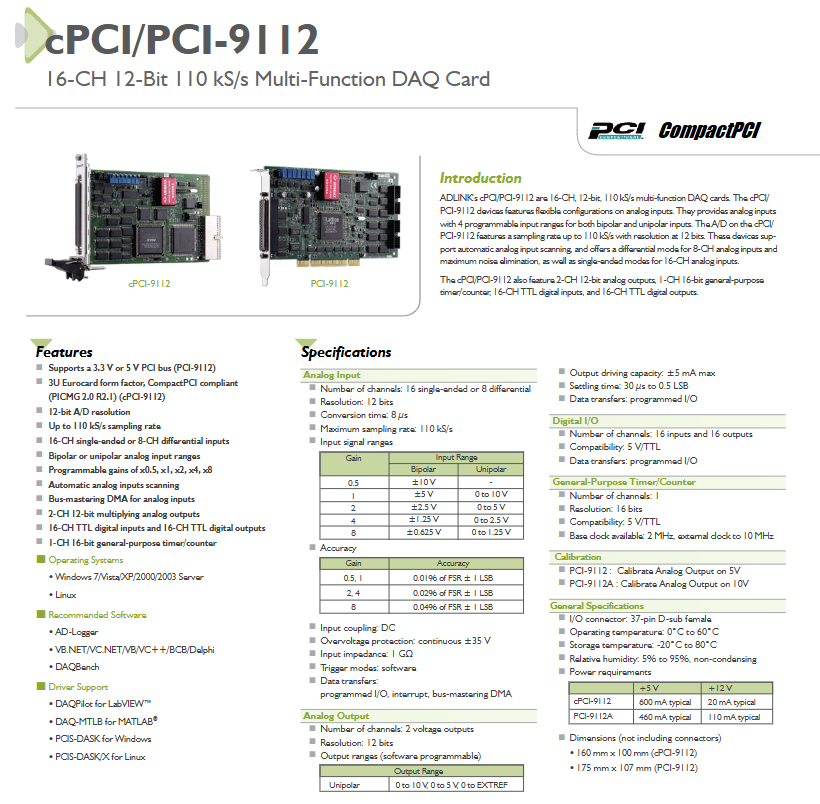

ADLINK PCI-9112 /cPCI-9112 多功能采集卡
ADLINK PCI-9112 /cPCI-9112 多功能采集卡
产品型号区分与形态
PCI-9112：标准 32 位 PCI 3.3V/5V 兼容短卡，AO 出厂校准 5V 量程；尺寸 175×107mm
PCI-9112A：PCI 同外形，AO 出厂校准 10V 量程
cPCI-9112：3U CompactPCI PICMG2.1 标准，适配工控 cPCI 机箱；尺寸 160×100mm
接口差异：PCI 系列使用 37 针 D-Sub 连接器；cPCI 采用 100 针 SCSI-II 连接器
核心硬件功能总览
1. 模拟输入 AI（12bit，最高 110kS/s）
通道组态二选一：16 路单端 / 8 路差分（差分抑制共模噪声更强）
转换时间 8μs，最大总采样速率 110kS/s，支持自动通道扫描
软件可编程 5 档增益：×0.5 / ×1 / ×2 / ×4 / ×8
输入量程（单 / 双极性分开配置）
| 增益 | 双极性 | 单极性 |
|0.5|±10V | 无 |
|1|±5V|0~10V|
|2|±2.5V|0~5V|
|4|±1.25V|0~2.5V|
|8|±0.625V|0~1.25V|
精度指标：低增益 0.01% FS±1LSB，×8 高增益 0.04% FS±1LSB
硬件保护：持续 ±35V 过压防护，输入阻抗 1GΩ，直流耦合
数据传输方式：程序 IO、中断、PCI 总线主控 DMA
2. 模拟输出 AO（2 路 12bit 乘法 DAC）
输出量程软件可选：0~10V / 0~5V / 外部参考电压
驱动能力最大 ±5mA，建立时间 30μs 至 0.5LSB
PCI-9112 基准校准 5V，9112A 校准 10V；仅支持程序 IO 输出
3. 数字 IO DIO（TTL 5V 电平）
16 路数字输入 DIN + 16 路数字输出 DOUT，全部 5V TTL 电平，仅程序 IO 读写
4. 通用定时计数器
单路 16 位独立计数器，内置 2MHz 基准时钟，支持外部最高 10MHz 时钟输入；可用于脉冲测量、触发定时
5. 全局通用特性
支持软件触发采集
完整 AGND 模拟地、DGND 数字地分离，减少串扰
板载 + 5V、+12V 辅助电源输出给外部传感器
电气、环境与供电规格
1 供电功耗
cPCI-9112：+5V 典型 600mA，+12V 20mA
PCI-9112A：+5V 典型 460mA，+12V 110mA
2 环境参数
工作温度：0 ~ 60℃
存储温度：-20 ~ 80℃
相对湿度 5%~95% RH，无凝露
软件与驱动生态
1 支持操作系统
Windows XP/2000/Vista/7/2003 Server、Linux
2 开发工具与驱动库
底层驱动：PCIS-DASK（Windows）、PCIS-DASK/X（Linux）
第三方适配：DAQPilot（LabVIEW 驱动）、DAQ-MTLB（MATLAB 接口）
上位工具：AD-Logger、DAQBench ActiveX 控件
编程语言：VB、VC、BCB、Delphi、.NET（VB.NET/VC.NET）

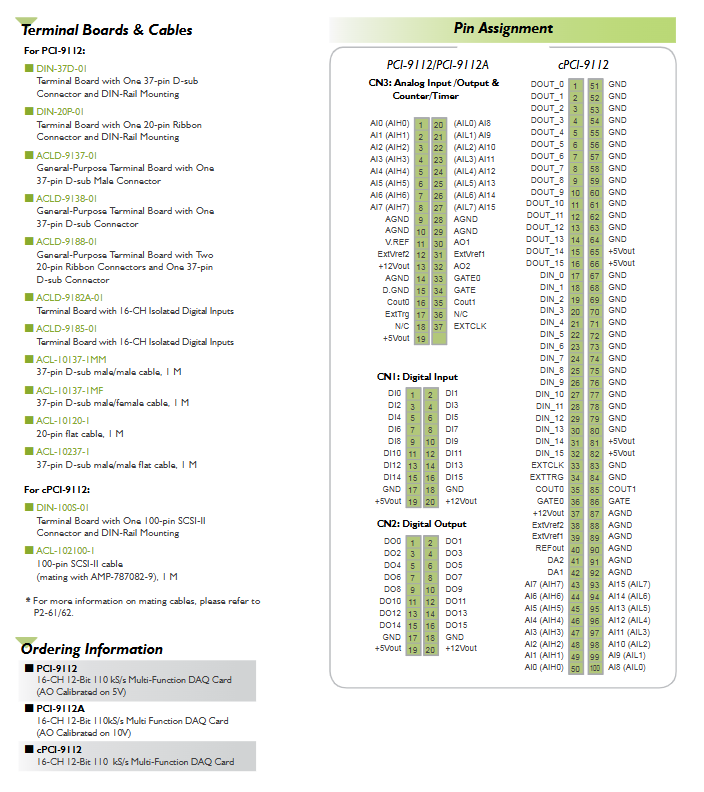

配套端子板与线缆配件
PCI 系列（37 针 D-Sub 接口）
端子板
DIN-37D-01：DIN 导轨 37 针通用端子板
DIN-20P-01：20 针扁平线端子板
ACLD-9137/9138：通用 37 针信号端子
ACLD-9182/9185：隔离数字输入专用端子
ACLD-9188：双 20 针 + 37 针复合端子
线缆
ACL-10137-1MM 1 米公对公 37 针 D-Sub
ACL-10137-1MF 1 米公对母 37 针 D-Sub
ACL-10120 1 米 20 针扁平线
cPCI 系列（100 针 SCSI-II）
DIN-100S-01 DIN 导轨 100 针端子板
ACL-102100-1 1 米 100 针 SCSI 线缆
连接器引脚布局简述
PCI 版本：单 37 针 D-Sub CN3，集成 AI 输入、AO 输出、DIN/DOUT、计数器、外部触发、外部参考、辅助电源
cPCI 版本：100 针 SCSI 连接器，完整拆分 8/16 通道差分单端模拟输入、两路模拟输出、16DI+16DO、计数器时钟门控、外部触发、电源参考、模拟 / 数字地层
信号分区：模拟信号 AI/AO 独立 AGND，数字 IO 独立 DGND，电源引脚引出 + 5V/+12V 供外部传感器
产品应用场景
通用工业产线信号检测、传感器电压采集、实验室测量、自动化测试台、温控设备采集、小型设备模拟量激励输出，兼容各类电压型传感器、变送器。
