ADLINK MXE-1000 系列无风扇嵌入式整机
ADLINK MXE-1000 系列无风扇嵌入式整机
基础与产品定位

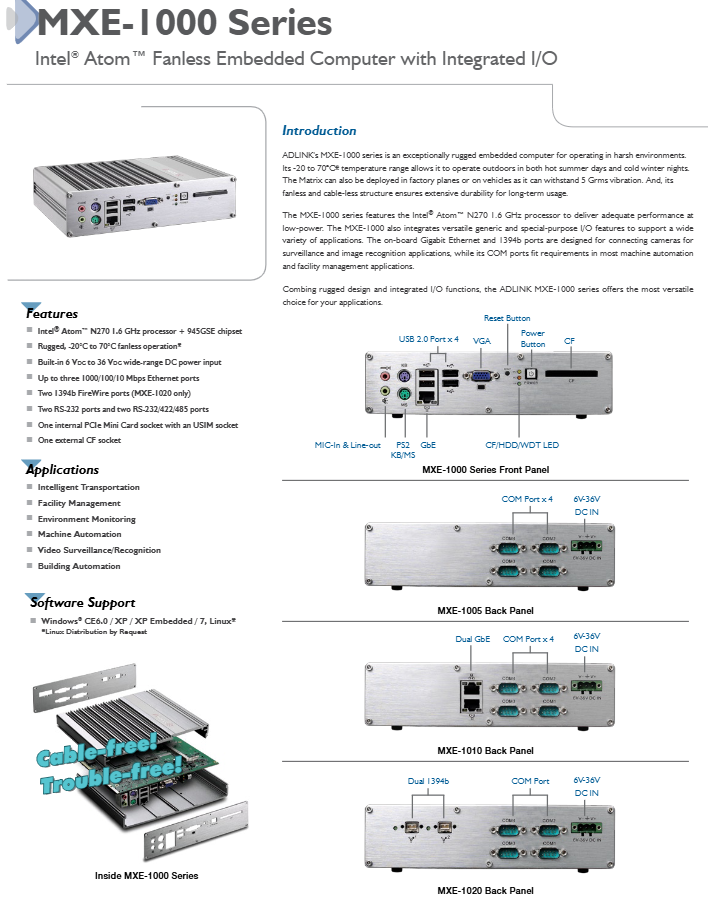

ADLINK MXE-1000 系列坚固型一体化无风扇工控机规格手册，发布于 2012-03-28；整机采用全铝散热鳍片一体化无缆式密封结构，主打宽温、宽压、抗振动冲击，面向户外车载、环境监测、交通、机器自动化、视觉监控等严苛工业场景。
系列包含三款型号：MXE-1005、MXE-1010、MXE-1020，核心 CPU 与基础 IO 统一，仅网口 / 1394 接口存在差异化配置。
核心运算平台（三款整机完全一致）
处理器与芯片组
CPU：Intel Atom N270 1.6GHz，512KB 二级缓存；
芯片组：Intel 945GSE 北桥 + ICH7-M 移动南桥（与前文 ETX-AT 核心平台相同）；
图形：板载 GMA 950 集成显卡，VGA 输出最高 2048×1536（QXGA）；
内存：标配 1GB DDR2 533MHz SODIMM，可选升级至 2GB；
BIOS 配套硬件功能：内置看门狗、硬件温度 / 电压监测，无风扇被动散热设计。

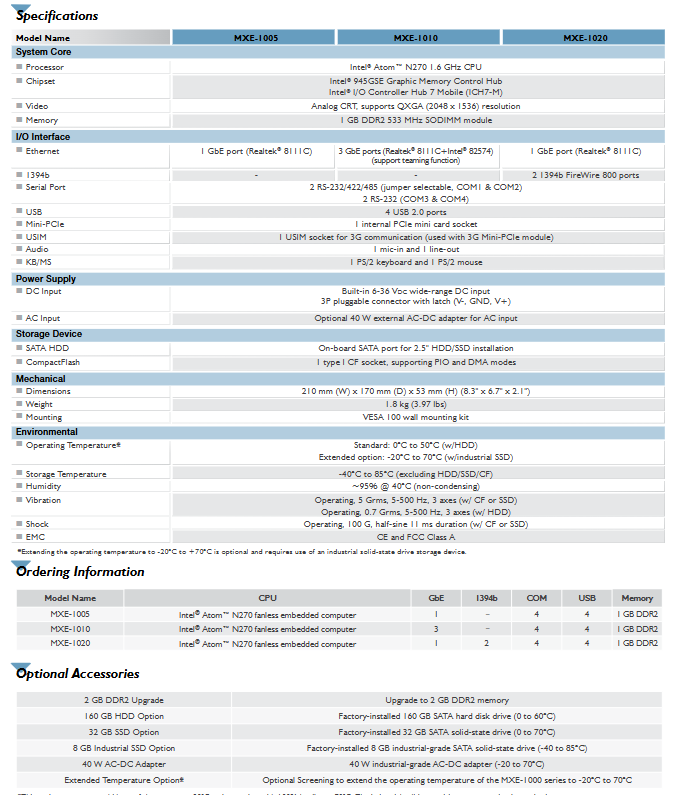

三款型号硬件差异总表
参数 MXE-1005 MXE-1010 MXE-1020
千兆网口 1 路 RTL8111C 3 路（RTL8111C+Intel82574，支持链路聚合 Teaming） 1 路 RTL8111C
1394b 火线 无 无 2 路 FireWire 800（视觉相机专用）
串口 / USB / 音频 / PS2 全部相同 全部相同 全部相同
整机统一 I/O 接口配置
1. 串口 COM（共 4 路）
COM1/COM2：跳线可选 RS232/422/485；
COM3/COM4：固定标准 RS232；
适配 PLC、传感器、仪表串行通讯。
2. 通用外设
USB2.0 ×4（前置挡板标准接口）；
PS/2 独立键鼠双接口；
音频：麦克风输入 + 线路输出；
VGA 视频输出、复位按键、电源按键、系统状态 LED（CF / 硬盘 / 看门狗指示灯）；
外置 Type I CompactFlash 卡槽，支持 PIO/DMA 存储。
3. 扩展与无线
内置全尺寸 Mini PCIe 插槽；
配套 USIM 卡座，搭配 3G/4G 模块实现移动远程通讯。
4. 存储能力
内置 2.5 英寸 SATA 硬盘位，支持机械盘 / SSD；
外置 CF 卡插槽，可做系统启动盘；
可选存储配件：160GB 工业机械盘、32GB 常温 SSD、8GB 宽温工业 SSD。
供电系统
原生宽压直流输入：6~36V DC 宽压，3 针锁存端子（V-、GND、V+），车载、直流工控场景直接适配；
可选交流供电：40W 工业 AC-DC 外置适配器（宽温 - 20~70℃）。
机械结构规格
外形尺寸：210mm（宽）×170mm（深）×53mm（高）；
整机重量：1.8kg；
安装标准：支持 VESA 100 壁挂支架；
结构优势：无风扇、无内部排线一体化鳍片铝壳，减少故障点，防尘抗震。
环境与可靠性（核心工业优势）
1. 工作温度（分标准版 / 宽温选配版）
标准配置（搭载机械硬盘）：0℃ ~ 50℃；
扩展宽温选型（必须搭配工业 SSD）：-20℃ ~ 70℃，支持满载 70℃稳定运行、-20℃冷启动；
2. 存储温度（不含存储介质）：-40℃ ~ 85℃；
3. 湿度：最高 95% RH @40℃，无凝露；
4. 振动耐受
配 CF/SSD 固态：5Grms，5~500Hz 三轴；
配机械硬盘：0.7Grms，5~500Hz 三轴；
5. 冲击耐受（固态存储）：100G，半正弦 11ms；
6. 安规认证：CE、FCC Class A 工业级。
操作系统支持
Windows CE6.0、Windows XP、Windows XP Embedded、Windows 7；Linux 系统可按需定制发行版。
适用应用场景
智能交通车载工控；
机房 / 楼宇设备设施管理；
野外环境在线监测；
工厂设备自动化控制；
机器视觉、视频采集识别（MXE-1020 搭配 1394 工业相机）；
楼宇自控。
可选配件清单
内存升级：2GB DDR2 内存模组；
存储介质：160GB SATA 机械盘、32GB 常温 SSD、8GB 超宽温工业 SSD；
供电配件：40W 宽温 AC-DC 电源适配器；
宽温整机筛选服务：整机 - 20~70℃认证（强制搭配工业 SSD）。
系列选型区分建议
MXE-1005：单网基础款，通用自动化、环境监测低成本方案；
MXE-1010：三网口机型，适合多网段隔离、网关、多设备组网；
MXE-1020：带双 1394b 火线，专为工业视觉、高速相机采集场景设计。
