ADLINK IMB-T10 Mini-ITX 工业主板
ADLINK IMB-T10 Mini-ITX 工业主板
产品基础定位

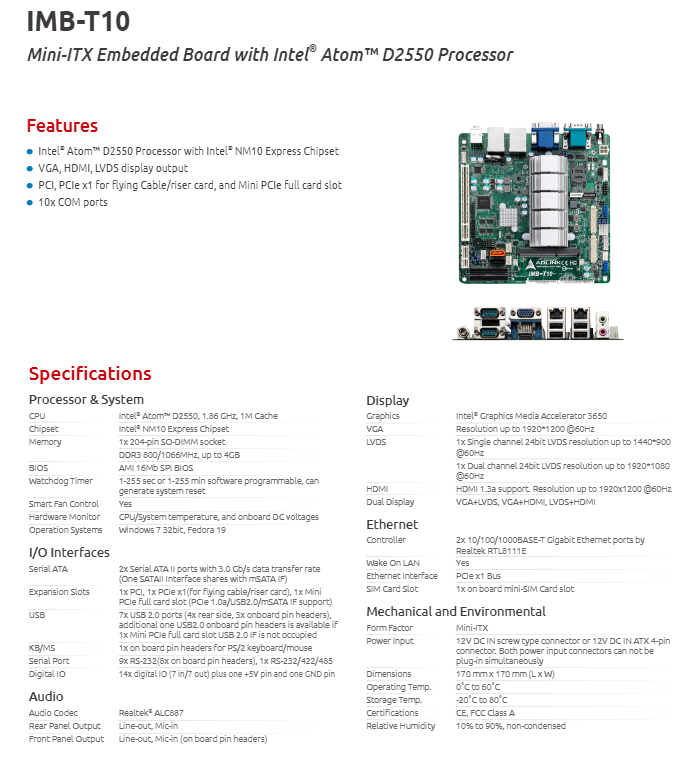

ADLINK 凌华 IMB-T10 嵌入式 Mini-ITX 主板数据手册，搭载 Intel Atom D2550 低功耗处理器，主打多串口、双千兆网、多显示输出、丰富扩展槽，面向工控人机界面、小型设备控制、通讯网关、轻量化数据采集等工业嵌入式场景，提供无风扇（标准版）与带风扇两款型号。
核心运算平台规格
1. 处理器与芯片组
CPU：Intel Atom D2550，主频 1.86GHz，1MB 二级缓存，低功耗适配无风扇散热方案
配套芯片组：Intel NM10 Express
2. 内存
单路 204pin SO-DIMM 笔记本内存插槽，支持 DDR3 800/1066MHz，最大容量 4GB
3. BIOS 与硬件监控
BIOS：16Mb SPI AMI BIOS
看门狗定时器：软件可编程，计时范围 1~255 秒 / 1~255 分钟，超时自动整机复位
智能风扇调速：支持温控调速
硬件监测：实时采集 CPU 温度、整机各路直流电压
4. 操作系统支持
Windows 7 32 位、Fedora 19 Linux
存储接口
2 路 SATA II（3.0Gb/s 速率）；其中一路与 mSATA 复用 Mini PCIe 插槽资源，二选一使用
可通过 Mini PCIe 插槽扩展 mSATA 固态盘
四、扩展插槽配置（核心扩展能力）
标准 PCI 插槽：可插传统 PCI 采集卡、运动控制卡等老式工控板卡
PCIe x1 插槽：支持排线 / 转接卡外接外设，适配新一代 PCIe DAQ 卡、网卡
全尺寸 Mini PCIe 插槽：复用 PCIe1.0a、USB2.0、mSATA 三路信号，可按需扩展无线 4G/5G 模块、固态硬盘、USB 外设；插槽占用 USB 通道时，板载额外 USB 针脚释放
I/O 外设接口全明细
1. USB 2.0（总计 7 路，可拓展第 8 路）
后置挡板：4 个标准 USB 口
板载插针：3 组 USB 排针
拓展规则：Mini PCIe 未占用 USB 通道时，额外多出 1 路板载 USB 插针
2. PS/2 键鼠
1 组板载插针，支持老式 PS2 键盘、鼠标
3. 串口（共 10 路 RS232，含 1 路多功能串口）
8 路板载插针式 RS232
1 路后置多功能串口：支持 RS232/422/485 软件切换
总计 10 路串口，适配多传感器、PLC、仪表通讯场景
4. 数字 IO
14 路独立 DIO：7 路数字输入 + 7 路数字输出，配套 + 5V 与公共 GND 针脚，用于开关量采集、继电器控制
5. 音频
Codec 芯片：Realtek ALC887 高清音频
后置：线路输出、麦克风输入标准接口
板载插针：前置音频线路输出、麦克风输入
图形显示（三输出，支持双显异步）
集成 Intel GMA 3650 核显，三路独立显示接口，支持任意两路同步双显：
VGA：最高 1920×1200@60Hz
HDMI 1.3a：最高 1920×1200@60Hz
LVDS 双通道 24bit：
单通道：1440×900@60Hz
双通道：1920×1080@60Hz
支持双显组合：VGA+LVDS / VGA+HDMI / LVDS+HDMI
网络通讯（双千兆 + SIM 卡槽，网关专用）
双千兆以太网控制器：Realtek RTL8111E，10/100/1000M 自适应，基于 PCIe x1 总线
网络功能：支持 Wake On LAN 远程网络唤醒
板载 Mini-SIM 卡插槽：搭配 Mini PCIe 4G 模块，实现移动蜂窝通讯，适配工业远程网关
机械、供电与环境参数
板型标准：Mini-ITX，标准尺寸 170mm × 170mm
供电输入（二选一，不可同时插接）
12V DC 螺丝端子供电
标准 ATX 4pin 12V 供电
环境耐受
工作温度：0℃ ~ 60℃
存储温度：-20℃ ~ 80℃
相对湿度：10%~90%，无凝露
安规认证：CE、FCC Class A 工业级认证
型号区分（散热配置差异）
IMB-T10：标配散热片，无风扇，适合密闭无风扇设备
IMB-T10B：散热片 + 配套散热风扇，适合高温、高负载工况
可选配套配件
SATA 数据 + 供电线、双口 PS/2 排线、双口 USB 挡板线、4 串口扩展排线
