ADLINK PCI-7200 /cPCI-7200 高速数字 I/O 板
时间: 2026-07-28浏览次数:
ADLINK PCI-7200 /cPCI-7200 高速数字 I/O 板

ADLINK PCI-7200 /cPCI-7200 高速数字 I/O 板

产品整体概述
1. 两款型号区分
PCI-7200:标准 32 位 PCI 总线工业 DIO 卡;
cPCI-7200:3U CompactPCI 工控机箱规格,功能主体一致,额外增加 4 路辅助 DI/DO、更大 2K 输入 FIFO、100pin 接口;
二者底层寄存器、驱动 API 完全通用,文档无特殊说明时统称 PCI-7200。
2. 核心定位
32 路 TTL 双向数字 IO,支持12MB/s 总线主控 DMA 高速传输,内置 8254 定时计数器、硬件握手、内外触发,适用于高速数字图案发生器、外部 AD/DA 同步、外设高速接口、BCD 设备、脉冲波形输出场景。
3. 核心亮点
32DI + 32DO 全 TTL 电平,总线主控 DMA 无需占用 CPU;
最高 12MB/s 吞吐,内置硬件 FIFO 缓冲;
8254 三通道可编程定时器,生成 0.00046Hz~2MHz 采样时钟;
四种工作模式:直接读写、内部定时、外部触发、硬件握手;
中断、溢出 / 下溢硬件状态检测;
DOS、Win95 双平台 C 库 + Windows DLL,配套测试工具 7200UTIL。


硬件电气与规格参数

1. 数字 IO 电气(TTL 兼容)
输入:低电平≤0.8V,高电平≥2.0V;输入负载低灌 0.6mA、高拉 20μA;
输出:低最大 0.5V,高最小 2.7V;灌电流 24mA、拉电流 3mA,驱动能力强;
辅助 AUX I/O(仅 cPCI-7200):4DI+4TTL DO。
2. FIFO 缓存配置
PCI-7200:DI/DO 各 32 字(32bit)片上 FIFO;
cPCI-7200:片上 32 字 + 额外 2K 深度 DI FIFO,支持满 / 空硬件标志。
3. 8254 定时计数器(全局时钟 4MHz)
3 个独立 16 位计数器 Timer0/1/2:
Timer0:数字输入采样节拍;
Timer1:数字输出更新节拍;
Timer2:可与 0/1 级联,扩展极低频率;
分频公式:单定时器4MHz / 分频值,级联4MHz/(Cx*C2),输出范围 0.00046Hz ~ 2MHz。
4. 机械、供电、环境
PCI-7200:尺寸 98×147mm,供电 + 5V 500mA,CN1 (40pin 排线)+CN2 (37pin D-Sub) 双接口;
cPCI-7200:标准 3U cPCI,供电 + 5V 600mA,单 100pin SCSI 接口;
环境:工作 0~50℃,存储 - 20~80℃,湿度 5~95% 无凝露。
5. 接口信号定义
通用控制信号(两款均具备):
I_TRG 外部输入触发、I_REQ 输入请求、I_ACK 输入应答;
O_TR 外部输出触发、O_REQ 输出请求、O_ACK 输出应答;
握手逻辑:REQ 通知外部,ACK 反馈板卡完成。

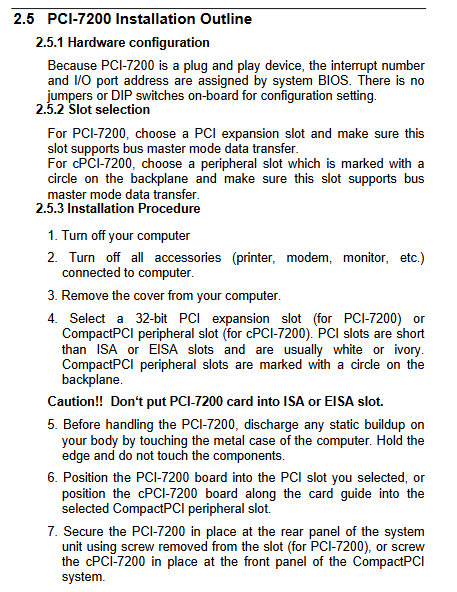

硬件安装章节要点

即插即用设计:无拨码 / 跳线,IRQ、I/O 基地址由 BIOS 自动分配;
安装静电要求:防静电垫、防静电手环,上电前检查芯片;
配套线缆:PCI 版本配 40 转 37 针线缆;cPCI 配 100pin SCSI 线束;
Windows95 驱动安装流程:硬件弹出新设备窗口,指定光盘X:\Software\7200\Win95路径加载 VXD 驱动;
测试工具 7200UTIL.EXE:DOS/Windows 双端,可轮询 DIO、DMA 模式、cPCI 辅助 IO 功能校验,自动读取板卡基地址与中断号。
接口引脚:
PCI CN2(37pin):DI0~15、DO0~15、I_TRG/I_REQ/I_ACK;
PCI CN1(40pin):DI16~31、DO16~31、O_TRG/O_REQ/O_ACK;
cPCI 100pin 集成全部 32DI、32DO、4AUXDI、4AUXDO、全部握手触发信号。


寄存器结构

板卡占用连续 32bit I/O 端口,cPCI 额外增加 AUX 寄存器,关键寄存器:
Base+0/Counter0 ~ Base+8/Counter2:8254 三个计数器读写;
Base+C:8254 控制字寄存器;
Base+10:只读 32bit 数字输入寄存器;
Base+14:可读可写 32bit 数字输出寄存器(支持回读);
Base+18:DIO 状态控制寄存器(FIFO 使能、触发极性、握手开关、溢出 / 下溢标志);
Base+1C:中断控制 / 状态寄存器(I_REQ、O_ACK、定时器中断使能与状态位);
cPCI 专属 Base+20:辅助 DI/DO 寄存器。
关键状态位:
I_OVR:输入 F 溢出;O_UND:输出 F 下溢;置 1 需软件清零;
中断源:定时器 0/1/2、I_REQ、O_ACK 可选开启。


四种核心工作模式

1. 直接程序控制(轮询模式)
CPU 直接读写 Base+10/Base+14 寄存器,单次读写全部 32 通道,适合低速、少量点位控制。
2. 内部定时器 Pacer DMA 模式
8254 生成固定节拍,到达定时自动锁存 DI / 更新 DO,通过 PCI 总线主控 DMA 批量传输至系统内存,后台自动搬运,CPU 仅处理整块数据。
3. 外部 I_REQ 触发 DMA 模式
外部设备通过 I_REQ 硬件脉冲锁存 DI,其余逻辑同定时 DMA,用于外部 AD/DA 同步采集。
4. REQ/ACK 硬件握手模式
双向硬件应答,板卡与外部设备同步:
输入流程:外部发 I_REQ→板卡锁存数据→返回 I_ACK;
输出流程:DMA 载入 DO→板卡发 O_REQ→收到 O_ACK 再刷新下一组;
唯一可保证 12MB/s 无丢数的传输模式,高速场景首选。
时序规范
手册给出 I_REQ、O_REQ、握手信号高低电平最小维持时间、建立 / 保持时序参数,硬件对接必须满足时序要求。

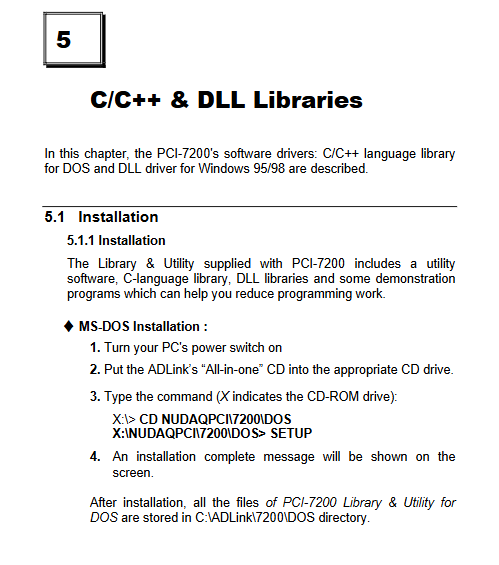

软件开发库

1. 平台区分
DOS:纯 C 静态库,函数前缀_7200_;
Win95/98:DLL 驱动,函数前缀W_7200_;
支持 VC、VB、Borland C、Delphi 等主流开发工具。
2. API 功能分类
板卡管理
_7200_Initial初始化板卡、读取基地址 / 中断;_7200_Switch_Card_No多卡切换(最多 4 张 PCI-7200);
基础 DI/DO 读写
批量 32 通道读写_7200_DI/_7200_DO;单点位读写_7200_DI_Channel/_7200_DO_Channel;
cPCI 专属辅助 IO
_7200_AUX_DI/_7200_AUX_DO批量 / 单路 4 通道辅助 IO;
DMA 内存管理(Windows 独有)
Alloc_DMA_Mem单缓冲、Alloc_DBDMA_Mem双循环缓冲;配套释放内存函数;
DMA 采集控制
DI_DMA_Start启动输入 DMA,支持定时 / 外部 / 握手三种触发;DI_DMA_Status查询进度;DI_DMA_Stop停止;
DO_DMA_Start输出 DMA,支持定时 / 握手;
双缓冲专用函数
DblBufferMode开启循环缓冲;CheckHalfReady半区数据就绪判断;DblBufferTransfer拷贝半区数据;GetOverrunStatus统计溢出次数;
定时器配置
DI_Timer配置输入分频;DO_Timer配置输出分频,支持单 / 级联模式。
3. 编程通用流程
初始化板卡 → 配置定时器 / 触发模式 → 分配 DMA 内存(高速场景)→ 启动 DMA 传输 → 循环读取 / 处理数据 → 停止 DMA、释放内存。


双缓冲 DMA 原理

仅数字输入支持环形双缓冲:
内存逻辑分为两个均等半缓冲区;
2 硬件填充第一半区,填满后切换至第二半区;
应用程序可同步读取已填满的半区,实现不间断连续采集,无数据丢失;
若上层读取不及时会产生溢出,可调用接口统计溢出次数。


硬件使用三大限制

12MB/s 理论峰值仅单 PCI 设备独占总线时可达到,多 PCI 设备共存带宽下降;
内部 / 外部触发模式下,受 FIFO 深度与 PCI 总线延迟限制,无法保证高速数据完整性,仅握手模式稳定 12MB/s;
DMA 单次最大传输 64MB(2^26 字节),超过需分段处理。


附录 A:8254 定时器完整资料

3 路独立 16 位计数器,6 种工作模式(中断计数、单稳态、速率发生器、方波、软件 / 硬件选通脉冲);
控制字节 SC 计数器选择、RL 读写格式、M 工作模式、BCD 二进制切换;
各模式时序、计数范围(二进制 0~65535,BCD 0~9999),用于定时节拍生成参考。


配套工具、系统支持与质保

配套软件:7200UTIL 测试工具、DOS C 库、Win95 DLL、示例程序;
第三方兼容:LabVIEW、HP-VEE 可通过驱动对接;
质保:原厂 1 年硬件保修,人为改动、超规格使用不予保修。
