ADLINK HSL 分布式高速 I/O 系统
时间: 2026-07-28浏览次数：
ADLINK HSL 分布式高速 I/O 系统
ADLINK HSL 分布式高速 I/O 系统

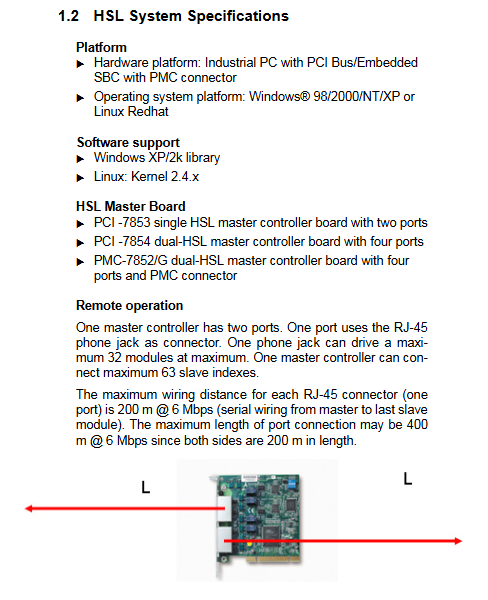

HSL 系统整体概述
1. 核心架构：主从分布式 RS-422 多点总线
采用单主多从命令应答式轮询通信，主机插 HSL 主控制卡，远端挂各类 I/O 从站模块，使用标准超五类 RJ45 网线布线，替代传统 RS485 多节点 PLC，解决集中式工控机插槽不足、现场布线繁杂问题。
2. 核心产品优势
确定性高速扫描
扫描周期与从站索引数量线性相关，无随机延迟；速率可选 3/6/12Mbps（默认 6M），分全双工 / 半双工：
全双工单索引耗时：3M=60.67μs、6M=30.33μs、12M=15.17μs
半双工单索引耗时：3M=118μs、6M=59μs、12M=29.5μs
单主最大 63 个索引，6M 全双工满配扫描仅 1.911ms，千点毫秒级刷新。
布线极简
通用 Cat5 网线 + RJ45，支持串行、星型拓扑；单端口 6M 下最大 200m，搭配 HUB 中继最远 2.4km。
超大 I/O 扩容能力
单工控机最多 8 张主卡；单 PCI-7854 双主控支持 126 个索引，满配 DI16DO16 可达 24192 路数字 IO。
多类型从站一体化
统一总线集成离散 DI/DO、继电器、16 路模拟量、4 轴脉冲运动模块，一套总线实现采集 + 运动控制。
硬件热插拔与自诊断
端子底座分离式设计，模块免断电更换；CRC12 校验，实时统计从站无响应次数，通信异常自动标记。
低开发门槛
主卡内置 32KB SRAM 缓存全部 I/O 状态，应用程序直接读写内存，无需处理底层通信协议。
3. 典型应用场景
分布式替代传统 PLC：单 IPC 统一管控所有远程 I/O，省去多台 PLC 组网；
远程确定性数据采集：热电偶、电压 / 电流传感器远距离同步采样；
设备分布式运动控制：流水线多轴脉冲步进 / 伺服驱动；
产线分布式数字信号、继电器开关控制。
4. 系统硬件组成总类
HSL 主控制卡（PCI/PMC 接口，主机侧）
HSL 从站 I/O 模块（DB/M/U 三大系列，现场侧）
配套 DIN 导轨端子底座（TB 系列，接线载体）
HSL-HUB / 信号中继器（延长距离、星型拓扑扩展）
Cat5 屏蔽网线（仅使用 RJ45 3/4/5/6 四线做收发）
HSL 主控制器（主机主控卡）详细规格
1. 三款主控硬件区分
型号 主控 ASIC 数量 RJ45 端口 总线 最大支持从站索引
PCI-7853 1 个主控 2 口 RJ45 标准 PCI 2.1 63
PCI-7854 2 个独立主控 4 口 RJ45 标准 PCI 2.1 126

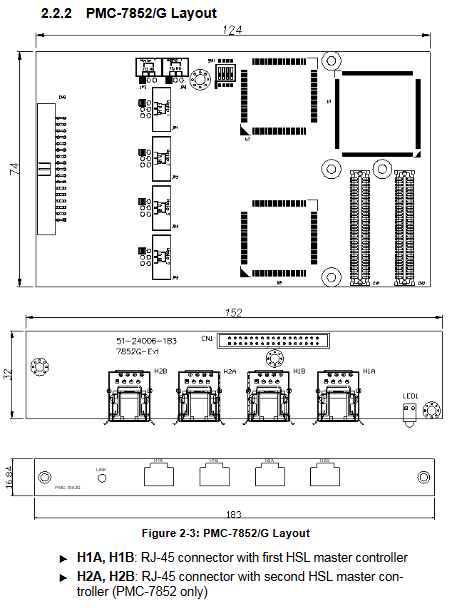

PMC-7852/G 2 个独立主控 4 口 RJ45 PMC 嵌入式 126
2. 通用硬件参数
通信：隔离变压器多点 RS-422，全 / 半双工可选，速率 3/6/12M 软件 / 拨码切换；
缓存：每主控配 2KB SRAM 实时缓存所有从站 IO；
供电：+5V 典型 500mA；工作温度 0~70℃；
接口：RJ45 仅 TX+/TX-/RX+/RX - 四线有效，其余空置；
拨码配置：PMC 卡通过 SW1 设速率、JP 跳线切换全 / 半双工；PCI 卡板载 S1 拨码设置卡号。
3. 软件架构分层
应用程序→DLL 函数库→底层驱动→PCI 总线→主控 ASIC→RS422 收发电路，硬件自动轮询刷新内存，软件仅读写缓存。
HSL 从站 I/O 模块、端子底座、中继器
（一）三大从站系列（DB/M/U）
DB 系列：裸板子卡，需底座承载；代表：HSL-DI32-DB、HSL-DO32-DB（32 点 IO 占用 2 个索引）
M 系列：金属外壳工业型，带隔离；包含数字、继电器、模拟量模块，文档重点型号HSL-DO32-M-N/P（32 通道数字输出，占用 2 个从站索引，6 位 DIP 拨码设起始地址，奇数起始）
U 系列：超薄紧凑型，小型设备专用 DI16DO16。
1. 离散数字 I/O 模块规则（含 HSL-DO32-M-N/P）
单索引模块（DI16DO16、R8DI16）：DIP 任意 1~63 地址，仅占 1 个索引；
32 通道模块（DI32/DO32，含 DO32-M）：必须奇数起始，连续占用 2 个索引（如拨 3，占用 3、4）；
IO 电气：光耦隔离 2500VRMS，支持 NPN 灌电流 / PNP 拉电流 24V 信号；DO 单通道最大 50mA，U 系列 90mA；继电器模块支持交直流负载 2A。
2. 模拟量模块（M 系列 AI16AO2）
16 路差分 / 单端模拟输入 + 2 路输出，16 位 ADC/DAC；分 VV 电压型、AV 电流型；全双工下跳号占用 2 个索引（拨 5 占 5、7），支持文档附录校准流程。
3. 4 轴运动模块 HSL-4XMO
脉冲式步进 / 伺服控制；全双工跳号占 4 索引，半双工连续 4 索引；支持点位表、运动脚本下载，减轻主机 CPU。
4. 端子底座 TB 系列
DIN 导轨安装，承载从模块，集成 RJ45 串联接口、接线端子；关键跳线：总线终端电阻仅链路最后一个底座开启，其余关闭；分单槽 TB32、双槽 TB64，支持 M/DB 不同系列模块。
5. HSL-HUB 中继器
1 进 3 出 RJ45，可级联 7 台最大 2.4km；跳线切换速率、双工模式，实现星型布线，解决单串链路过长衰减问题。
6. 从站 DIP 地址设置规范
6 位拨码开关，ON=1、OFF=0；地址 0 保留给主控，可用 1~63；不同模块占用索引数量不同，组网时必须预留跳号空间，否则通信异常。
总线通信机制与故障处理
1. 轮询工作流程
主控按索引从小到大循环：下发输出值→读取当前输入状态，一轮完成一次扫描，数据存入板载 SRAM 供软件读取。
2. 通信错误检测机制
每个从站独立无响应计数器：
单次失败计数 + 1，成功清零；
计数≥3 置一级故障标志，≥7 判定从站离线；
驱动每 20ms 中断上报离线从站，软件可读取故障寄存器排查断线、模块断电。
3. 拓扑与布线要求
推荐串行菊花链，底座双 RJ45 直通；
链路末端底座开启 120Ω 终端电阻，中间关闭；
全程屏蔽网线，工业强干扰场景降低传输速率（3M 提升距离与抗干扰）。
配套软件体系（调试工具 + 开发库）
1. LinkMaster Utility 调试工具（Windows 专用）
手册第 4 章完整讲解，图形化调试软件，核心功能：
自动扫描整机所有 HSL 主卡、识别全部在线从站型号与地址；
全网通信质量实时扫描，可视化显示各索引错误次数；
分模块专用测试面板：DI32/DO32、DI16DO16、模拟量、运动控制独立界面；
读写数字输出、实时采集输入、模拟量校准、运动轴点位测试；
查看从站通信状态位（Data 请求、1/3/7 次故障标记）。
2. 底层函数库（DLL / 共享库）
手册第 5、6 章完整函数列表，分五大类 API：
系统初始化 / 卡信息读取；
定时器控制；
离散 DI/DO 读写（适配 DO32 等 32 点输出模块批量操作）；
模拟量 AI/AO 采集输出；
脉冲拉伸、运动控制专用函数；
3. 开发环境支持
Windows：2000/XP，支持 VC/VB/Delphi、LabVIEW、MATLAB；
Linux：2.4 内核，GCC 共享库开发；
编程流程：初始化 HSL→扫描从站→循环读写 SRAM 缓存→释放资源。
