ADLINK PXI/DAQ/DAQe-2500 系列多功能模拟输出 DAQ 卡
时间: 2026-07-28浏览次数：
ADLINK PXI/DAQ/DAQe-2500 系列多功能模拟输出 DAQ 卡
ADLINK PXI/DAQ/DAQe-2500 系列多功能模拟输出 DAQ 卡

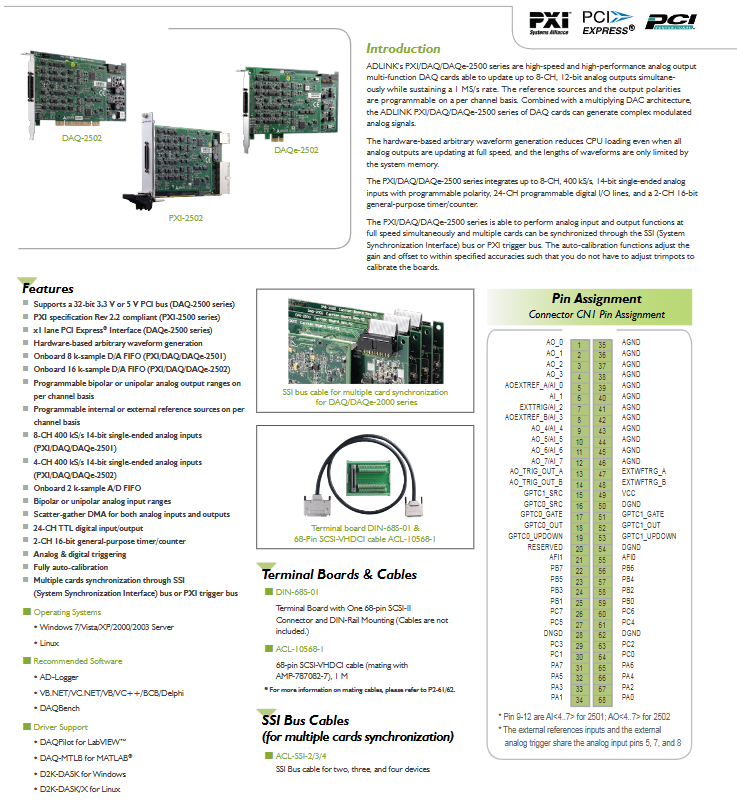

产品整体介绍
1. 产品线总线划分
DAQ-2501/2502：标准 32 位 PCI 总线，兼容 3.3V/5V PCI 插槽；
DAQe-2501/2502：PCI Express x1 总线；
PXI-2501/2502：符合 PXI Rev2.2 规范模块化板卡，适配 PXI 机箱。
2. 核心定位与核心能力
该系列以高速多通道模拟输出为核心优势，硬件架构实现任意波形发生器功能，大幅降低 CPU 占用，波形长度仅受系统内存限制；每通道可独立配置输出极性、内外参考电压，搭配乘法 DAC 电路可生成各类调制复杂信号；
支持 AI 模拟采集与 AO 波形同步全速运行，支持多卡同步采集、板载自动校准，无需手动调节电位器修正增益与偏移误差。
3. 核心亮点功能
硬件式任意波形生成，释放 CPU 资源；
单通道独立可编程输出量程、内外参考源；
SSI 同步总线 / PXI 背板触发总线实现多卡同步；
分散聚集 DMA 传输，AI/AO 高速无丢点；
全板自动校准，温漂、长期稳定性优异。

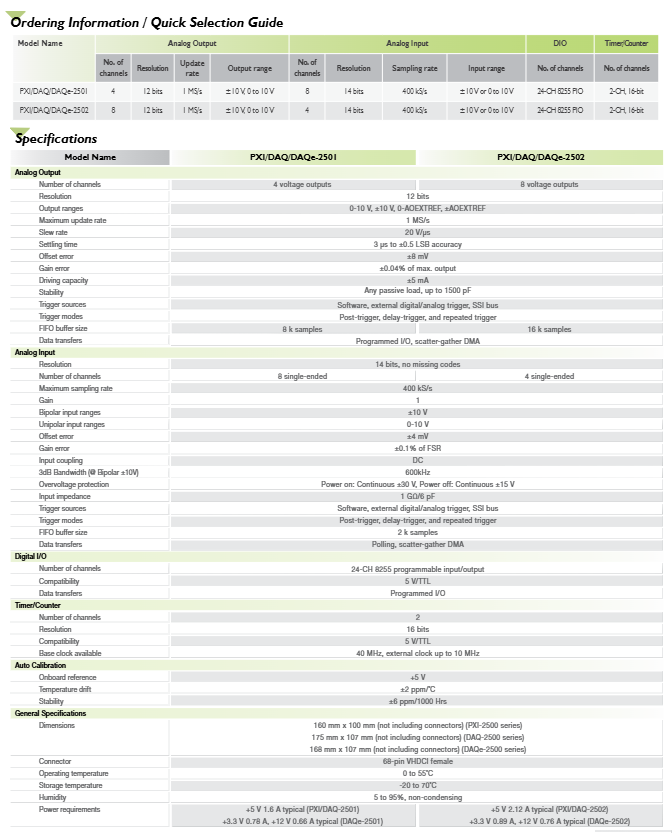

两款型号核心选型差异
型号 模拟输出 AO 模拟输入 AI 核心定位
2501 4 路 12bit，1MS/s 更新率，8k 采样 D/A FIFO 8 路 14bit 单端，400kS/s 采样 兼顾多路采集 + 中等通道信号输出
2502 8 路 12bit，1MS/s 更新率，16k 采样 D/A FIFO 4 路 14bit 单端，400kS/s 采样 多路信号发生器，多通道激励输出为主
分项硬件规格详解
（一）模拟输出 AO（两款基础电气参数一致，仅通道与 FIFO 容量不同）
分辨率：12bit 乘法 DAC；
最大更新速率：1 MS/s；
输出量程（单通道独立配置）：0~10V、±10V、0~ 外部参考电压、± 外部参考电压；
电气性能：压摆率 20V/μs，3μs 稳定至 0.5LSB 精度；偏移误差 ±8mV，增益误差 0.04% 满量程；单通道驱动能力 ±5mA，可驱动最大 1500pF 容性无源负载；
缓存：2501 板载 8k 采样 D/A FIFO，2502 板载 16k 采样 D/A FIFO；
触发：支持软件、外部模拟 / 数字、SSI 总线触发；触发模式包含后触发、延迟触发、重复触发；
数据传输：编程 IO、分散聚集 DMA。
（二）模拟输入 AI（两款性能指标统一，仅通道数量不同）
分辨率：14bit 无失码，仅单端输入；
最大采样速率：400 kS/s；
输入量程：双极性 ±10V、单极性 0~10V；
电气特性：DC 直流耦合，-3dB 带宽 600kHz；输入阻抗 1GΩ/6pF；上电可持续耐受 ±30V 过压，掉电耐受 ±15V；偏移误差 ±4mV，增益误差 0.1% 满量程；
缓存：统一板载 2k 采样 A/D FIFO；
触发与传输：软件 / 外部 / SSI 触发，支持轮询、分散聚集 DMA。
（三）数字 IO DIO（全系列统一规格）
24 路 TTL 电平可编程 IO，采用 8255 架构；
传输方式仅支持编程 IO。
（四）通用定时计数器（全系列统一规格）
2 通道 16 位独立计数器；
内置 40MHz 基准时钟，支持外接最高 10MHz 外部时钟；
兼容 5V TTL 电平信号。
（五）自动校准系统
内置 + 5V 精密参考源；
温度漂移：±2ppm/℃；
长期稳定性：±6ppm/1000 小时；
自动校正增益、偏移误差，无需人工微调电位器。
多卡同步配套配件
SSI 同步线缆：ACL-SSI-2（2 卡同步）、ACL-SSI-3（3 卡）、ACL-SSI-4（4 卡）；
DAQ/DAQe 系列依靠 SSI 总线同步时钟、触发；
PXI 系列同时支持 SSI 总线 + PXI 背板触发总线双同步机制。
接线端子与线缆
DIN-68S-01：DIN 导轨安装端子板，单 68 针 SCSI-II 接口（不含线缆）；
ACL-10568-1：1 米 68 针 SCSI 转 VHDCI 信号线缆，匹配板载 VHDCI 接口；
板载连接器：单路 68 针 VHDCI 母口 CN1，文档完整提供全部引脚定义，覆盖 AO 模拟输出、AI 模拟输入、外部触发、计数器、数字 IO、参考电压、接地等信号；引脚复用规则：2501 的 9~12 脚为 AI4~AI7，2502 对应引脚为 AO4~AO7。
软件、驱动与操作系统支持
1. 兼容操作系统
Windows XP/Vista/7/2000/2003 Server、Linux。
2. 官方工具与开发环境
上位机工具：AD-Logger、DAQBench；
编程语言：VB.NET/VC.NET/VB/VC++/BCB/Delphi。
3. 驱动库
DAQPilot：适配 LabVIEW；
DAQ-MTLB：适配 MATLAB；
D2K-DASK：Windows 底层驱动；
D2K-DASK/X：Linux 底层驱动。
机械、环境与供电规格
1. 外形尺寸（不含连接器）
PXI-2500：160 mm × 100 mm；
DAQ-2500（PCI）：175 mm × 107 mm；
DAQe-2500（PCIe）：168 mm × 107 mm。
2. 环境耐受
工作温度：0 ~ 55 ℃；
存储温度：-20 ~ 70 ℃；
湿度：5%~95% RH，无凝露。
3. 典型供电电流
PXI 版本（仅 + 5V 供电）
2501：1.6A；
2502：2.12A；
DAQe PCIe 版本（+3.3V +12V 双路供电）
2501：3.3V 0.78A、12V 0.6A；
2502：3.3V 0.89A、12V 0.76A。
产品应用场景
适用于需要多路可控模拟信号激励输出的测试场景：硬件在环 HIL 仿真、传感器信号模拟、自动化产线测试、实验室波形发生器、音频 / 振动信号仿真、航空电子设备激励测试；多总线形态可适配台式工控机（PCI/PCIe）、模块化 PXI 测试机箱。
