ADLINK PXI/DAQ/DAQe-2200 系列多功能数据采集卡
时间: 2026-07-28浏览次数：
ADLINK PXI/DAQ/DAQe-2200 系列多功能数据采集卡
ADLINK PXI/DAQ/DAQe-2200 系列多功能数据采集卡
产品整体概述
产品线分类
DAQ-220x：标准 32 位 PCI 总线（3.3V/5V 兼容）
DAQe-220x：PCI Express x1 总线
PXI-220x：符合 PXI Rev2.2 规范模块化采集卡
核心定位
高密度多通道多功能采集卡，支持 64 单端 / 32 差分模拟输入，可单通道独立配置增益与扫描序列；支持模拟 / 数字触发、多卡同步、波形生成、自动校准，AI/AO 可全速同步运行。
核心优势
SSI 系统同步总线，多卡同步采集；
板载自动校准，无需手动调节电位器；
分散聚集 DMA 传输，高速无丢点；
512 通道增益队列，多信号量程自动切换。
核心硬件功能规格
（一）模拟输入 AI（全系列通道数量一致）
通道配置：64 路单端 SE / 32 路差分 DI，软件逐通道切换模式，抑制噪声
缓冲区：板载 1k 采样 A/D FIFO
增益档位区分
2204（12bit 高速款）：×1/2/4/5/8/10/20/40/50/200 共 10 档增益
2205/2206（16bit 高精度款）：仅 ×1/2/4/8 四档增益
输入电压范围
双极性：±0.05V~±10V（2204）；±1.25V~±10V（2205/2206）
单极性：0~0.1V 至 0~10V（2204）；0~1.25V 至 0~10V（2205/2206）
关键性能分型号对比
参数 2204 2205 2206
分辨率 12bit（无失码） 16bit（无失码） 16bit（无失码）
最大采样率 3 MS/s 500 kS/s 250 kS/s
-3dB 带宽 (±10V,×1) 2 MHz 850 kHz 600 kHz
建立时间 (0.1% 误差) 1 μs 2 μs 4 μs（0.01% 误差）
保护与电气特性
过压保护：上电 ±30V 持续耐受，掉电 ±15V 持续耐受
输入阻抗：1GΩ/100pF，增益 = 1 时 CMRR 共模抑制 90dB（2204）/83dB（2205/2206）
耦合方式：直流耦合 DC
触发功能
支持软件、外部模拟 / 数字、SSI 总线触发；触发模式含预触发、后触发、中间触发、延迟触发、重复触发；传输方式支持轮询、分散聚集 DMA。
（二）模拟输出 AO（三款型号规格统一）
通道：2 路 12 位乘法型模拟输出，支持波形生成
板载缓存：1k 采样 D/A FIFO
输出范围：0~10V、±10V、0~ 外部参考电压、± 外部参考电压
电气性能：更新速率 1μs、压摆率 20V/μs、3μs 稳定至 ±0.5LSB；驱动能力 ±5mA，可驱动最大 1500pF 容性负载
触发与传输：软件 / 外部 / SSI 触发，支持编程 IO、分散聚集 DMA
（三）数字 IO DIO（全系列统一）
24 路可编程 TTL 电平 IO，采用 8255 架构，仅支持编程 IO 传输
（四）通用定时计数器（全系列统一）
2 通道 16 位独立计数器
基准时钟 40MHz，支持外接最高 10MHz 外部时钟源
（五）自动校准功能
板载 + 5V 精密参考源，温漂 ±2ppm/℃，长期稳定性 ±6ppm/1000 小时；自动校准增益与偏移误差，省去人工电位器调校。
多卡同步方案 SSI 总线
配套同步线缆：ACL-SSI-2（2 卡）、ACL-SSI-3（3 卡）、ACL-SSI-4（4 卡）
同步方式：
DAQ/DAQe 系列：依靠 SSI 系统同步总线实现多卡时钟、触发同步
PXI 系列：同时支持 SSI 总线 + PXI 背板触发总线双同步机制
配套接线配件
端子板：DIN-68S-01，DIN 导轨安装，单 68 针 SCSI-II 接口（不含线缆）
信号线缆：ACL-10568-1，1 米 68 针 SCSI 转 VHDCI 线缆，匹配板载接口

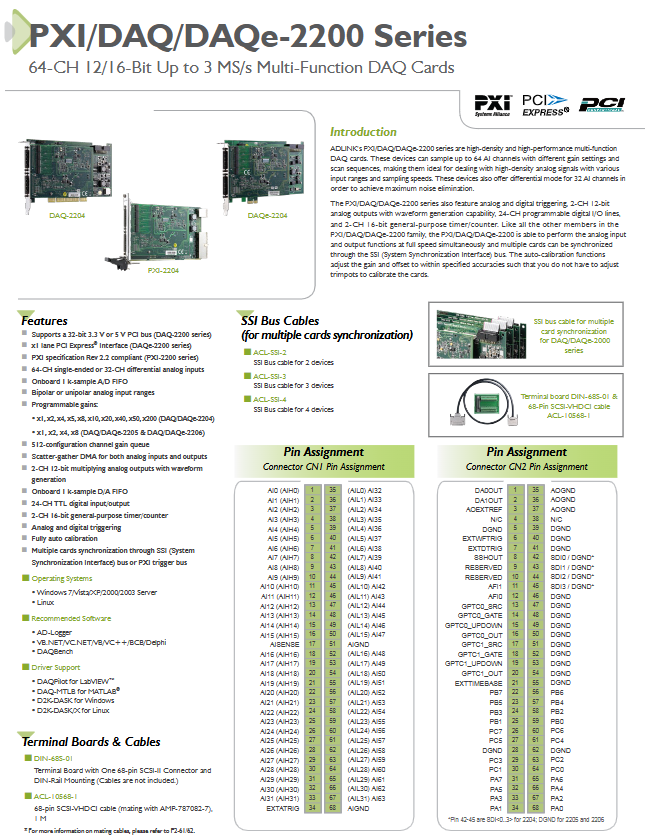

板载连接器：2 个 68 针 VHDCI 母口（CN1/CN2），文档完整提供两路接口全部引脚定义，覆盖 AI、AO、DIO、计数器、外部触发、接地等信号。
操作系统、软件与驱动支持
1. 兼容系统
Windows XP/Vista/7/2000/2003 Server、Linux
2. 开发软件与工具
官方工具：AD-Logger、DAQBench
编程语言：VB.NET/VC.NET/VB/VC++/BCB/Delphi
3. 驱动库
DAQPilot：适配 LabVIEW
DAQ-MTLB：适配 MATLAB
D2K-DASK：Windows 系统底层驱动
D2K-DASK/X：Linux 系统底层驱动
机械、环境与供电规格
1. 尺寸（不含连接器）
PXI-2200：160mm × 100mm
DAQ-2200（标准 PCI）：175mm × 107mm
DAQe-2200（PCIe）：168mm × 107mm
2. 环境条件
工作温度：0~55℃
存储温度：-20~70℃
湿度：5%~95% RH，无凝露
3. 典型供电功耗
PXI 型号：仅 + 5V 供电，2204 1.3A、2205/2206 1.2A
PCIe DAQe 型号：+3.3V +12V 双供电，不同型号电流略有差异

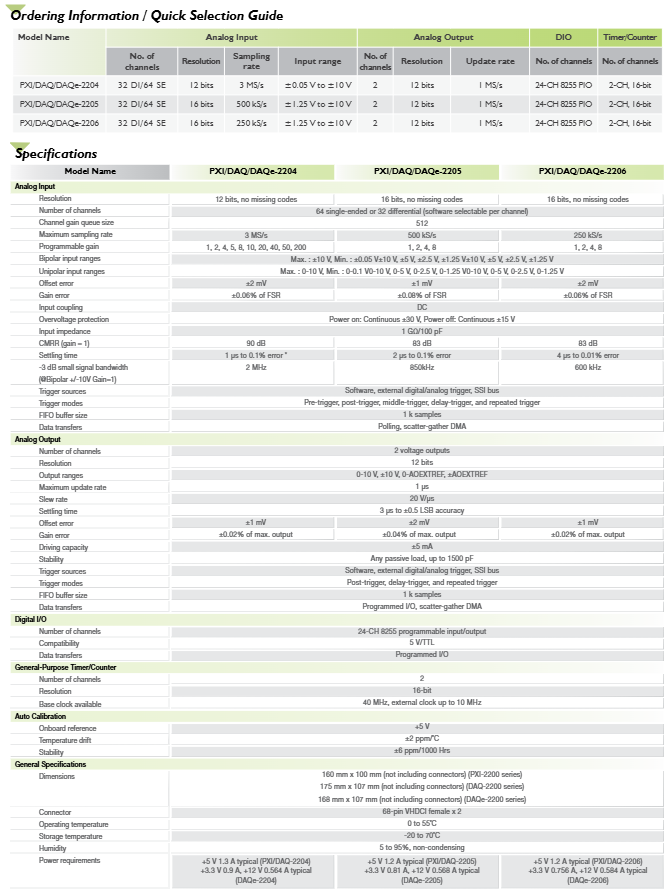

三款型号选型对比总表
型号 总线 AI 分辨率 最大采样率 AI 增益档位 核心适用场景
2204 PCI/PCIe/PXI 12bit 3 MS/s 10 档宽增益 高速瞬态信号采集、高频测试
2205 PCI/PCIe/PXI 16bit 500 kS/s 4 档 中速高精度测量
2206 PCI/PCIe/PXI 16bit 250 kS/s 4 档 低速高精度、静态传感器采集
产品核心应用场景
面向工业自动化测试、多通道传感器采集、振动噪声测量、硬件在环 HIL、实验室测量、产线自动化检测等需要多通道同步模拟信号采集的场景；多总线形态可适配台式工控机（PCI/PCIe）、PXI 模块化测试机箱。
