ADLINK ETX-AT ETX 核心计算机模块
时间: 2026-07-28浏览次数：
ADLINK ETX-AT ETX 核心计算机模块
ADLINK ETX-AT ETX 核心计算机模块

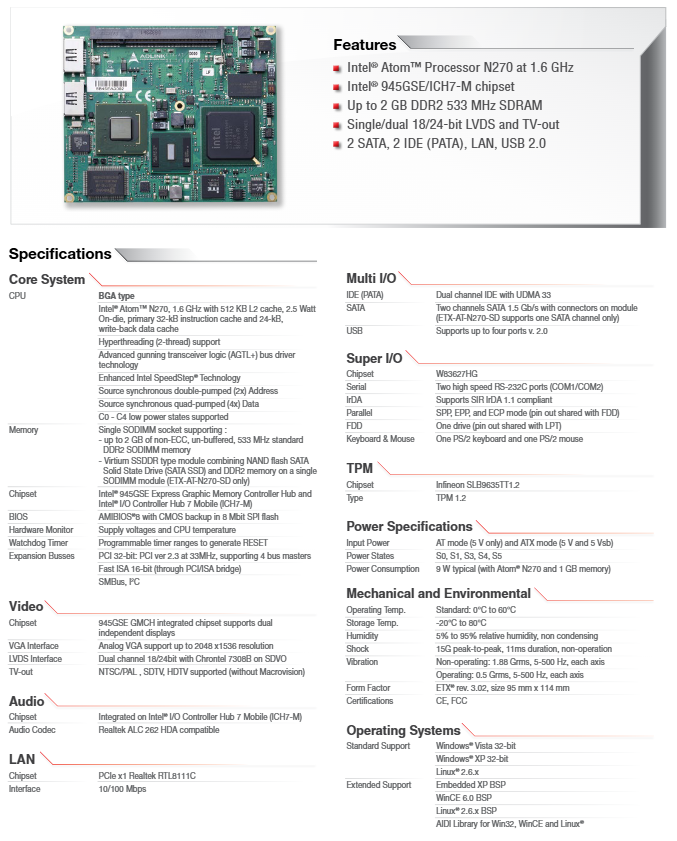

核心运算系统（CPU、芯片组、内存、BIOS、安全）
1. 处理器
采用Intel Atom N270 BGA 封装，主频 1.6GHz，512KB 二级缓存，处理器功耗仅 2.5W；
内置 32KB 指令缓存 + 24KB 回写式数据缓存；
支持超线程（双线程）、Intel SpeedStep 节能技术；
支持 C0~C4 多级低功耗休眠，搭配 AGTL + 总线驱动、同步双倍 / 四倍频地址 / 数据总线，低功耗优势突出。
2. 芯片组南北桥组合
北桥：Intel 945GSE GMCH 集成图形存储控制器；
南桥：Intel ICH7-M 移动 I/O 控制器。
3. 内存方案
单路 SODIMM 插槽，分两种内存形态：
标准 DDR2：最大 2GB 533MHz 无 ECC 无缓冲内存；
选配 SSDDR（仅 SD 后缀型号）：Virtium 一体式模组，同时集成 DDR2 内存 + SATA SSD，规格为 1GB DDR2 配 4~16GB SSD / 2GB DDR2 配 4~16GB SSD。
4. BIOS 与硬件监控
BIOS：AMI BIOS8，8Mbit SPI 闪存存储，带 CMOS 备份；
硬件监控：实时采集供电电压、CPU 温度；
看门狗定时器：可编程定时溢出复位整机。
5. 安全加密 TPM
搭载 Infineon SLB9635TT1.2 芯片，TPM 1.2 安全加密模块，满足工业设备数据加密需求。
总线与外设扩展接口
1. 高速扩展总线
PCI：32 位 PCI 2.3 33MHz，支持 4 路总线主设备；
Fast ISA 16 位：通过 PCI/ISA 桥 IT8888G 扩展；
SMBus、I2C 低速控制总线。
2. 存储接口
IDE (PATA)：双通道 UDMA33；
SATA：标准型号 2 路 1.5Gb/s；带 SSDDR 的 SD 型号仅 1 路 SATA。
3. 图形显示（双独立显示输出）
945GSE 集成图形核心，多输出接口：
VGA 模拟：最高 2048×1536 分辨率；
LVDS：单 / 双通道，支持 18bit/24bit，搭配 Chrontel 7308B SDVO 芯片；
TV-out：支持 NTSC/PAL 制式、SDTV/HDTV，无 Macrovision 版权加密。
4. 音频
ICH7-M 内置音频控制器，搭配 Realtek ALC262 HDA 高清音频 Codec。
5. 网络
PCIe x1 Realtek RTL8111C，10/100Mbps 自适应以太网。
6. USB
4 路 USB2.0 全速端口。
7. Super I/O（W83627HG 芯片，传统工控接口）
2 路高速 RS232 串口 COM1/COM2；
SIR 1.1 红外 IrDA；
并口 LPT：支持 SPP/EPP/ECP，引脚与软驱 FDD 复用；
1 路软驱 FDD；
PS/2 键盘、PS/2 鼠标各 1 路。
电源规格
供电模式：兼容 AT（仅 5V）、ATX（5V+5V 待机 5Vsb）；
电源状态：完整支持 S0/S1/S3/S4/S5 ACPI 休眠；
典型功耗：搭载 N270+1GB 内存整机典型功耗 9W，适配无风扇被动散热设计。
机械、环境与可靠性
外形标准：ETX rev3.02，尺寸 95mm × 114mm；
温度：存储 - 20℃~80℃；
湿度：5%~95% RH，无凝露；
抗冲击（非工作）：15G 峰值，11ms；
振动：
工作状态：0.5Grms，5~500Hz 全轴；
存储 / 运输：1.88Grms，5~500Hz 全轴；
认证：CE、FCC 电磁兼容认证。
操作系统支持
标准原生支持
Windows XP 32 位、Windows Vista 32 位、Linux 2.6.x 内核。
扩展 BSP 开发包
Embedded XP BSP；
WinCE 6.0 BSP；
Linux 2.6.x BSP；
AIDI 函数库：适配 Win32、WinCE、Linux，用于上层应用开发。
型号订货体系（4 款标准模块）
全部搭载 N270 1.6GHz 处理器，差异在 LVDS 位深与 SSDDR 固态内存：
ETX-AT-N270-18：18bit LVDS，无 SSDDR；
ETX-AT-N270：24bit LVDS，无 SSDDR；
ETX-AT-N270-18SD：18bit LVDS + 支持 SSDDR 一体固态内存；
ETX-AT-N270-SD：24bit LVDS + 支持 SSDDR 一体固态内存。
配套散热配件
HTS-EAT-B：带螺纹支柱的均热散热片；
THS-EAT-B：低矮型被动散热器（BGA CPU 专用）。

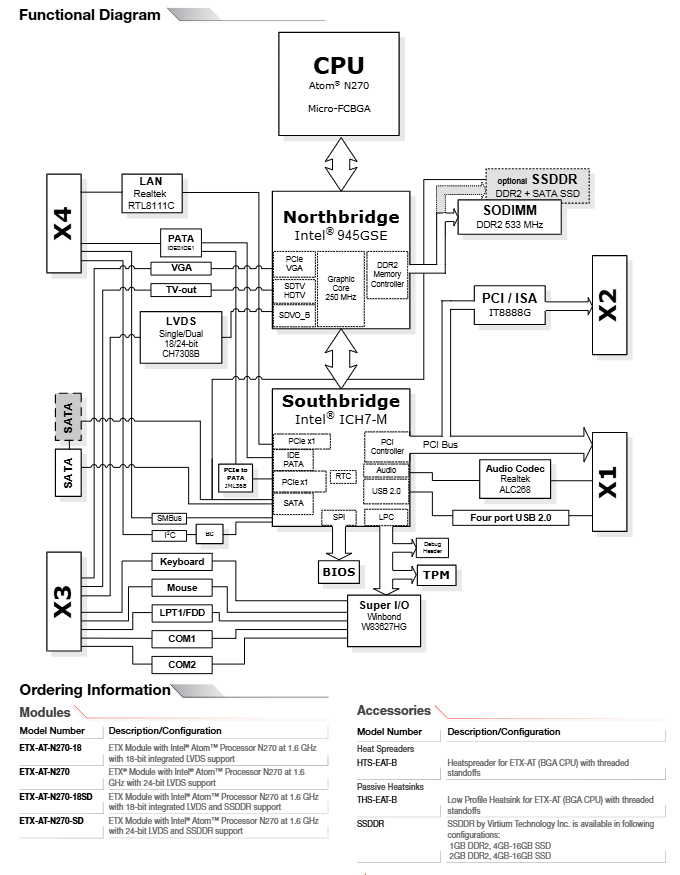

硬件架构框图说明
文档内置功能框图，清晰展示芯片互联逻辑：
N270 CPU 直连 945GSE 北桥，北桥管控 DDR2 内存、图形输出（VGA/LVDS/TV-out）、PCIe 总线；
北桥与 ICH7-M 南桥互通，南桥负责 SATA、PATA、USB、音频、SPI BIOS、LPC 低速总线；
LPC 总线扩展 W83627HG Super I/O（串口 / 并口 / 键鼠）、TPM 安全芯片；
PCI 总线引出 PCI/ISA 桥、千兆网口；
模块对外通过 X1/X2/X3/X4 四组标准 ETX 连接器输出全部外设信号。
产品定位与应用场景
该模块为入门级低功耗 ETX 工控核心，极低功耗适合密闭无风扇设备，典型应用：工业自动化、医疗影像设备、游戏机台、POS 收银终端、测量检测设备、嵌入式人机界面 HMI。
