ADLINK ACL-7225 ISA 16 路继电器输出 + 16 路隔离数字输入卡
ADLINK ACL-7225 ISA 16 路继电器输出 + 16 路隔离数字输入卡
产品定位与核心功能
ACL-7225 是紧凑型 ISA 总线工业开关量卡，集成16 路继电器输出+16 路无极性光耦隔离数字输入，专门用于工业设备启停、限位采集、大功率外设驱动，依靠 1000V 通道隔离消除现场地环路干扰。
核心硬件特性
16 路继电器输出，每路带红色状态指示灯；区分 Form A 单刀、Form C 双刀两种触点；
16 路 PC814 光耦隔离 DI，单通道跳线可选 AC/DC 信号输入，无极性兼容；
通道间 / 通道对地隔离耐压 1000V，抵御工业高压脉冲；
双 IO 接口：后置 37 针 D-Sub、板载 40Pin 插针，配套转接线互相转换；
ISA 总线，占用 8 个连续 I/O 地址，仅使用其中 4 个寄存器；
典型应用场景
工业设备启停控制、能源管理、大功率接触器驱动、实验室自动化、限位开关监测、设备触点状态采集。
完整电气规格
1. 继电器输出（16 路）
触点类型：
R0~R4、R8~R12：DPDT 双刀 Form C（公共端 COM、常开 NO、常闭 NC）
R5~R7、R13~R14：SPST 单刀 Form A（仅 COM + 常开 NO）
触点容量：120VAC/0.5A 或 24VDC/1A，分叉触点结构，最大接触电阻 100MΩ；
动作特性：吸合 / 释放典型 5ms；线圈供电 + 12V/33mA；
板卡功耗：整机 + 5V 典型 310mA，全部继电器吸合时 + 12V 最大 550mA。
2. 隔离数字输入（16 路）
光耦器件 PC814，1000V 隔离；输入无极性；
信号兼容：DC 5~24V、AC 50~1000Hz 交流信号；
单通道内置 1.2kΩ 限流电阻；
响应速度：无交流滤波 20μs，开启 AC 滤波 2.2ms；
3. 通用机械环境
总线：IBM PC-AT ISA；
尺寸：177mm × 122mm；
工作温区 0~50℃，存储 - 20~80℃；湿度 5~95% 无凝露；
接口：后置 37 针 D-Sub、板载 40Pin 插针。
硬件安装与跳线 / 拨码配置（第二章核心）
1. 开箱防静电规范
板卡含静电敏感光耦、继电器驱动芯片，操作必须防静电垫 + 接地手环；损坏板禁止上电。
配套物料清单：ACL-7225 主板、2 根 DB37 公头线缆、40Pin 转 37 针扁平转接线、驱动光盘、本手册。
2. SW1 六档 DIP 拨码：基地址设置
I/O 地址范围 0x200 ~ 0x3FF，出厂默认基地址 0x300；
拨码对应 ISA 地址线 A3~A8，A9 固定高电平、A0/A1/A2 硬件接地；
占用连续 8 个 I/O 地址，实际仅 BASE+0~BASE+3 四个寄存器有效。

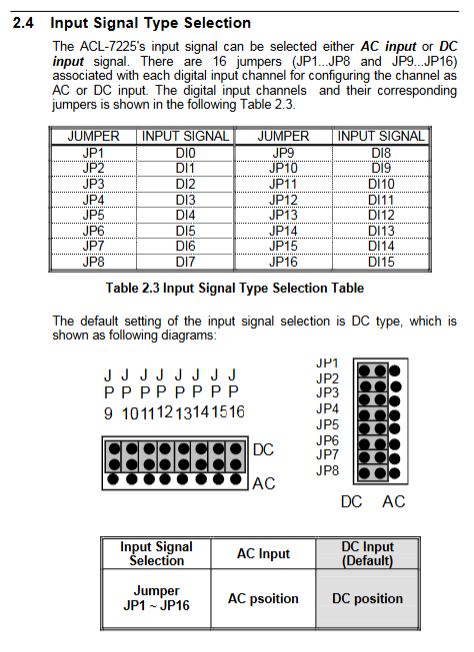

3. JP1~JP16 十六路输入跳线（每通道独立配置）
短接 DC 档（出厂默认）：直流 5~24V 输入；
短接 AC 档：兼容 50~1000Hz 交流输入，内置 RC 滤波延长响应至 2.2ms。
4. 双接口引脚定义
CON2（后置 37 针 D-Sub）：DI0~DI7、继电器 R0~R7 全部触点（COM/NO/NC）；
CON1（板载 40Pin 插针）：DI8~DI15、继电器 R8~R15 全部触点；
配套 40Pin 转 37 针排线可将全部通道统一引出至后置面板，方便机箱布线；
DI 输入 A/B 无极性，正负可随意调换接线。
寄存器映射与底层编程（第三章）
1. 寄存器地址表（仅 4 个有效端口）
偏移地址 读写属性 功能
BASE+0 R/W 继电器 R0~R7 控制寄存器（bit0=R0）
BASE+1 R/W 继电器 R8~R15 控制寄存器（bit0=R8）
BASE+2 只读 隔离 DI0~DI7 状态读取
BASE+3 只读 隔离 DI8~DI15 状态读取

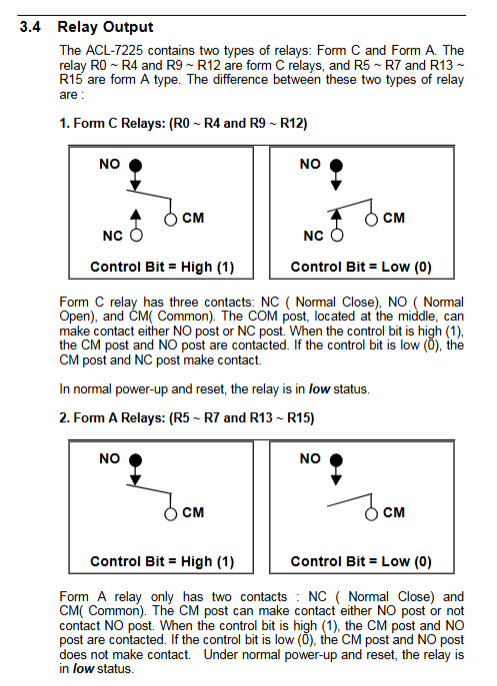

2. 继电器控制逻辑
寄存器对应 bit 置 1：线圈吸合；bit 置 0：线圈断开；上电 / 复位全部继电器断开；
Form C（双刀）：bit=1 COM 接 NO；bit=0 COM 接 NC；
Form A（单刀）：bit=1 COM 导通 NO；bit=0 完全断开。
支持寄存器回读，可实时获取当前继电器开关状态。
3. DI 读取逻辑
输入有电压时光耦导通，对应 bit 置 1；无信号 bit 为 0；直接 IN 指令读取字节。
4. 底层编程示例
提供 BASIC、C 语言原生 IN/OUT 端口读写示例，无需高级库即可直接控制 IO；DOS 光盘内置工具程序、Demo 源码。
软件支持方案
免费 DOS 原生库：光盘自带 C 头文件、工具程序、示例代码，直接操作 ISA 端口；
Windows 商用套件（需采购授权）
ACLS-DLL1：Windows95/98/NT 动态库，支持 VB/VC/Delphi；
ACLS-LVIEW：LabVIEW 专用 VI 驱动；
开发语言兼容：汇编、BASIC、C、PASCAL 底层端口编程。
附录 A：继电器感性负载保护电路（关键实操内容）
继电器断开电感（电磁阀、电机、接触器）会产生反向高压击穿触点，提供 4 种标准保护方案：
RC 阻容吸收：交直流通用；选型 0.5~1Ω/V 电阻、0.5~1μF 无极性电容；
续二极管：仅直流负载，反向耐压≥10 倍电源电压；
二极管 + 稳压管组合：缩短释放延时，适合要求快速关断的直流设备；
压敏电阻方案：高低压交直流通用，抑制断开尖峰电压。
