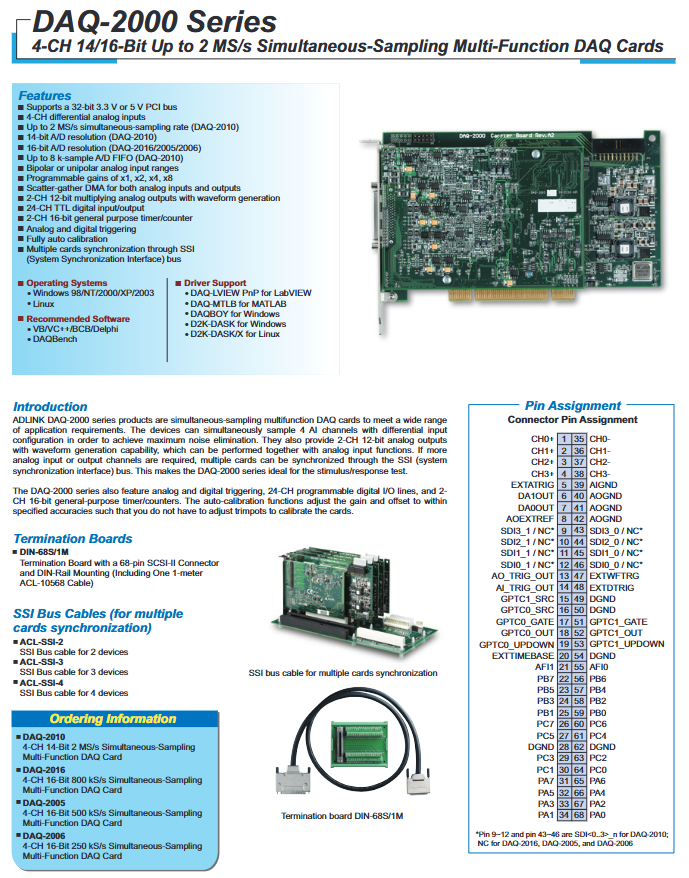

ADLINK DAQ-2000 系列同步采集卡
ADLINK DAQ-2000 系列同步采集卡
产品核心定位与整体特性
总线规格：32 位通用 3.3V/5V PCI 总线，兼容老式工控主机；
核心能力：4 路全差分同步模拟输入，同步采集消除通道相位差，适合多通道同步测试；
一体化集成功能：2 路 12 位波形生成模拟输出、24 路 TTL 数字 IO、2 路 16 位定时计数器；
同步扩展：内置 SSI 系统同步总线，搭配专用同步线缆可多卡级联同步；
传输机制：AI/AO 均支持分散聚合（Scatter-gather）DMA 高速传输；
校准：板载全自动自校准，无需手动微调电位器；
触发体系：模拟触发、数字外部触发、SSI 总线同步触发，支持预 / 后 / 中间 / 延迟 / 重复多种采集模式。

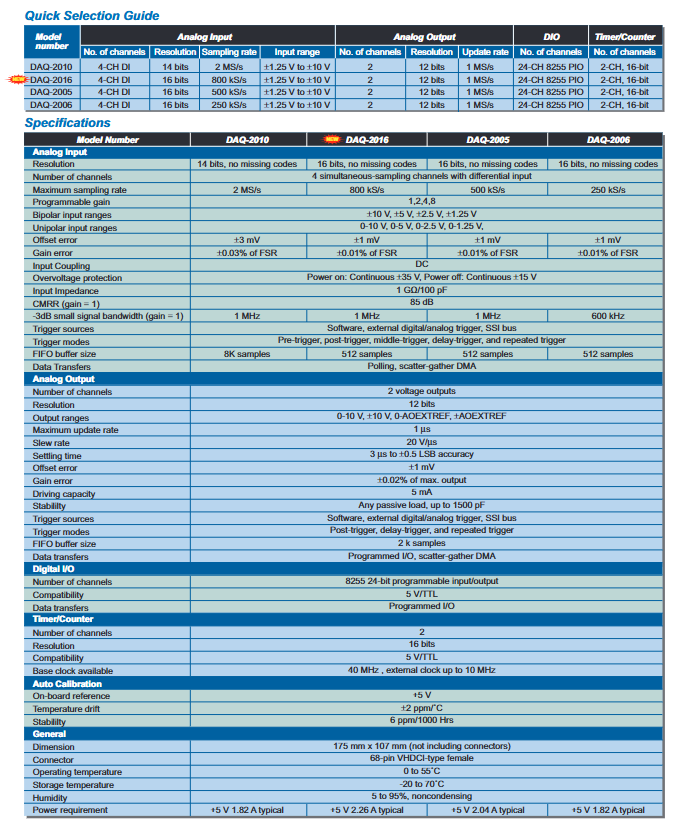

四款型号核心参数对比
模拟输入核心差异
型号 ADC 分辨率 单通道最大采样率 AI FIFO 深度
DAQ-2010 14bit（无失码） 2 MS/s 8k 采样点
DAQ-2016 16bit（无失码） 800 kS/s 512 采样点
DAQ-2005 16bit（无失码） 500 kS/s 512 采样点
DAQ-2006 16bit（无失码） 250 kS/s 512 采样点
全系列通用 AI 配置
通道：4 路纯差分输入，输入阻抗 1GΩ/100pF，CMRR 增益 1 档达 85dB；
可编程增益：×1/×2/×4/×8；
量程可选：
双极性：±10V、±5V、±2.5V、±1.25V
单极性：0~10V、0~5V、0~2.5V、0~1.25V
耦合：直流耦合；-3dB 带宽：DAQ2010 为 1MHz，2016/05/06 为 600kHz；
误差指标：增益误差 ±0.01% FS（2010 为 ±0.03% FS）。
模拟输出（AO，全系统一规格）
通道：2 路 12 位乘法 DAC 波形输出；
更新速率最高 1MS/s，建立时间 3μs 至 0.5LSB，压摆率 20V/μs；
输出量程：0~10V / ±10V / 0~ 外部参考 / ± 外部参考；
驱动能力：每路最大 5mA，可驱动 1500pF 容性负载；
FIFO 缓存 2k 点，支持 DMA/PIO 两种传输；
触发方式：软件、外部数字 / 模拟、SSI 同步触发。
数字 I/O 与定时计数器
24 路 DIO
基于 8255 芯片，5V TTL 电平，仅支持程序轮询 PIO 读写，分为 PA/PB/PC 三组 8 位端口，全部引出至 68 针接口。
2 路 16 位通用定时计数器
内置 40MHz 基准时钟，支持外部最高 10MHz 时钟输入；
每路独立时钟源、门控、输出、上下计数引脚全部对外引出；
可用于频率测量、脉冲生成、外部采集时钟同步。
自校准硬件设计
板载高精度 + 5V 参考电压源，温漂仅 ±2ppm/℃；
长期稳定性 6ppm / 千小时；
全自动增益、偏移校准，无需外部标准源，省去硬件电位器调试。
触发完整体系
触发源
软件触发、外部模拟触发、外部数字触发、SSI 总线同步触发。
支持采集模式
预触发、后触发、中间触发、延迟触发、重复触发，适配冲击、振动、瞬态信号捕捉。
配套端子板与同步配件
DIN-68S/1M 端子板：68 针 SCSI-II 接口，支持 DIN 导轨安装，标配 1 米 ACL-10568 线缆；
SSI 同步线缆：ACL-SSI-2（双卡）、ACL-SSI-3（三卡）、ACL-SSI-4（四卡），多卡同步采集消除相位偏移。
68 针 VHDCI 连接器引脚定义
接口分为四大类信号：
AI 差分：CH0~CH3 正负输入、模拟地 AIGND；
AO 两路输出、外部参考 AOEXTREF、模拟地 AOGND；
数字触发：EXTATRIG 模拟外触发、EXTDTRIG 数字外触发、AO/AI 触发输出；
计数器：GPTC0/1 时钟、门控、输出、上下计数引脚；
DIO：PA/PB/PC 三组 24 路 TTL，数字地 DGND；
SDI 同步差分信号（仅 DAQ-2010 专用，其余型号为空 NC）；
外部基准时钟 EXTTIMEBASE。
软件驱动与开发环境
操作系统支持
Windows 98/NT/2000/XP/2003、Linux 系统。
开发库与工具
D2K-DASK（Windows 底层 C 库）、D2K-DASK/X（Linux 驱动）；
DAQ-LVIEW：LabVIEW 专用 VI 驱动；
DAQ-MTLB：MATLAB 采集工具箱；
DAQBOY：简易上位测试软件；
编程语言支持：VB、VC++、BCB、Delphi。
机械、环境与电气功耗
尺寸：175mm × 107mm（不含连接器），68 针 VHDCI 母口；
工作温度：0~55℃；存储 - 20~70℃；湿度 5~95% 无凝露；
3 整机 + 5V 供电典型电流：
DAQ-2010：1.82A
DAQ-2016：2.26A
DAQ-2005：2.04A
DAQ-2006：1.82A
