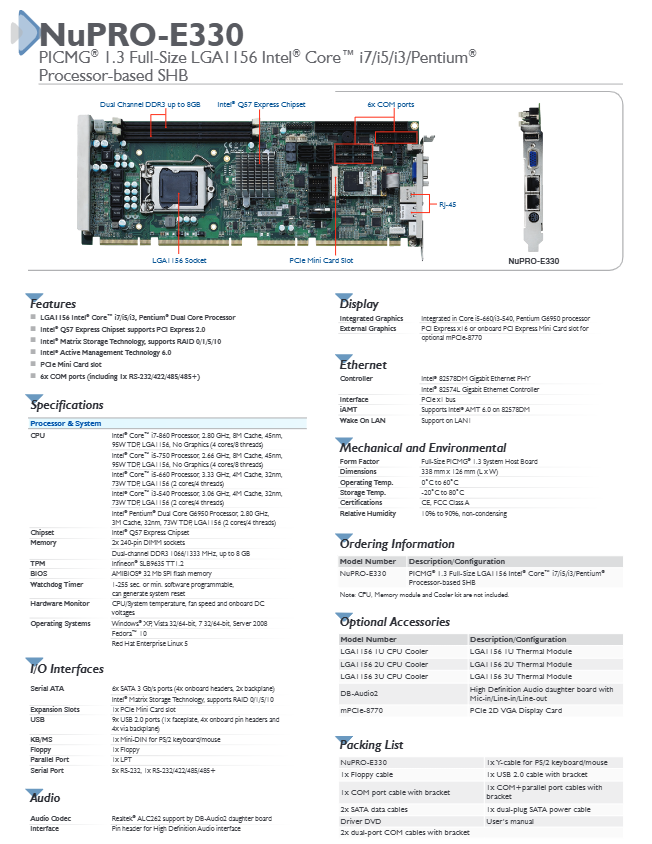

ADLINK NuPRO-E330 PICMG 1.3 全长工业主机板（SHB）
ADLINK NuPRO-E330 PICMG 1.3 全长工业主机板（SHB）
产品基础定位
NuPRO-E330 是PICMG 1.3 标准全长工业系统主机板（SHB），采用 LGA1156 插槽、Intel Q57 芯片组，适配酷睿 i7/i5/i3、奔腾双核桌面级工业 CPU，主打工控机箱整机方案，集成丰富工业串口、双千兆网、多 SATA 存储、扩展 mini PCIe，支持远程 AMT 管理、RAID 磁盘阵列，适用于设备自动化、测试仪器、工业监控等场景。
核心硬件平台（处理器 / 芯片 / 内存 / 固件）
1. 支持 CPU 列表（LGA1156）
型号 工艺 / 功耗 核心线程 / 缓存 核显说明
i7-860 45nm/95W 4 核 8 线程，8MB 缓存 无内置显卡
i5-750 45nm/95W 4 核 8 线程，8MB 缓存 无内置显卡
i5-660 32nm/73W 2 核 4 线程，4MB 缓存 集成 HD 核显
i3-540 32nm/73W 2 核 4 线程，4MB 缓存 集成 HD 核显
奔腾 G6950 32nm/73W 2 核，3MB 缓存 集成 HD 核显
2. 芯片组与平台特性
南桥：Intel Q57 Express，支持 PCIe 2.0 总线；
存储技术：Intel Matrix Storage，支持 RAID 0/1/5/10；
远程管理：Intel AMT 6.0 主动管理技术（LAN1 网口搭载 82578PHY 支持）；
TPM 安全：英飞凌 SLB9635 硬件安全芯片；
BIOS：32MB SPI AMI 固件；
看门狗定时器：软件可编程 1 秒～255 分超时，触发整机复位；
硬件监控：实时采集 CPU 温度、板卡温度、风扇转速、各路直流电压。
3. 内存规格
双通道 DDR3 架构，2×240pin DIMM 插槽，支持 1066/1333MHz，最大总容量 8GB。
4. 支持操作系统
Windows XP/Vista/7 32/64bit、Server 2008；Fedora 10、Red Hat Enterprise Linux 5。
全板 I/O 与扩展接口
1 存储接口（SATA）
共 6 路 SATA 3Gb/s 高速接口：板载 4 路插针、背板引出 2 路，全部支持 Intel RAID 阵列功能。
2 串口 COM（工业核心配置）
总计 6 路串口：
5 路标准 RS-232；
1 路多功能串口，软件可选 RS232/422/485/485 + 差分工业总线。
3 USB 2.0 接口
合计 9 路：后置面板 1 路标准口、板载 4 组插针、背板扩展 4 路，全部为高速 USB2.0。
4 传统外设接口
PS/2：Mini-DIN 复合键鼠接口（配套 Y 型转接线）；
1 路软驱插针；
1 路并口 LPT，适配老式打印 / 采集外设。
5 扩展插槽
1 个 PCIe Mini Card 插槽，可扩展网卡、无线、mPCIe 显卡模块（mPCIe-8770）。
6 显示系统
内置显示：仅 32nm Clarkdale 架构 i5/i3/G6950 CPU 自带集成 VGA 输出；
独立显示方案：
PICMG 背板 PCIe x16 扩展槽外接独显；
Mini PCIe 插槽选配 mPCIe-8770 VGA 显示子卡。
7 双千兆以太网
LAN1：Intel 82578DM PHY，PCIe x1，支持 AMT6.0、网络唤醒 WOL；
LAN2：Intel 82574L 控制器，PCIe x1；
双 RJ45 后置网口，工业双网隔离 / 冗余组网。
8 音频
板载 HD 音频插针，选配 DB-Audio2 子卡实现麦克风输入、线路输入 / 输出。
机械、环境与认证
规格尺寸：标准 PICMG1.3 全长 SHB，338mm × 126mm；
工作温区：0℃ ~ +60℃；存储温区：-20℃ ~ +80℃；
湿度：10%~90% 无凝露；
电磁认证：CE、FCC Class A 工业等级。
产品型号、选配配件、装箱清单
1 基础型号
NuPRO-E330（裸板，不含 CPU、内存、CPU 散热器）
可选配件
LGA1156 系列散热器：1U/2U/3U 三种高度，适配不同 PICMG 机箱风道；
DB-Audio2：高清音频扩展子板；
mPCIe-877：Mini PCIe VGA 显示卡。
出厂标准装箱物品
Y 型 PS/2 转接线、软驱排线、USB 挡板线、多组 COM 串口挡板线、并口线、2 根 SATA 数据线、双路 SATA 供电线、驱动 DVD 光盘、纸质用户手册。
