ADLINK PXIS-3320 15 槽 6U PXI 机箱
时间: 2026-07-27浏览次数：
ADLINK PXIS-3320 15 槽 6U PXI 机箱
ADLINK PXIS-3320 15 槽 6U PXI 机箱
产品型号与核心定位
PXIS-3320 为 19 英寸标准 6U 高度 15 槽 PXI 机箱，兼容6U PXI、CompactPCI（cPCI）两类模块，分两个功率版本：
PXIS-3320（标准版）：2 块 250W 热插拔电源，整机总功率 500W；
PXIS-3320/1000W（大功率版）：4 块 250W 热插拔电源，整机总功率 1000W；
核心应用场景
高速数字化仪、数字 IO 驱动卡、通信测试模块等高功耗 PXI 测量 / 自动化系统。
核心优势
标准 15 槽背板：1 个系统槽 + 14 个外设槽，完整 PXI 同步总线；
全热插拔设计：电源模块、前后双组风扇均可前端免拆机更换，缩短故障修复 MTTR；
整机智能监控：电压、温度、风扇转速实时检测，声光报警；
大功率冗余供电、前后双向风道强散热，满足长时间工业连续运行；
背板隔离信号地 / 功率地，降低测量地环路干扰。
整机硬件外观与布局
1. 前面板部件
15 个卡槽：Slot1 系统槽、Slot2 星触发槽、Slot3~14 通用外设槽；
右上控制区：电源开关、报警复位按钮、状态 LED 指示灯；
右下电源仓：2/4 块热插拔 cPS-H325 电源模块；
底部、顶部风扇仓：可抽拉式风扇托盘，螺丝固定。
2. 机箱侧 / 顶部 / 后部
两侧搬运把手，方便机柜拆装；
后部：AC 电源输入口、交流断路器、整机散热网孔；
3. 散热系统
双风道架构：底部 5 台 80mm 进风风扇、顶部 5 台出风风扇，共 10 台双滚珠无刷风扇；
单托盘风量 241CFM，整机总风量 482CFM；风扇故障会触发蜂鸣 + 闪烁告警。
CBX-6015 背板总线完整功能（核心）
背板符合 PXI Rev2.2、PICMG 2.0/2.11 标准，15 槽分区总线架构：
Slot1 系统控制器槽
专用主控位，推荐搭配 cPCI-6840/cPCI-6860A 控制器，也支持 PCI-8570 远程扩展主机控制；占用双连接器 P1/P2 完整 PCI 与 PXI 扩展信号。
Slot2 星触发（Star Trigger）专用槽
唯一星触发主控槽，向 Slot3~15 分发超低偏移触发信号（偏移 < 1ns），适合多模块高精度同步采集；自带 Local 本地总线。
Slot3~15 通用外设槽
14 个标准 6U 插槽，全部引出 PXI 标准总线：
10MHz 全局参考时钟（PXI_CLK10）：独立缓冲驱动，槽间时钟偏移 < 1ns，支持外部时钟输入切换；
8 路 PXI 触发总线：跨槽同步采集、时序控制；
Local 本地总线：相邻插槽 14 位并行模拟 / 数字侧带通道，不占用 PCI 带宽；
Star 星触发线路：Slot2 向各槽独立触发线；
背板电气设计：
双地分离：GND 信号地、FGND 功率保护地，默认隔离，可外部短接消除地环路；
多外部辅助接口：SMB 系统管理总线、复位、电源故障、时钟选择跳线、IO 电压选择端子。
电源系统详细参数
单电源模块 cPS-H325
交流输入 100~240VAC 47~63Hz，单块额定 250W，多路直流输出：
输出轨 典型电流 最大电流
+5V 25A 33A
+3.3V 18A 33A
+12V 5A 5.5A
-12V 0.5A 1A
供电特性：模块均流并联、热插拔、交流磁断路器保护；
功率上限区分：
PXIS-3320（2 模块）：总 500W；
PXIS-3320/1000W（4 模块）：总 1000W；
背板 IO 电压可选：跳线切换 VIO 为 + 3.3V 或 + 5V（出厂默认 + 5V）。
系统监控与告警机制
1. 三色状态 LED（前面板）
LED 类型 颜色 常亮 闪烁 熄灭
电源灯 绿 各路电压正常 - 无供电
温度灯 红 内部＜50℃ 温度＞50℃过热 检测故障
风扇灯 琥珀 风扇转速正常 风扇异常停转 检测故障
2. 声光报警
电压异常、超温、风扇损坏时内置蜂鸣器持续鸣叫；面板Alarm Reset按钮可静音复位告警。
3. 监控信号引出
背板 SMB 总线、FAL 电源故障、RST 系统复位信号可外接上位机远程监控机箱状态。

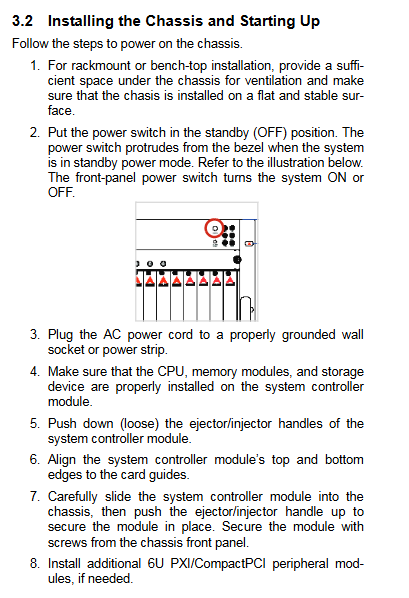

完整安装操作流程
装机前功耗计算：先统计所有 PXI 模块 + 控制器各路（3.3/5/±12V）总功耗，确认机箱功率版本满足负载；
机架 / 台面放置：四周预留通风空间，放置平稳；
模块安装规范：
整机断电，松开卡槽锁扣，对准导轨插入 6U 模块，扣紧把手并螺丝固定；优先安装 Slot1 主控、Slot2 星触发卡，再装外设；
上电步骤：接接地 AC 电源线→闭合后部断路器→前面板电源开关开机；
接地规范：背板 FGND 接大地保护，测量场景按需短接 GND 与 FGND；
热插拔更换部件（无需整机断电）：
电源模块：松开把手直接抽出替换；
风扇：松开仓盖螺丝，抽出风扇托盘更换风扇单元。
故障排查与定期维护
1. 整机无法开机故障排查表
电源线未插 / 插座无电：更换插座、检查线材；
后部交流断路器断开：断电后复位断路器再开机；
前面板电源开关未开启：拨至 ON 档位；
电源模块故障：观察电源 FAULT 告警灯，更换热插拔电源。
2. 定期清洁维护规范
清洁前必须整机断电、拔掉 AC 电源线；
内部：低压干燥气枪吹扫灰尘，顽固污渍用 75% 异丙醇擦拭后纯水擦净晾干；
外部：无尘软布 + 中性清洁剂擦拭，禁用研磨清洁剂；
风扇仓重点清理积灰，避免风道堵塞过热。
附录规格与背板引脚定义
1. 整机通用规格
尺寸：484×295×398mm（不含把手）；重量 23kg；
工作温区：0~50℃，存储 - 20~80℃；湿度 10%~90% 无凝露；
振动 / 冲击：运行 0.5GRMS，非运行 1.88GRMS；冲击 15G/11ms；
认证：CE、FCC Class A 工业电磁兼容；背板 UL94V-0 阻燃板材。

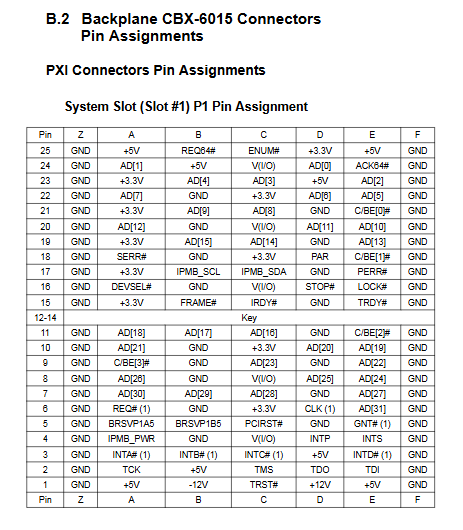

2. 背板引脚附录（B 章节）
完整收录：
CBX-6015 背板正反面图纸；
Slot1 系统槽、Slot2 星触发槽、Slot3~15 通用槽的 P1/P2 连接器全部引脚定义（PCI 地址、中断、PXI 时钟 / 触发 / 星触发 / Local 总线）；
总线分段、中断分配表（3 组 PCI 总线桥接）；
辅助端子定义：电源检测、INH 电源禁止、RST 复位、FAL 故障、SMB 管理总线、10MHz 时钟内外切换跳线。
