ADLINK USB-2405 24 位动态信号采集模块
产品定位与核心应用
1. 产品定义
USB-2405 是USB2.0 总线供电型 4 通道同步 24 位 Σ-Δ 动态信号采集模块,原生支持 IEPE 压电传感器激励,专为高精度振动、噪声动态测量设计,无需外接电源,便携即插即用。
2. 典型应用场景
设备振动测试、旋转机械状态监测、声学噪声测量、环境噪音分析、冲击振动采集。
3. 核心硬件亮点
4 通道同步采样,单通道最高 128kS/s;24bit 超高分辨率,内置数字抗混叠滤波;
软件切换 AC/DC 耦合,每通道内置 2mA IEPE 恒流激励,适配加速度传感器、麦克风;
丰富触发体系(软件 / 模拟 / 数字),支持预触发、门触发、中间触发等多种采集模式;
2 路多功能 3.3V TTL 数字 IO,可做计数器、PWM 脉冲、同步时钟、外部触发;
USB 总线供电,无外置电源;BNC 标准模拟接口,端子式数字 IO;
多安装方式:桌面立式、DIN 导轨、壁挂,适配实验室与工业控制柜。
完整硬件电气规格
3.1 通用物理 / 电源参数
接口:高速 USB2.0 Mini-B;整机仅 USB 5V@400mA 供电,无需适配器;
尺寸:156.5×114×41.3mm;配套多功能支架;
工作温区 0~55℃,存储 - 20~70℃;湿度 10%~90% 无凝露。
接口面板:4 路 BNC 模拟输入、4pin 弹簧端子 2 路 GPIO(GPI00/GPI01 + 双 DGND)。
3.2 模拟输入 AI 核心指标(4 通道同步)
ADC:24 位 Sigma-Delta,内置多级线性相位抗混叠 FIR 滤波;
采样档位:
高分辨率模式:1kS/s ~ 52.734kS/s,噪声 50μVrms;
高速模式:52.734kS ~ 128kS/s,噪声 65μVrms;
输入量程固定 ±10V,LSB 仅 1.19μV;8k 点全局 FIFO 缓存;
输入模式软件可选:差分(共模抑制 60dB@20Hz~1kHz)/ 伪差分;
耦合:AC(-3dB 截止 0.4Hz,隔绝直流偏置)/DC 直通;开启 IEPE 自动切 AC 耦合;
IEPE 激励:每通道可选 0/2mA 恒流,合规电压 24V;
保护:输入 ±60V 过压防护;通道串扰 1kHz 低至 - 102dB;
动态性能(25℃典型):1kHz 下动态范围 100dB,SFDR 104dB,THD 低至 - 94dB。
3.3 多功能数字 IO(2 路 3.3V TTL)
同一时间仅能启用一种功能,软件切换:
静态 DI/DO:默认上电输入,下拉;输出最大 24mA;
频率 / 事件计数器:最高 4MHz;
PWM 脉冲输出:最高 4MHz,软件配置周期与占空比;
外部数字触发输入(边沿触发,最小脉冲 20ns);
多卡同步采样时钟输入(1k~128kHz 连续时钟)。
整机结构与三种安装方式
配套一体式多功能支架,三种固定方案,带尺寸图纸:
桌面立式:模块卡入支架卡扣,直接放置台面;
DIN 导轨安装:搭配导轨套件,卡扣固定到标准工业 DIN 轨;
壁挂安装:支架预留 4 个 Φ3.4 安装孔,平头螺丝固定墙面;
背板旋转 ID 拨码:0~7 共 8 个设备编号,多卡同时连接时设置不同 ID 避免冲突。

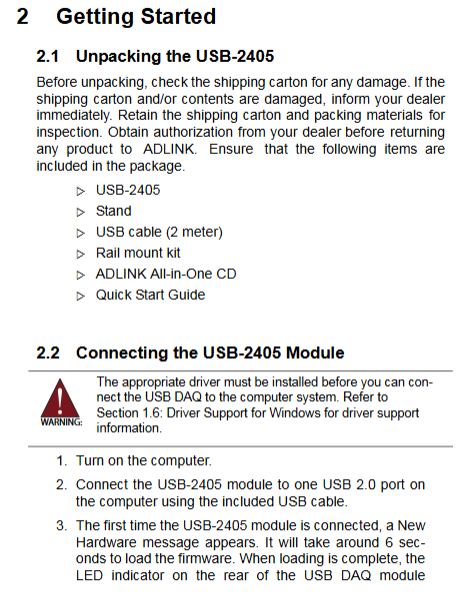

开箱与上电连接流程
开箱配件清单:USB-2405 主机、多功能支架、2 米 USB 线、DIN 导轨套件、驱动光盘、快速指南;
操作顺序:电脑开机→先安装光盘驱动 UD-DASK/DAQPilot→USB 线连接模块;
上电识别:固件加载约 6 秒,后置指示灯由琥珀转为绿色,Windows 设备管理器可识别 ADLINK USBDAQ 设备;
故障排查:无法识别多为 USB 口供电不足(本机需 400mA 电流),更换后置 USB2.0 接口。
模拟采集完整工作原理
6.1 前端信号配置规则
信号源类型 推荐输入模式
浮置传感器(IEPE 麦克风 / 加速度计) 伪差分
接地参考电压源 差分
IEPE 通路:2mA 恒流源串联隔直电容,自动滤除传感器直流偏置,仅输出振动交流信号至 ADC。

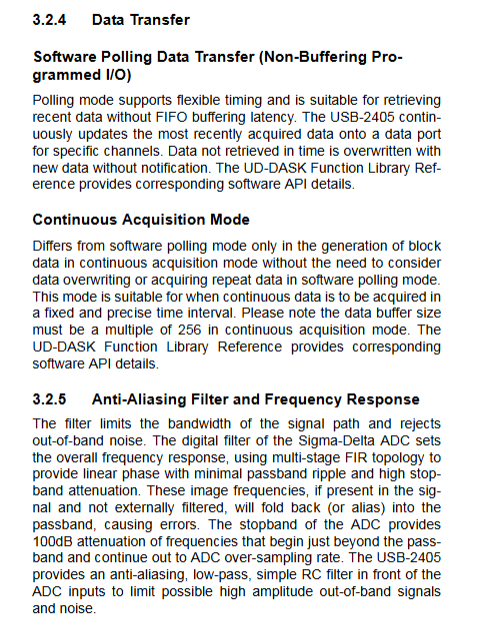

6.2 采样与数据传输
片上 DDS 时钟发生器,采样分辨率 0.0003Hz,档位由过采样倍数 512/256 区分;
两种传输模式:
轮询模式:实时读取最新值,无缓存,适合低速监测;
连续块传输:FIFO 缓存批量上传,缓冲区大小需 256 整数倍,适合长时间振动记录;
频响特性:带宽上限≈0.49× 采样率,带内波纹极小,带外抑制超 100dB 抑制混叠噪声。
完整触发系统(采集核心功能)
7.1 三类触发源
软件触发:代码调用直接启动采集,无需外部线路;
模拟通道触发:任选 4 路 AI 作为触发源,支持高于阈值 / 低于阈值两种判定;
数字外部触发:GPIO 检测上升 / 下降边沿,TTL 电平兼容。
7.2 全部采集触发模式
后触发(Post):触发后存储指定点数;支持多次重触发;
预触发(Pre):存储触发前 N 点,总缓存≤8k 点;触发前数据丢弃;
延迟触发(Delay):触发后延迟指定采样点再记录;支持重触发;
中间触发(Middle):触发点位于采集段中间,前后点数独立设置;
门触发(Gated):高 / 低电平持续期间持续采集,电平消失停止。
校准机制(保障长期测量精度)
出厂校准:校准参数固化至板载 EEPROM 原厂分区,不可覆盖;
自动自校准 Auto-Cal:无需外部标准源,依靠板载精密参考;操作前预热 15 分钟;
用户存储分区:自校准生成新修正系数可存入 EEPROM 用户区,随时一键恢复原厂校准;
校准逻辑:FPGA 内置 TrimDAC 修正偏移、增益误差,消除温漂带来测量偏差。
全套软件生态(Windows)
9.1 底层开发驱动库
UD-DASK 内核驱动:32/64 位 Windows 支持,提供 C/C++ 底层 API;最低版本 1.2.2.0627;
DAQPilot 开发套件:提供.NET、ActiveX、LabVIEW VI、MATLAB 工具箱,最低版本 2.6.1.0628。
9.2 免编程测试工具 U-Test
配套免费可视化上位机,无需代码即可完成全部功能测试:
功能:通道采集波形实时显示、FFT 频谱分析、AI 耦合 / IEPE 开关控制、数字 IO 读写、PWM / 计数器调试、数据日志保存;
界面分区:设备树、波形窗口、FFT 窗口、通道参数配置、数字控制面板。
