ADLINK PCIe-GIE7x 系列采集卡
ADLINK PCIe-GIE7x 系列采集卡
产品概述与型号区分
1. 产品定位
PCIe x4 代 GigE Vision PoE + 图像采集卡，分 2 端口、4 端口标准版 / PRO 专业版，通过网线同时给工业相机传输图像、PoE 供电、以太网同步触发，大幅简化视觉系统布线。
2. 四款型号核心差异

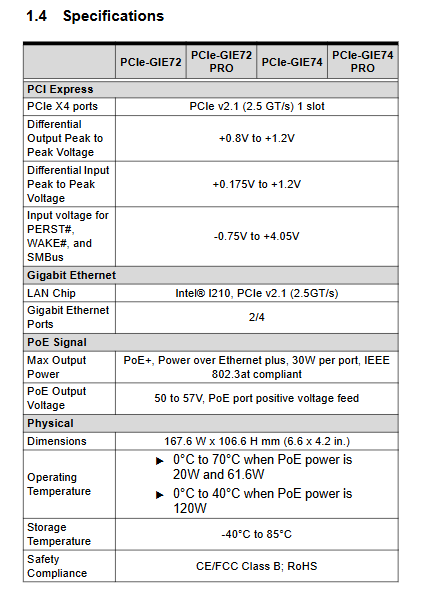

功能 PCIe-GIE72 PCIe-GIE72 PRO PCIe-GIE74 PCIe-GIE74 PRO
网口数量 2 路千兆 2 路千兆 4 路千兆 4 路千兆
PoE+ IEEE802.3at ✔ ✔ ✔ ✔
PoE 完整保护 / 功率管理 ✔ ✔ ✔ ✔
Jumbo 帧 9KB、IEEE1588、链路聚合 ✔ ✔ ✔ ✔
ToE 以太网同步触发 ❌ ✔ ❌ ✔
板载 SHA256 软件许可加密 EEPROM ❌ ✔ ❌ ✔
最大总 PoE 功率（双 12V Molex） 61.6W 61.6W 61.6W 120W（全系最高）
3. 典型应用场景
工业视觉检测设备、科研仪器成像、医疗影像采集设备。
核心硬件功能特性
总线与网络
PCIe x4 Gen1/Gen2 插槽兼容（可插入 x4/x8/x16 槽）；
独立千兆 RJ45 网口，单通道带宽 1Gbps；支持 9KB 巨帧、链路聚合、硬件 IEEE1588 精确时钟同步。
PoE + 供电系统（核心优势）
标准 IEEE802.3at PoE+，单网口最高输出 30W，自动识别 PoE (15.4W)/PoE+(30W)/ 非 PoE 相机；
多重硬件保护：欠压 UVP (29V)、过压 OVP (62V)、分级过流 ICUT、可自定义过温保护 (默认关断 130℃，恢复 90℃)；
功率预算智能分配：
仅 PCIe 插槽供电：总 PoE 上限 20W；
单 4Pin/6Pin 12V Molex：上限 61.6W；
PCIe-GIE74 PRO 双电源同时接入：最高 120W；
端口优先级：1>2>3>4，功率不足时优先保障低序号端口供电；
软件控制：单端口 PoE 通断、实时电压 / 电流 / 功耗监控、设备分级读取。
PRO 专属增值功能
ToE Trigger over 以太网触发：遵循 GigE Vision 标准，单广播报文同步多相机，无需额外触发线缆；外部边沿触发经固件下发动作指令，延迟固定无抖动，可配置采集启停、时间戳复位等指令；
内置软件许可加密芯片：SHA256 安全 EEPROM，无需加密狗，支持按功能授权、防盗版，配套 Smart GigE SDK 管理授权。
通用 IO 与中断
板载隔离 4 路外部触发输入 DI，配套前置 DB 触发端子；多卡、多相机组网支持。
系统兼容
操作系统：Win7/8.1/10 32/64 位；开发语言：C#、VB.NET、VC++。
PoE/PoE + 标准参数对比
参数 PoE 802.3af PoE+ 802.3at
PSE 最大输出 15.4W / 口 30W / 口
设备端可用功率 12.95W 25.5W
供电电压 (PSE 侧) 44~57V 50~57V
最大工作电流 350mA 600mA
板卡硬件布局、接口与拨码
1. 板载连接器
RJ45 千兆网口：8 芯同时传输数据 + PoE 电源；双色指示灯区分速率 (绿 100M / 黄 1000M)、链路 / 数据闪烁状态；配套独立 PoE 供电指示灯。
12V 辅助供电接口
4Pin CN3：+12V、GND、+5V，单路最大 61.6W；

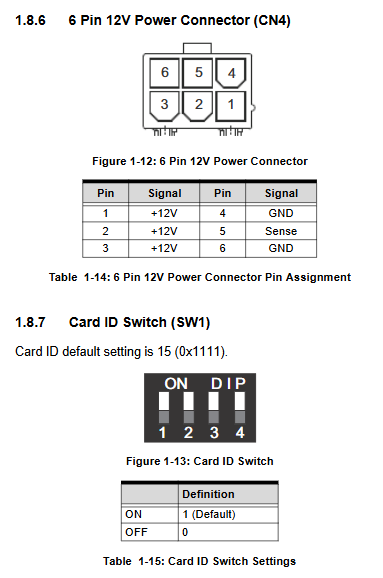

6Pin CN4：三路 + 12V，支持双路并联，GIE74 PRO 可达 120W 总功率。
触发端子 CN6：10Pin 隔离 4 路数字触发输入 DI，配套可选机箱 DB 扩展触发口。
2. 拨码开关
SW1 Card ID 拨码：4 位 DIP，0~15 共 16 个板卡编号，默认全 ON (15)，多卡区分硬件 ID。
SW3 PoE 硬件总开关
位 1：PoE 全局使能 (默认 OFF 开启，ON 关闭)；
位 2：上电 PoE 初始状态 (默认 OFF 上电即开，ON 上电关闭)。
3. 板载状态 LED
网口通路 LED：PCIe 交换链路正常闪烁，异常常亮 / 熄灭；
电源故障 LED：常亮代表 PCIe 交换芯片异常；
独立 PoE 端口指示灯：黄色常亮代表端口正在输出 PoE 电力。
硬件安装流程
开箱检查包装配件：采集卡、快速入门指南，运输破损立即联系经销商；
断电拆机，选取空闲 PCIe x4/x8/x16 插槽，释放静电后手持板卡边缘插入，锁紧固定螺丝；
根据相机功率需求，接入 4/6Pin 12V 外部电源；
千兆网线连接 GigE 相机，外部触发信号接入 DI 端子；
开机安装 Intel I210 配套网卡驱动、ADLINK Smart GigE SDK；
通过 Power Management 工具配置 PoE 功率、ToE 同步、软件授权。
安全规范重点
操作前整机断电，禁止带电插拔板卡、网线、电源；
PoE 系统仅限室内使用，不可户外部署；
板卡散热器高温，停机冷却后再触碰；
禁止自行拆解维修，故障联系原厂授权工程师；
电源线缆稳固固定，避免挤压、弯折破损；
存储 / 工作温区：0~70℃(PoE 满载工况)，湿度无凝露。
软件工具与开发支持
Smart GigE SDK：图像采集、ToE 触发、软件许可授权全套开发库；
PoE Power Management Utility：可视化监控端口功耗、配置功率预算、过温阈值；
配套示例源码，支持 C#/C++/.NET 快速开发视觉程序；
驱动可在凌华官网、Intel 官网下载 I210 以太网控制器驱动。
