ADLINK PCIe-7856 / PCIe-7853 分布式运动与 IO 主控制器 PCIe 采集卡
时间: 2026-07-27浏览次数：

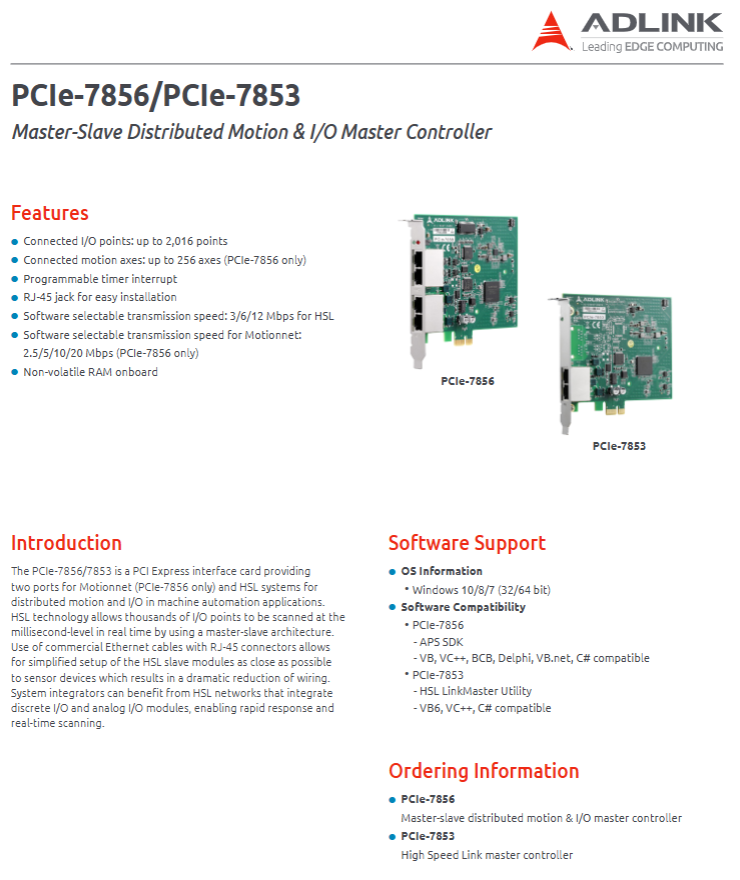

ADLINK PCIe-7856 / PCIe-7853 分布式运动与 IO 主控制器 PCIe 采集卡
ADLINK PCIe-7856 / PCIe-7853 分布式运动与 IO 主控制器 PCIe 采集卡
产品基础定位与概述
1. 产品定义
PCIe-7856、PCIe-7853 是PCIe x1 即插即用主控制器板卡，面向机械设备自动化场景，搭载双工业总线接口实现远程分布式 IO 与运动轴控制：
PCIe-7856：同时支持 Motionnet 运动总线 + HSL 高速 IO 总线，兼具运动控制与大规模 IO 采集能力；
PCIe-7853：仅支持 HSL 高速 IO 总线，纯远程分布式 IO 主站控制器，无运动控制功能。
2. 核心技术架构优势（HSL 总线）
采用主从架构，可毫秒级实时扫描上千点 IO；使用标准 RJ45 以太网网线布线，从站模块可就近安装在传感器、执行器旁，大幅缩短现场线缆长度；同时兼容数字量、模拟量混合从站模块，实时响应速度优异。
核心功能特性（Features）
扩展能力上限
最大接入 IO 点数：两款卡统一最高支持 2016 点远程 IO；
运动轴控制：仅 PCIe-7856 支持，最多管控 256 根运动轴；PCIe-7853 无运动控制通道。
总线速率软件可调
HSL 总线：3/6/12 Mbps 可选，出厂默认 6 Mbps；
Motionnet 总线（仅 7856）：2.5/5/10/20 Mbps 可选，出厂默认 20 Mbps。
硬件配套功能
板载非易失性存储器（NV RAM），断电保存配置；
可编程定时器中断，支持状态回读中断；
RJ45 标准化接口，现场安装布线便捷。

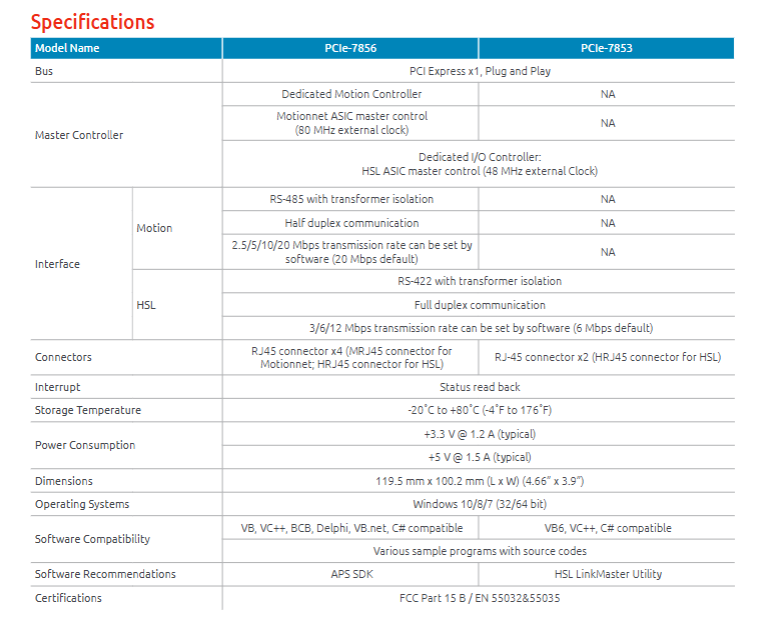

两款型号硬件规格对比
参数项 PCIe-7856 PCIe-7853
总线接口 PCIe x1 PnP PCIe x1 PnP
运动控制器 专用 Motionnet 运动 ASIC（80MHz 外部时钟） 无（NA）
IO 控制器 专用 HSL ASIC（48MHz 外部时钟） 专用 HSL ASIC（48MHz 外部时钟）
Motionnet 物理层 隔离变压器 RS-485，半双工 不支持
HSL 物理层 隔离变压器 RS-422，全双工 隔离变压器 RS-422，全双工
RJ45 接口数量 4 个（MRJ45 运动口 + HRJ45 HSL 口） 2 个（HRJ45 HSL 专用口）
功耗（典型值） +3.3V@1.2A；+5V@1.5A 同左
板卡尺寸 119.5 mm × 100.2 mm 同左
存储温度 -20℃ ~ +80℃ 同左
中断机制 状态回读中断、可编程定时中断 同左
认证标准 FCC Part 15 B、EN 55032 同左
软件系统与开发支持
1. 操作系统兼容
统一支持 Windows 7/8/10 32 位、64 位系统。
2. 配套软件与开发环境
PCIe-7856
专用开发包：APS SDK；
兼容开发语言：VB、VC++、BCB、Delphi、VB.NET、C#；
提供完整源码示例程序。
PCIe-7853
配套工具：HSL LinkMaster Utility（HSL 总线调试配置工具）；
兼容开发语言：VB6、VC++、C#；
配套完整源码样例。
订货型号说明
PCIe-7856：主从分布式运动 + IO 一体化主控制器；
PCIe-7853：纯 HSL 高速链路 IO 主控制器（无运动控制）。
