ADLINK PCI-6308 系列隔离模拟输出板
ADLINK PCI-6308 系列隔离模拟输出板
产品系列型号与核心定位
PCI-6308 是带电气隔离的 PCI 模拟量输出卡，共 3 款硬件型号，适配工业过程控制、伺服驱动、变送器、测试信号源场景：
PCI-6308V：8 通道隔离电压输出（基础款）
PCI-6308A：8 通道隔离电压 + 8 通道隔离电流输出（搭载 EXP-8A 子板，电压同步转电流）
PCI-6304V：4 通道隔离电压输出（精简款）
核心硬件优势
数模转换：12 位 AD7564 DAC，无丢失码，内置 REF102 精密 10V 基准（温漂≤2.5ppm/℃）；
强隔离防护：模拟输出 3750Vrms 光电隔离，数字 IO 2500Vrms 隔离，隔离主机与现场设备；
总线兼容：新版 0A5 支持通用 3.3V/5V PCI 总线，老版本仅支持 5V PCI；
自带板载 DC-DC 隔离电源，提供 ±15V 辅助电源给外部变送器；
集成 4 路隔离 DI、4 路隔离 DO，模拟输出 + 数字开关量一体化；
输出量程跳线自定义，电流输出软件可编程多档工业标准区间。
完整电气规格参数
1. 模拟电压输出（PCI-6308V/6308A 通用 8 通道）
分辨率：12bit，保证 11bit 线性无丢失码；
可选量程（跳线切换）：双极性 ±10V、单极性 0~10V、自定义 0~ 外部参考电压（≤15V）；
驱动能力：单通道最大 ±20mA；建立时间 10μs（-10V~+10V 阶跃）；4 通道同步更新耗时 13.96μs；
线性误差：±0.2LSB 满量程，增益误差 ±1LSB；上电 / 复位默认输出 0V；
隔离耐压：3750Vrms（PC410 光耦），数据传输方式为程序控制 I/O。
2. 模拟电流输出（仅 PCI-6308A，8 通道）
转换芯片：XTR110 精密 V/I 转换器，电压输出与电流输出一一对应；
软件可选 3 档标准电流区间：0~20mA、4~20mA、5~25mA；
性能：建立时间 17μs，斜率 1.3mA/μs，非线性误差 ±0.01% 满量程；输出内阻≤10Ω；上电默认 0mA。
3. 隔离数字输入 DI（4 通道）
隔离耐压 2500Vrms；输入耐压最高 34VDC；
逻辑电平：低电平 0~3V，高电平 3.2~34V；单通道 2.4kΩ 限流电阻；
电路结构：双向稳压二极管 + 光耦隔离，支持宽电压工业开关信号。
4. 隔离数字输出 DO（4 通道）
隔离耐压 2500Vrms；集电极开路光耦晶体管输出；
最大灌电流 50mA，外接电源最高 24V；必须外接串联电阻才能正常工作。
5. 板载辅助电源与通用机械环境
辅助 ±15V 输出：PCI-6308V 最大 200mA；PCI-6308A 全通道 25mA 输出时仅 20mA；
功耗：6308V 典型 + 5V 220mA、+12V 175mA；6308A 满载最高 + 12V 530mA；
外形：半长 PCI 板卡 172mm×105mm；接口 37 针 D-Sub 母座 CN1；
温湿度：工作 0~55℃，存储 - 20~80℃，湿度 5%~95% 无凝露。
硬件安装、跳线与配套端子板
1. 开箱与防静电规范
板卡含静电敏感芯片，操作必须佩戴防静电手环、在防静电垫操作；上电前检查无运输损伤。
套件标配：PCI 板卡、驱动光盘、本用户手册、软件安装指南。

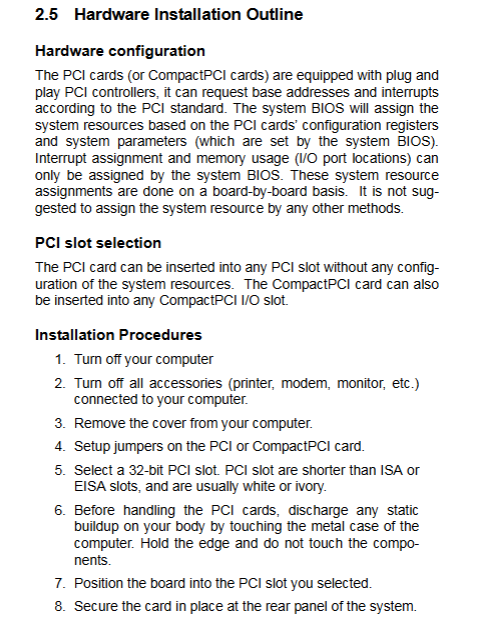

2. 硬件安装步骤
整机断电、外设断电，打开机箱；
根据需求提前设置板卡跳线；
任选白色 / 米色 32 位 PCI 插槽，触摸机箱释放静电，手持板卡边缘插入插槽并锁紧固定螺丝；
Windows 系统开机自动即插即用识别硬件，按驱动光盘指引安装软件。
3. CN1 37 针接口引脚定义
包含 8 路电压输出 V0~V7、8 路电流输出 A0~A7（仅 6308A）、4DI/4DO、模拟地 AGND、数字隔离地 DIGND/DOGND、外部参考 ExtVref、±15V 板载电源，区分模拟回路与数字隔离回路地，避免干扰。
4. 跳线配置规则
通道跳线 JP1~JP8：单通道切换单极性 / 双极性输出模式；
JP9/JP10：分组统一配置输出极性；
JP11/JP12：切换 DAC 基准源（内部 10V / 外部 ExtVref 输入）；
默认出厂配置：±10V 双极性、内部基准电压。
5. 配套端子转接板
ACLD-9137：标准 37 针螺丝端子，直连板卡 DB37 接口；
ACLD-9188：重载型 37 针端子；
DIN-37D：支持 DIN 导轨安装，配套 1 米 37 针线缆，适合控制柜固定布线。
寄存器底层地址与硬件工作原理
1. I/O 地址映射（BIOS 自动分配基地址）
基地址 + 00~0E：8 路 12 位 DAC 输出寄存器（只写）；00H 位 0 为 DA 数据发送状态位；
基地址 + 40H：数字 IO 寄存器（写 = DO 输出，读 = DI 输入 + DO 回读）；
其余地址保留备用；PCI 配置寄存器由 BIOS 即插即用自动分配，禁止手动修改基地址 / 中断。
2. 模拟电压输出原理
12 位无符号数据 0~4095 对应满量程：
±10V：0= -10V，2048=0V，4095=+9.99969V；
0~10V：0=0V，2048=5V，4095=+9.99969V；
自定义 0~Vref：0=0V，2048=Vref/2，4095=Vref；
DAC 串行传输存在 13μs 延迟，软件需读取状态位确认传输完成再下发新数据。
3. 电流输出转换原理（6308A 专属）
板载 XTR110 V/I 芯片，每一路电压输出直接驱动对应电流源，软件函数切换 0~20mA/4~20mA/5~25mA 三种输出区间，负载典型 250Ω。
4. 隔离 DI/DO 电路原理
DI：2.4kΩ 限流 + 双向稳压管保护，光耦隔离主机侧与现场信号；
DO：集电极开路光耦输出，无内置上拉，外部必须串联电阻供电。
全平台软件生态与驱动支持

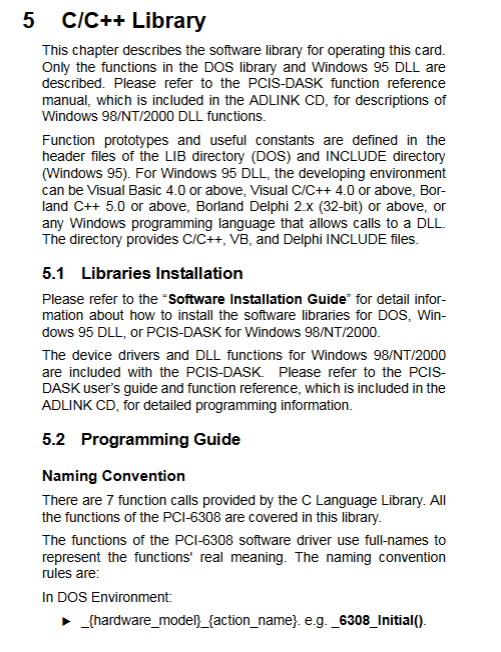

1. 底层开发库（C/C++）
提供 DOS、Windows 95 DLL、PCIS-DASK（Win98/NT/2000/XP）、PCIS-DASK/X（Linux）库，支持 VC、VB、Delphi、GCC 等开发环境，核心 API：
_6308_Initial：板卡初始化（所有操作前置调用）；
_6308_Software_Reset：软件复位 IO 寄存器；
_6308_DA：单通道 DA 输出；_6308_DA_0_3/_6308_DA_4_7：4 通道同步输出；
_6308_Get_DA_Status：查询 DAC 数据传输状态；
_6308_DI：读取 4 路隔离数字输入；_6308_DO：控制 4 路隔离数字输出；
_6308_I2V_Control：仅 6308A，切换电流输出量程模式。
2. 第三方组态 / 测试软件驱动
全部驱动随板卡光盘附赠，区分免费无许可、商用需许可两类：
免费免许可
DAQ-LVIEW：LabVIEW 专用 VI 驱动；
PCIS-VEE：HP VEE 测试软件驱动。
商用需授权
PCIS-OCX：ActiveX 控件，适合 VB/VC 快速开发；
DASYLab PRO：数据采集分析软件；
PCIS-DDE：DDE 服务器，适配 InTouch；
PCIS-ISG：ISaGRAF 软 PLC 驱动；
PCIS-ICL：InControl 组态驱动；
PCIS-OPC：OPC 服务器，对接主流工业上位机客户端。
