ADLINK PCI-7432 隔离数字量 I/O 采集卡
ADLINK PCI-7432 隔离数字量 I/O 采集卡

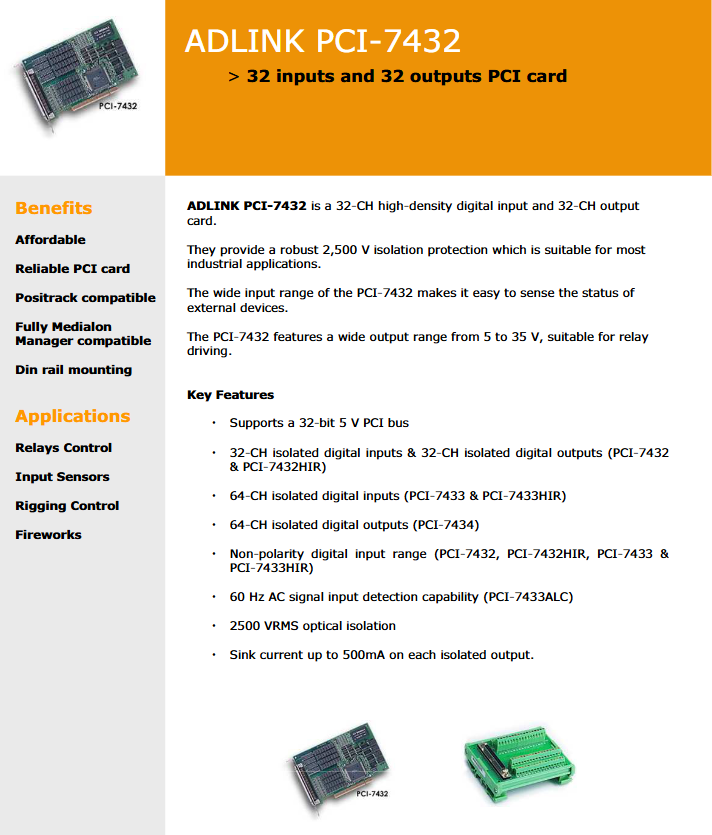

产品基础定位与核心优势
1. 产品定义
PCI-7432 是32 通道隔离数字输入 + 32 通道隔离数字输出高密度 PCI 工业采集卡，属于 PCI-743X 系列数字 IO 产品线，搭载 2500 VRMS 光电隔离，适配工业强干扰场景。
2. 产品核心亮点（Benefits）
高性价比、工业级稳定可靠；
兼容 Positrack、Medialon Manager 专业控制软件；
配套端子板支持 DIN 导轨安装，现场布线便捷。
3. 典型应用场景
继电器通断控制、外部传感器信号采集、舞台机械吊点控制、烟花燃放时序控制等工控 / 舞台演出控制场景。
PCI-743X 全系列型号区分
同系列多款隔离数字 IO 卡通道配置差异化：
PCI-7432 / PCI-7432HIR：32 隔离 DI + 32 隔离 DO（本文档核心型号）
PCI-7433 / PCI-7433HIR：纯 64 通道隔离数字输入；PCI-7433ALC 额外支持 60Hz 交流信号检测
PCI-7434：纯 64 通道隔离数字输出
关键硬件功能特性（Key Features）
总线：支持 32 位 5V 标准 PCI 总线；
隔离防护：全通道 2500 VRMS 光电隔离，隔离输入无极性设计；
中断功能：DI 通道 0、通道 1 可作为硬件中断触发源；
数据传输：采用程序控制 I/O（Programmed I/O）方式；
输出驱动能力：单隔离输出通道最大灌电流 500mA；
输入适配：宽电压输入，可直接读取外部设备开关状态；
输出适配：输出供电范围 5~35V，可直接驱动继电器线圈。
详细电气规格（Specifications）
（一）隔离数字输入 DI（32 通道）
输入电压：最大 24V 无极性；逻辑高电平 5~24V，逻辑低电平 0~1.5V；
输入阻抗：单通道 2.4kΩ，功率 0.5W；
隔离耐压：2500 VRMS；
电路结构：集电极开路晶体管结构，支持共地 / 共电源两种接线模式，既可灌电流也可拉电流。
（二）隔离数字输出 DO（32 通道）
输出器件：达林顿管集电极开路输出，灌电流型；
电流规格：单通道 100% 占空比最大 500mA；全部通道同时输出时仅允许 20% 占空比、单通道 500mA；
功耗：每 8 路 DO 为一组芯片，单芯片最大功耗 2.25W；
外部供电范围：5~35V；隔离耐压 2500 VRMS；
感性负载要求：继电器、电机线圈等电感负载必须外接 VDD 外部电源引脚。
（三）通用机械与环境参数
I/O 接口：100 针 SCSI-II 母座；
板卡尺寸（不含连接器）：156mm × 106mm；
主机供电：+5V 典型电流 530mA；板载自带非稳压 5V 输出引脚 V5V；
工作温区：0~60℃；存储温区：-20~80℃；
湿度：5%~95% 无凝露环境。
（四）引脚定义说明
IDI_n：第 n 路隔离数字输入；IDO_n：第 n 路隔离数字输出；
VDDm：输出分组公共供电引脚（分多组 VDD1/VDD2/VDD3 等）；
IGND：隔离输出回路专用地；COM1/COM2/COM3/COM4：输入分组公共端；
V5V：板载自带 5V 电源输出；NC：空引脚无功能。
配套配件与订购型号
完整套件型号 AK_7432：PCI-7432 板卡 + DIN 导轨端子板 + 配套线缆；
端子板 DIN-100S：100 针 SCSI-II 接口、支持 DIN 导轨安装，标配 1 米 ACL-102100 连接线；
配件作用：拆分板卡高密度接口，方便现场端子接线。

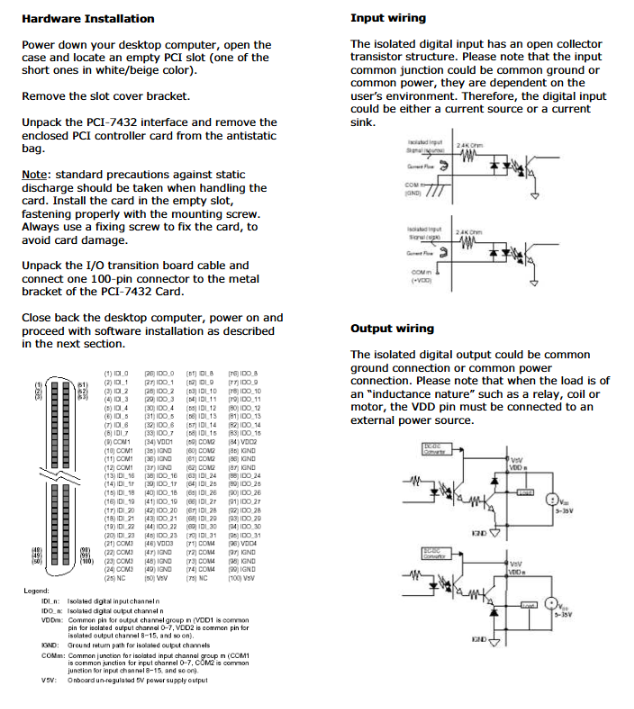

硬件安装完整步骤
断电关机，打开机箱，选取空置白色 / 米色短 PCI 插槽，拆除挡板；
防静电操作：从防静电袋取出板卡，避免静电击穿芯片；
将 PCI-7432 插入 PCI 插槽，必须固定螺丝防止板卡松动损坏；
连接 100 针 SCSI 线缆，一端接板卡金属接口，另一端接 DIN 端子板；
闭合机箱，上电后进行软件驱动安装。
软件驱动与 Medialon 控制软件安装
1. Windows 2000 驱动安装流程
配套驱动光盘安装，开机系统自动识别新 PCI 硬件；
硬件向导弹窗时指定光盘驱动器（D 盘）加载驱动文件；
安装完成点击 “完成”，无需重启电脑即可使用；
2. Medialon MxM 控制软件适配
软件内直接选择 Adlink PCI-7432 硬件驱动模块，无需额外单独安装插件；
设备创建、指令调用参考 MxM 内置帮助文档；
板卡原生全兼容 Medialon Manager 舞台控制软件。
安装故障排查方案
常见问题自检步骤
硬件层面：确认板卡完全插紧、固定螺丝锁紧；
驱动层面：核对驱动完整安装；
系统层面：打开 Windows 设备管理器查看是否存在硬件资源冲突；
冲突修复：卸载设备驱动、整机断电重启后重新识别安装；
仍无法解决：联系 Medialon 官方技术支持。
联系支持需提供信息清单
Medialon Manager 软件版本、PCI-7432 MxM 插件版本；
PCI-7432 板卡型号、序列号；
PC 主机品牌型号、Windows 系统版本；
设备管理器是否报错、是否在其他电脑测试过板卡。
