ADLINK M-322 工业 ATX 主板
时间: 2026-07-23浏览次数：
ADLINK M-322 工业 ATX 主板
ADLINK M-322 工业 ATX 主板
基础信息
产品型号：M-322 标准工业 ATX 主板，物料号 50-1Z052-1020，手册版本 V2.02；修订记录：V2.00 初版、V2.01 修正前面板针脚图、V2.02 修正文字错误与各地办事处地址。
产品定位：Intel Q35 芯片组 LGA775 工控主板，面向自动化、医疗、测试测量、电信设备，兼顾老 ISA/PATA 传统外设与高速 SATA、双千兆、多 PCI 扩展。
产品概述与完整规格
1.1 装箱标配与可选配件
标准包装：M-322 主板、I/O 挡板、2 条 SATA 数据线、2 条 SATA 电源线、单串口挡板线、双串口挡板线、驱动光盘、本手册。
1.2 核心硬件平台
CPU：LGA775 插座，Conroe/Wolfdale/Yonah 架构酷睿 2 四核 / 双核、奔腾双核、赛扬，FSB 800/1066/1333MHz，功耗 35~95W；
芯片组：Intel Q35 GMCH + ICH9DO 南桥；集成 GMA3100 显卡，支持 DX9；
内存 4×240Pin DDR2 DIMM 双通道插槽，DDR2 667/800，最大 8GB；
BIOS：32Mb AMI SPI BIOS，搭载 Infineon SLB9635 TPM1.2 硬件安全芯片；
存储：6 路 SATA 3Gbps（支持 RAID0/1/5/10）+1 路 PATA IDE + 软驱接口；
扩展插槽：1×PCIe x16 独显槽、1×PCIe x1、5 路标准 PCI，最大化兼容老式采集卡；
网络：双 Realtek RTL8111C PCIe 千兆网，支持 PXE、WOL 远程唤醒；
串口体系：后置 COM1 (RS232)，板载 COM2/3 (RS232)、COM4 (RS232/422/485 可跳线切换)；
通用 I/O：12 路 USB2.0（后置 4 路 + 板载 8 路插针）、LPT 并口、8 路 GPIO、硬件看门狗、整机电压 / 温度 / 风扇监控；
音频 Realtek ALC888 HD 8 声道音频，前置音频插针、S/PDIF 数字输出。
1.3 电气功耗（E6400 双核空载 / 满载实测）
待机空载总功耗 31.93W，满载 3D 压力测试 54.64W；
供电轨：+5V、+3.3V、+12V、5VSB 待机电源完整参数。
1.4 环境与机械
版型：标准 ATX 305×244mm；
工作温度 0~60℃，存储 - 20~80℃；湿度 10~90% 无凝露；
认证 CE/FCC A 类工业标准。
1.5 硬件架构逻辑
CPU 通过 1333MHz FSB 连接 Q35 北桥，北桥管控双通道 DDR2、GMA3100 核显、PCIe x16；
北桥通过 DMI 2GB/s 链路连接 ICH9DO 南桥；
南桥分出：6 路 SATA、12 路 USB、PCIe 总线（双千兆网卡、PCIe x1）、LPC 低速总线；
LPC 挂载 Winbond W83627 Super I/O（4 路串口、并口、软驱）、TPM、SPI BIOS、ALC888 音频；
板载看门狗、硬件监控、GPIO 全部接入 LPC 管理总线。
连接器、跳线完整定义

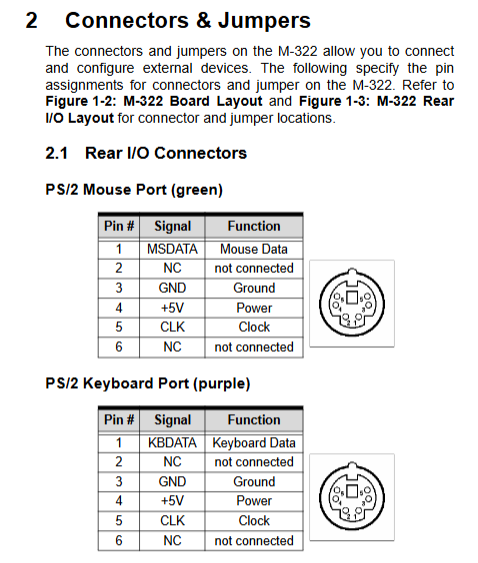

2.1 后置 I/O 面板接口
PS/2 键鼠、DB15 VGA、DB9 COM1、25 针 LPT 并口、4×USB2.0、双 RJ45 千兆网、三色音频口；
网口指示灯：橙色 = 链路，绿色 = 1G、橙 = 100M、灭 = 10M。
2.2 全部板载内置插针
供电：24Pin ATX 主电源、8Pin CPU 12V 辅助；
风扇：CPU 4Pin PWM 风扇、机箱风扇、电源风扇；
存储：SATA1~6、40Pin PATA IDE、34Pin 软驱；
外设：COM2/3/4 串口、LPT、8 路 20Pin GPIO、前置音频、CD 光驱音频、S/PDIF 数字音频；
机箱：前置面板（电源键、重启、硬盘 / 电源 LED）、机箱开盖检测；
拓展：4 组 USB2.0 前置插针、SPI BIOS 烧录口、功放音频插针。
2.3 核心功能跳线（工控关键配置）
CLRTC：清除 CMOS 跳线，断电短接 2-3 秒恢复 BIOS 出厂；
JCOMPWR1~4：COM1~4 串口供电选择，默认 RI 振铃，可切换 + 5V/+12V；
JCOMPWR5/6/7：COM4 协议切换，三档跳线切换 RS232/422/485，配套终端电阻配置。
硬件安装步骤
3.1 LGA775 CPU 安装规范
必须完全断电、防静电操作；
打开插座压杆与压板，取下保护盖（返修需保留）；
3 CPU 三角标识对齐插座定位角，禁止暴力按压；
4 扣合压板锁紧压杆，均匀涂抹导热硅脂安装散热器。
3.2 DDR2 内存安装
双通道配对规则：A1/A2 为通道 A，B1/B2 通道 B；推荐同容量同规格内存；单 / 双面条、128Mb 颗粒存在兼容性限制；4 条 1GB 内存 32 位 XP 无法识别完整 8GB。
3.3 驱动安装流程
驱动光盘分芯片组、显卡、双网卡、HD 音频、TPM、英特尔矩阵存储（RAID）六大目录；
Windows XP 安装 SATA RAID 需 F6 软盘预加载驱动；Vista/Win7 无需软盘；支持 XP/Vista/Win7/Server2008/Fedora12 系统。
AMI BIOS 完整设置（开机 Del 进入）
4.1 Main 主界面
系统时间、软驱型号、6 路 SATA 硬盘识别、SATA 模式（兼容 / 增强 / RAID/AHCI）配置。
4.2 Advanced 高级菜单（核心配置）
USB 配置：USB 开关、Legacy 传统 USB 支持（DOS/PE 识别键鼠）；
可信计算：TPM 芯片启用 / 清除密钥；
TXT/Intel VT 虚拟化开关；
CPU 设置：超线程、SpeedStep 节能、硬件预取、XD 防病毒位；
芯片组设置：内存重映射、核显共享显存、主显卡选择（IGD 核显 / PCIe 独显）、扩频时钟；
板载设备：4 路串口地址 IRQ、并口模式、双网卡 PXE 启动开关、JMicron PATA 控制器；
PCI/PnP：BIOS / 系统分配 PCI 中断。
4.3 Power 电源菜单
ACPI S1/S3 待机选择、S3 唤醒视频输出、硬件监控（实时 CPU / 主板温度、各路电压、风扇转速）、智能风扇三档曲线（静音 / 均衡 / 性能）；
APM 配置：断电恢复上电、RTC 定时开机、可编程看门狗（1~255 秒 / 分钟）。
4.4 Boot 启动菜单
启动设备优先级、快速自检、开机 NumLock 状态、开机密码、报错 F1 等待开关。

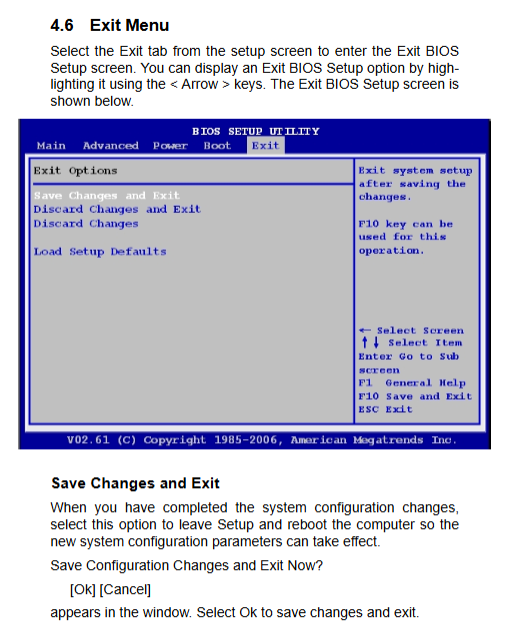

4.5 Exit 退出菜单
保存 / 放弃修改、载入安全 / 最优出厂默认。
两大附录工业开发资料
附录 A：看门狗定时器 WDT
功能：1~255 秒 / 分钟超时自动复位整机，BIOS 可记录看门狗重启标记；
提供底层 IO 端口读写示例代码（W83627 Super I/O 寄存器操作），供 Windows/Linux 二次开发。
附录 B：系统底层资源
完整表格：内存地址映射、DMA 通道、固定 / 可变 IO 端口、PIC/APIC 双模式 IRQ 中断分配、PCI 设备总线映射、PCI 中断路由矩阵，用于工控卡中断冲突排查、底层驱动开发。
安全操作规范
拆装必须断电防静电，主板锂电池更换错误存在爆炸风险；
2 禁止液体、粉尘、高温密闭环境使用；
3 电源、主板故障仅凌华授权工程师维修，禁止私自拆解；
4 长期闲置设备断开市电。
