ADLINK IMB-M43H 工业 ATX 主板
时间: 2026-07-23浏览次数：
ADLINK IMB-M43H 工业 ATX 主板
ADLINK IMB-M43H 工业 ATX 主板
产品简介与装箱选配
1.1 标准装箱清单
1 片 IMB-M43H 主板、后置 I/O 挡板
1.2 可选配件
2 口 USB 挡板线、单 LPT 打印挡板线、2 路串口挡板、LGA1151 2U 散热模组
完整硬件核心规格
2.1 核心运算平台
CPU：LGA1151 插槽，6 代 / 7 代桌面酷睿 i7/i5/i3、奔腾、赛扬，区分 35W 低功耗 TE 嵌入式版与 51/54/65W 标准版，14nm 工艺，支持 VT 虚拟化、超线程。
芯片组：Intel H110
内存 双 288Pin DDR4 插槽，双通道 DDR4 2133MHz，最大 32GB
BIOS 128Mb AMI UEFI SPI 固件，图形化可视化设置界面
2.2 扩展插槽（核心工业优势）
1×PCIe3.0 x16（独显 / 高速采集卡）、1×PCIe2.0 x4、5 路标准 PCI2.2 插槽，最大化兼容老式工业 ISA/PCI 采集设备。
2.3 I/O 接口总览
后置面板 IO
网口：双 Intel 千兆 LAN（I219-LM+I211-AT），支持 PXE 网络启动、WOL 远程唤醒
串口：2 路 COM5/6，硬件支持 RS232/422/485 带自动流控
显示：VGA（1920×1200）+HDMI（4K@24Hz）
USB：4×USB3.0、2×USB2.0
音频：Mic In/Line In/Line Out 三孔
PS/2 复合键鼠口
板载内置拓展插针
串口拓展：COM1~4 共 4 路 RS232
USB 拓展：2 组前置 USB2.0 插针、2 个立式 A 型 USB 口
存储：4×SATA3 6Gb/s 高速硬盘接口
GPIO：两组 20Pin 通用数字 IO，合计 16 入 16 出，供电支持 5V/12V 跳线切换
LPT 并口、前置 HD 音频、机箱开盖检测、CPU / 系统 / 机箱风扇、标准前置面板插针
2.4 音视频
显示：CPU 集成 HD 核显，VGA+HDMI 双输出，PTN3355BS 视频信号转换芯片
音频：Realtek ALC892 8 声道高清音频 Codec
2.5 环境与认证
工作温度：0℃~60℃；存储 - 40℃~85℃
湿度：40℃下 95% RH 无凝露
EMC 认证 CE/FCC B 类
版型：标准 ATX 305mm × 244mm
2.6 支持操作系统
Win7（仅 6 代 CPU）、Win8.1/10 64 位；Linux 发行版 OpenSUSE、Fedora、Ubuntu 64 位
2.7 硬件功能框图逻辑
H110 PCH 通过 DMI 总线连接 6/7 代酷睿 CPU；
显示分支：核显输出 eDP 经 PTN3355BS 转为 VGA、原生 HDMI；
高速外设：PCIe 分出双千兆网卡、PCIe x16/x4；4 路 SATA 直连 PCH；
低速外设：LPC 总线挂载 NCT6106D SuperIO，管理 6 路串口、LPT、风扇、PS/2；
拓展总线：IT8892E+IT8209R 桥接 5 路传统 PCI 插槽；
管理外设：ALC892 音频、32 通道 GPIO、SPI BIOS、USB 全部挂载 PCH。
机械布局与尺寸

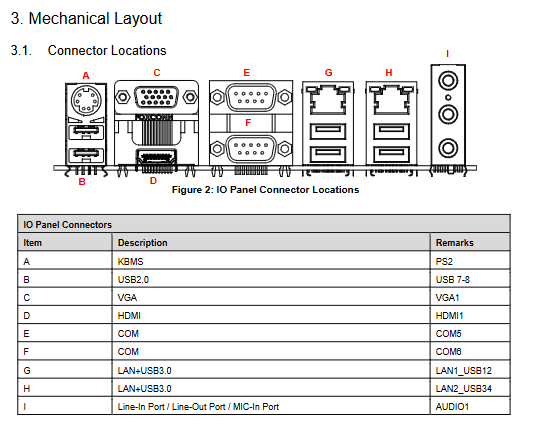

提供主板整体丝印布局图、后置 IO 面板分布图，标注全部连接器、插槽、跳线编号；
完整毫米级机械尺寸图纸，标注主板长宽、开孔、接口定位公差；
分区标注所有硬件位置：CPU 座、DDR4 内存槽、PCIe/PCI 扩展槽、SATA、风扇插针、GPIO、串口、各类功能跳线（清除 CMOS、AT/ATX 切换、串口协议选择、IO 供电跳线等）。
连接器引脚与跳线完整定义
4.1 后置 IO 引脚
逐一定义 HDMI、VGA、USB3.0/2.0、PS/2、6 路后置串口、双千兆网口每一针信号、差分数据线、供电、DDC 显示通信。
网口双色灯规则：速度灯灭 = 10M、绿 = 100M、橙 = 1G；链路灯常亮有连接、闪烁代表数据传输。
4.2 全部内置板载插针引脚
包含 SATA、前置 USB、COM1~4、LPT 并口、前置音频、机箱开盖检测、三路风扇（CPU/SYS/CHA 4Pin PWM 调速）、前置机箱面板（电源键、重启、硬盘 / 电源 LED）、24Pin 主 ATX 供电、8Pin 12V CPU 辅助、LPC 调试口、SPI BIOS 烧录口、32 通道 GPIO、SMBus/I2C 总线接口。
4.3 核心功能跳线（工业配置关键）
JCMOS1（清除 CMOS）：默认 1-2 正常，2-3 短接恢复 BIOS 出厂；
JPSON1（AT/ATX 电源模式）：默认 2-3 ATX（按键开机）；1-2 AT（通电自动启动）；
JSETCOM5/JSETCOM6：后置两路串口协议切换跳线，可选 RS232/422/485；配套拨码设置终端电阻、主从模式；
JPW1（GPIO 供电）：默认悬空，可选 + 5V/+12V；
JPW2/JPW3：分别控制 SMBus、I2C 总线供电（悬空 / 3.3V/5V）。
驱动安装
所有驱动、BSP、配套工具在凌华官网对应产品页面下载，支持 Windows 与 Linux 系统，配套硬件底层 API 用于 GPIO、串口二次开发。
系统底层资源分配
6.1 内存地址映射
划分 BIOS 高位空间、APIC 中断区域、ISA 兼容空洞、系统主内存、DOS 兼容内存段。
6.2 IO 端口地址
列出串口、并口、SATA、USB、SMBus、中断控制器、硬件监控固定十六进制 IO 基址。
6.3 IRQ 中断分配
区分传统 PIC 模式、APIC 高级中断两种分配表，标注 6 路串口、音频、GPIO、SATA、网卡固定中断号，闲置 IRQ 可分配给 PCI 扩展卡。
6.4 PCI 总线资源
完整 PCI 设备总线 / 设备 / 功能编号、PCI 中断路由矩阵，5 路 PCI 插槽、双网卡、PCIe 插槽中断分配规则；
6.5 SMBus 设备地址
两条 DDR4 内存模组的 SMBus 识别地址，用于硬件读取内存 SPD 信息。
UEFI BIOS 完整设置（六大主菜单）
开机启动按快捷键进入图形化 AMI UEFI，支持鼠标操作，菜单层级：Main→Advanced→Chipset→Security→Boot→Save & Exit
7.1 Main（主页）
只读 BIOS 版本、CPU / 内存信息；可修改系统日期时间。
7.2 Advanced（高级设置，功能最多）
CPU 配置：超线程、VT 虚拟化、SGX 安全扩展、C-State 多级节能、SpeedStep、TXT 可信执行、核心数量限制；
PCH 固件：ME 管理引擎版本、开关；
ACPI 电源：S3 睡眠视频恢复、PCIe 远程唤醒、振铃唤醒；
SuperIO 串口并口：6 路串口开关、IO 地址 / IRQ 自定义、COM5/6 的 RS485 自动流控、并口 SPP/EPP/ECP 模式；
硬件监控 & 智能风扇：实时 CPU / 主板温度、三路风扇转速、各路电压；支持温控巡航模式，自定义风扇启停温度、调速曲线；
RTC 定时开机、串口控制台重定向、网络栈、CSM 兼容模块、USB 全局配置、NVMe 信息。
7.3 Chipset（芯片组设置）
内存参数、集成显卡 DVMT 共享显存、主输出设备（IGFX 核显 / PCIe 独显）；
PCIe 链路速率、SATA 控制器 AHCI/RST 模式、四路硬盘单独开关；
双网卡开关、WOL 唤醒、断电上电恢复策略、32 通道 GPIO 输入输出配置；
HD 音频、USB 端口单独启用 / 禁用、I2C 串行总线配置。
7.4 Security（安全）
管理员 / 用户开机密码、TXT 可信平台、Secure 安全启动开关。

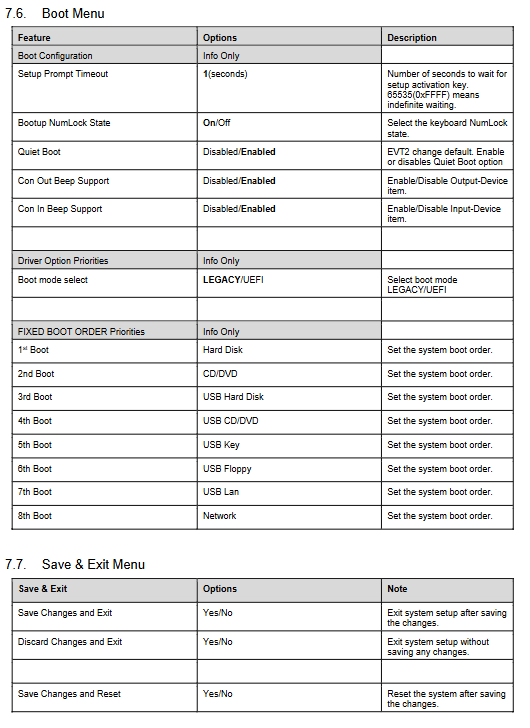

7.5 Boot（启动项）
启动顺序调整、UEFI/Legacy 启动模式切换、PXE 网络启动、快速开机、CSM 兼容开关、NumLock 开机状态。
7.6 Save & Exit
保存 / 放弃修改、载入出厂默认、一键重启、EFI Shell 启动。
安全操作规范
安装拆卸必须断开电源，防静电操作；
远离液体、高温密闭环境，保证通风；
3 主板锂电池更换错误存在爆炸风险；
故障仅凌华授权工程师维修，禁止私自拆解电源与板载电路；
长期闲置设备拔除电源线。
