ADLINK IMB-M42H 工业 ATX 主板
时间: 2026-07-23浏览次数：
ADLINK IMB-M42H 工业 ATX 主板
ADLINK IMB-M42H 工业 ATX 主板
产品介绍（硬件规格、布局、I/O）
核心产品特性
版型：标准 ATX 305mm × 244mm
CPU：LGA1150 插槽，4 代 Intel i7/i5/i3 / 奔腾 / 赛扬（E3800 系列除外，53~65W TDP）
芯片组：Intel H81
内存：双 DDR3 240Pin 插槽，双通道 DDR3 1600，最大 16GB 非 ECC
扩展槽：1×PCIe x16 Gen2 独显槽、1×PCIe x4 Gen2、4× 标准 PCI
存储：2×SATA3 6Gb/s + 2×SATA2 3Gb/s，共 4 路串口硬盘
显示：Intel HD 核显，VGA+HDMI1.4a+DP 三路独立双显输出；DP 最高 2560×1600，HDMI 1920×1200
网络：单 Intel I217V 千兆 RJ45，带链路 / 速率双色指示灯
串口：6 路 COM（后置 COM1/2 支持 RS232/422/485，COM1 自带 485 自动流控；板载 4 路 COM3~6 仅 RS232）
USB：后置 2×USB3.0 + 4×USB2.0；主板 2 组 USB2.0 插针拓展 4 路前置 USB
外设：1 路 25 针并口 LPT、10Pin 4 入 4 出 GPIO（跳线 5V/12V 可选）、TPM 安全插针、硬件看门狗、硬件温度电压监控
音频：板载 HD Audio，后置 3 色音频口 + 前置音频插针
环境：标准工业 0~60℃工作温度

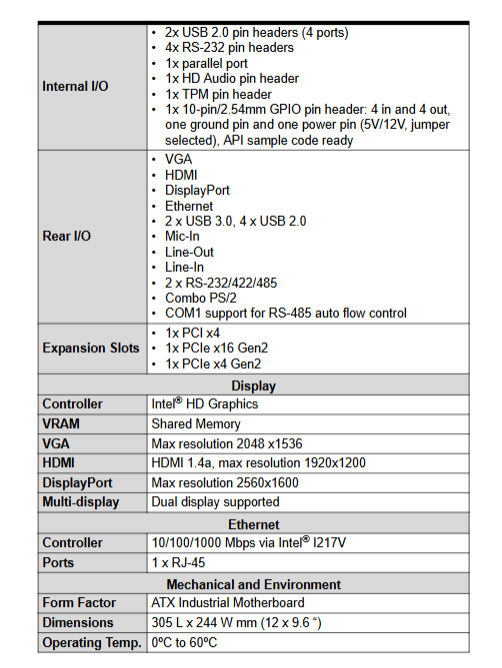

完整硬件规格表
（1）系统平台
CPU 型号支持：i3-4360、i3-4330、G3420、G1820 等 22nm 四代酷睿，53~54W 低功耗
BIOS：AMT Aptio UEFI 图形 BIOS，支持 Instant Flash 免 DOS 刷写
供电模式双兼容：ATX（按键开机）/AT（上电自启）

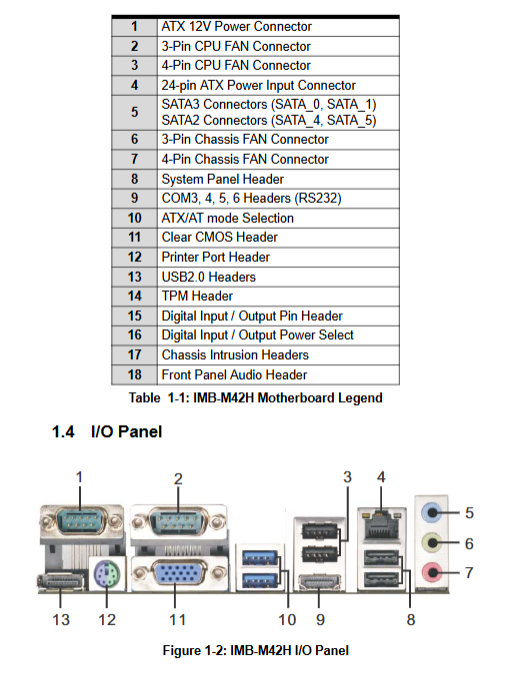

（2）后置 I/O 面板接口（从左至右）
COM1（RS232/422/485）
COM2（RS232/422/485）
4 个后置 USB2.0
千兆 LAN 网口
Line In（蓝）
Line Out（绿）
Mic In（粉）
VGA D-Sub
PS/2 键鼠复合口
DisplayPort
网口指示灯说明：ACT 灯闪烁 = 数据传输、常亮有链路；SPEED 灯灭 = 10M、橙 = 100M、绿 = 1000M。
（3）板载布局关键部件
包含：LGA1150 CPU 座、双通道 DDR3 内存槽、PCIe/PCI 扩展槽、24Pin 主供电、8Pin CPU 辅助供电、4 路 SATA、CPU / 机箱风扇插针、CMOS 清除跳线、AT/ATX 电源模式跳线、GPIO、TPM、前置面板、串口 / USB / 音频插针。
硬件安装指南
2.1 开箱防静电规范
拆装前完全断开电源，佩戴防静电手环；
禁止将主板放置地毯，配件仅捏边缘；
主板待机带电时禁止插拔任何板卡 / 线材。
2.2 主板机箱固定
标准 ATX 螺丝孔位，螺丝适度拧紧，避免压裂 PCB 板层。
2.3 DDR3 内存安装要点
双通道必须成对同容量、同频率、同品牌内存；单条仅单通道；
DDR2/DDR 不可混用，缺口防呆禁止暴力插入；
拆装：两端卡扣向外掰开，垂直插入至卡扣自动锁死。
2.4 扩展卡安装（PCIe/PCI）
PCIe x16 用于独立显卡，PCIe x4 适配采集卡、网卡；4 条 PCI 兼容传统工业外设；
断电拆除机箱挡板，垂直按压卡至完全贴合，螺丝固定。
2.5 三大功能跳线定义
CLCMOS（清除 CMOS）
断电拔电池，跳线 1-2（正常）短接 2-3 5~10 秒，恢复出厂 BIOS 后还原跳线。
PSON1（AT/ATX 电源切换）
默认 2-3=ATX（按键开机）；1-2=AT（通电自动开机）。
JGPIO_PWR1（GPIO 供电选择）
默认 2-3=5V；1-2=12V，给 4 入 4 出 GPIO 模块供电。
2.6 全部板载内置插针完整说明
供电插针
24Pin ATXPWR 主电源：兼容 20Pin 老电源；
8Pin ATX12V CPU 辅助供电：兼容 4Pin 电源；
CPU_FAN：4Pin PWM 温控风扇，兼容 3Pin 普通风扇；
CHA_FAN：机箱 3/4Pin 测速风扇。
存储 SATA
SATA0/1（红，6G SATA3）、SATA4/5（黑，3G SATA2），优先 SATA0 做系统盘。
串口拓展
COM3/4/5/6 9Pin 插针，仅 RS232，针脚定义包含 RXD/TXD/GND/ 电源。
前置面板 PANEL1
集成电源开关、重启、电源 LED、硬盘活动 LED，区分正负极接线。
GPIO 10Pin 插针
4 路数字输入、4 路数字输出、供电脚、GND，配套官方 API 开发例程。
其他拓展插针
USB67/USB89：两组前置 USB2.0；
LPT1：25 针并口打印拓展；
HD_AUDIO1：前置高清音频；
TPM19Pin：可信安全加密模块；
CI1/CI2：机箱开盖入侵检测；
SPDIF：数字音频输出。
2.7 驱动安装
驱动从凌华官网对应型号页面下载，匹配 Windows/Linux 嵌入式系统。
附录 A UEFI BIOS 完整设置（核心操作）
开机按 F2 或 Del 进入图形化 Aptio UEFI，支持鼠标操作，分为 6 大主菜单：
A.1 Main（主页）
展示 CPU 型号、内存容量、双通道状态、系统时间日期、BIOS 版本。
A.2 Advanced（高级设置，功能最多）
CPU Configuration
可调核心数量、C1E/C3/C6/C7 节能、SpeedStep、Turbo 睿频、虚拟化 VT、硬件预取、过热保护、XD 内存防护。
Chipset Configuration
主显卡优先级（PCIe / 核显）、VT-d 直通、IGPU 多显示器开启、共享显存大小、板载网卡 / 音频开关、断电开机恢复策略。
Storage Configuration
SATA 控制器开关、模式 AHCI/IDE 切换、硬盘 S.M.A.R.T 健康检测、链路节能。
Super IO（工业核心）
6 路 COM 端口协议切换（232/422/485）、并口模式、看门狗 WDT 定时重启开关。
ACPI 电源
睡眠 S3、网络 / USB/RTC 定时开机、键鼠开机、PCI 唤醒设置。
USB 设置
USB3.0 模式、传统 USB 兼容支持（DOS/PE 识别外设）。
Voltage 电压
DDR 内存电压 1.35V/1.5V 切换。
Instant Flash：免 U 盘 DOS，直接在 BIOS 内刷写新版固件。
A.3 H/W Monitor（硬件监控）
实时显示 CPU / 主板温度、CPU / 机箱风扇转速、+3.3V/+5V/+12V 电压；可设置风扇自动调速、过温保护、机箱开盖记录清除。
A.4 Boot（启动项）
启动顺序、网络 PXE 启动、NumLock 开机状态、CSM 兼容模块（老系统必备）、快速启动 Fast Boot 开关。
A.5 Security（安全）
管理员 / 用户开机密码、Secure 安全启动开关、TPM 相关安全选项。
A.6 Exit（退出）
保存退出、不保存退出、载入 BIOS 最优默认、载入保守安全默认。
