ADLINK i915GV-INA ATX 主板
时间: 2026-07-23浏览次数：
ADLINK i915GV-INA ATX 主板
ADLINK i915GV-INA ATX 主板
基础信息
产品型号：i915GV-INA，标准 ATX 工业 / 商用主板，适配 LGA775 奔腾 4、赛扬处理器
合规声明：通过 FCC B 类、加拿大 ICES-003 电磁兼容认证；附带电气、操作安全规范，拆装前必须断电防静电
主板核心硬件规格总览
1. 平台架构
CPU：LGA775 插座，支持奔腾 4 / 赛扬，兼容超线程 HT 技术，FSB 533/800MHz
芯片组：北桥 Intel 915GV（集成 GMA900 显卡）+ 南桥 ICH6
BIOS：4MB Phoenix Award FWH，支持 PnP、ACPI1.0、SMBIOS2.3.4、DMI2.3.4
2. 内存
4×240Pin DDR2 DIMM 插槽，双通道架构；支持 4GB 最大容量（单条 256M/512M/1GB），DDR2 400/533/667 非 ECC 内存；提供三星、金士顿、海力士等原厂兼容内存清单。
限制：128bit 颗粒、双面 x16 内存不兼容；4 条 1GB 内存系统识别容量会略低于 4GB。
3. 扩展插槽布局
1 路 SDVO ADD2 专用扩展槽（非 PCIe x16，用于外接显示输出）
5 条标准 PCI 32 位插槽
2 条 ISA 插槽（兼容老式工业采集卡）
4. 存储接口（ICH6 原生混合存储）
PATA：1 路 Ultra ATA100 IDE（支持光驱 / 老式 IDE 硬盘）+ 34Pin 软驱接口
SATA：4 路 SATA 3Gb/s，SATA1/2 为主盘、SATA3/4 为从盘，支持 XP SP1 以上系统
5. 音视频
显示：板载 Intel GMA900 集成显卡，后置 VGA 接口，搭配 SDVO 卡可拓展第二路显示
音频：Realtek ALC888GR 8 声道 HD Audio，后置三色音频口、前置音频插针、S/PDIF 数字音频输出
6. 网络
双 Realtek RTL8110SC 千兆 RJ45 网口，网口带链路 / 速率双色指示灯，支持 10/100/1000M 自适应。
7. USB
共 8 路 USB2.0：后置 4 口、主板内置两组 USB 插针（可拓展 4 路前置 USB）
8. 后置 I/O 面板
PS/2 键鼠、并口 LPT、COM1 串口、VGA、4×USB、双千兆网、LineIn/LineOut/Mic 音频。
9. 供电与尺寸
电源：标准 ATX 24Pin 主供电 + 4Pin 12V CPU 辅助供电，建议 350W 及以上 ATX2.0 电源
版型：标准 ATX 30.5cm × 24.5cm
硬件安装完整指南
1. 安装前置通用防静电规范
操作前拔电源线，佩戴防静电手环 / 触摸金属机箱释放静电；
拿配件仅捏边缘，避免触碰芯片；
主板待机 LED（SB_PWR1）常亮代表仍带电，禁止插拔硬件。
2. 主板机箱安装
标准 ATX 开孔，11 颗固定螺丝，I/O 挡板朝向机箱后方，螺丝不可过紧压坏 PCB。

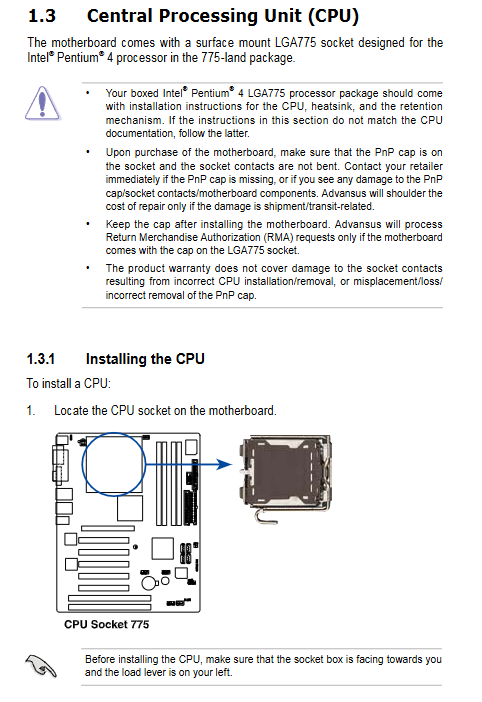

3. LGA775 CPU 安装步骤
抬起压杆与压板，取下保护盖（RMA 返修必须保留保护盖）；
2 CPU 三角标记对准插座定位槽，禁止硬压；
3 扣合压板、卡紧压杆；
4 配套下压式散热器对角按压固定，4Pin 风扇接 CPU_FAN 插针；
超线程仅 XP / 新版 Linux 支持，其他系统 BIOS 关闭 HT 保证稳定。
4. DDR2 内存拆装
插槽两端卡扣向外掰开，内存缺口对齐槽位垂直下压，卡扣自动锁死；拆卸时双手同时拨开卡扣，内存自动弹起。
5. 扩展卡安装通用流程
断电拆机箱挡板，卡对准插槽垂直按压固定，螺丝锁紧；BIOS 分配对应 IRQ 中断，文档附带全设备 IRQ 共享分配表，规避 PCI/ISA 中断冲突。
6. 板载跳线功能（2 组核心跳线）

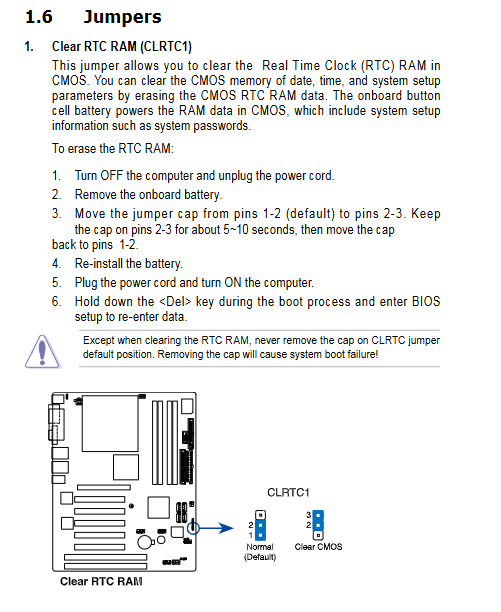

CLRTC1（清除 CMOS）
断电取下主板电池，跳线帽 1-2（默认）→2-3 短接 5~10 秒，恢复 BIOS 出厂，操作完还原跳线、装回电池。
KBPWR1（键盘开机供电）
默认 2-3 接 5VSB（支持键盘开机）；1-2 为直连 5V，关闭键盘唤醒功能。
7. 全部内置连接器定义
电源类
EATXPWR1：24Pin ATX 主电源
ATX12V1：4Pin CPU 12V 辅助供电
CPU_FAN1：4Pin PWM 温控 CPU 风扇
CHA_FAN1：3Pin 机箱测速风扇
存储类
PRI_IDE1：40Pin ATA100 IDE
FLOPPY1：34Pin 软驱
SATA1~4：4 路 7 针 SATA 硬盘接口
外设拓展
USB56/USB78：两组前置 USB 插针
COM2：第二串口插针
AAFP1：前置 HD/AC97 音频插针
CD1：光驱模拟音频输入
SPDIF_OUT1：数字光纤音频输出
机箱面板 F_PAN1
整合电源开关、重启键、硬盘活动 LED、电源指示灯四组接线，文档标注每针定义。
Phoenix Award BIOS 完整设置
开机按 Del 进入 BIOS，共 7 大主菜单 + 保存 / 密码功能，全部参数详解：
Standard CMOS Features（基础硬件信息）
系统时间、IDE 设备自动识别、软驱类型、开机报错停机选项、内存容量显示；可手动设置硬盘 LBA/Normal 寻址模式。
Advanced BIOS Features（高级 CPU / 启动设置）
CPU 设置：超线程开关、CPU 缓存启用、病毒开机扇区保护；
启动项：第一 / 二 / 三启动设备（硬盘 / 光驱 / USB / 网卡 / 软驱）、快速自检、NumLock 开机状态、硬盘 SMART 监控开关。
Integrated Peripherals（板载设备总控，核心）
IDE/SATA 控制器：DMA、块读写、SATA 模式（兼容 / 增强 / 仅 SATA）切换；
显卡：GMA900 共享显存（1MB/8MB 可选）；
外设：USB2.0、USB 键鼠、双千兆网卡、HD 音频开关；
SuperIO：COM1/COM2 地址、并口 SPP/EPP/ECP 模式、断电开机恢复设置。
Power Management Setup（电源管理）
ACPI 开关、S1/S3 待机模式、4 秒长按硬关机、PCI / 振铃唤醒、定时开机、键盘开机快捷键设置。
PC Health Status（硬件监控）
实时显示 CPU / 主板温度、CPU / 机箱风扇转速、Vcore/+3.3V/+5V/+12V 电压；可设置 CPU 高温报警阈值。
辅助功能菜单
Load Fail-Safe Defaults：故障安全保守参数
Load Optimized Defaults：出厂最优性能参数
管理员 / 用户开机密码
Save & Exit：保存退出；Exit Without Saving：放弃修改退出
配套安全与补充说明
电气安全：更换外设必须拔电源线，禁止劣质排插 / 延长线，电源损坏禁止自行拆解；
使用环境：防尘防潮，避免高温、金属碎屑短路主板；
3 电磁兼容：显示器必须屏蔽线缆，私自改装会取消设备使用许可；
硬件限制：ISA 无 DMA 资源，多 PCI 卡易出现 IRQ 共享冲突，工业设备优先错开中断；
版本修订说明：V1.00 原版标注 PCIe x16，V1.01 更正为 SDVO 专用显示槽，无独立显卡 PCIe 插槽。
