ADLINK ETX-NR667嵌入式 ETX 标准计算机模块
ADLINK ETX-NR667嵌入式 ETX 标准计算机模块
基础与产品定位
1. 基础信息

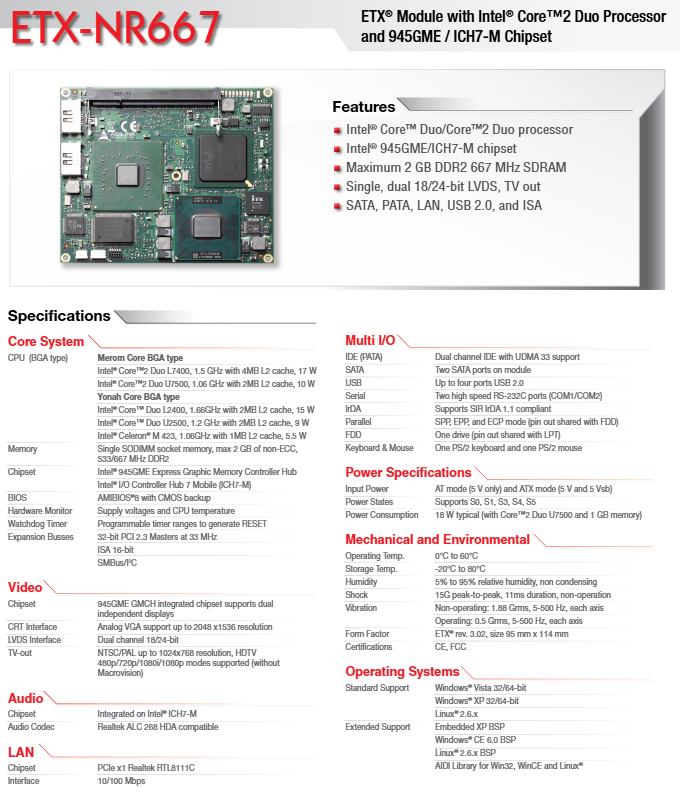

ADLINK ETX-NR667 嵌入式 ETX 标准计算机模块 Datasheet，采用ETX Rev3.02工业标准尺寸（95mm × 114mm），是基于 Intel 945GME+ICH7-M 移动芯片组的第一代酷睿双核 ETX 模块，主打兼容新旧 ETX 载板、高低功耗 CPU 可选、同时支持 PATA+SATA 双存储、多显示输出、保留 ISA 传统工业总线，适配医疗设备、工业自动化、POS、车载、测试测量、游戏机等场景。
2. 核心亮点
CPU 覆盖超低功耗赛扬 M、Yonah 酷睿双核、Merom 酷睿 2 双核，5.5W~17W 功耗跨度，无风扇 / 散热方案均可适配；
原生双 SATA 接口，同时保留传统双 PATA IDE，老 ETX 载板无需修改即可使用 SATA 设备；
GMA950 集成显卡，支持 VGA、单 / 双通道 LVDS、TV-OUT 三路独立显示；
同时保留 32bit PCI+16bit ISA 双扩展总线，兼容老式工业采集卡；
集成硬件监控、可编程看门狗、CMOS 备份、完整工业 I/O。
核心硬件规格
2.1 CPU 选型（Micro-FCBGA 封装，4 款标准型号）
型号 核心 / 主频 L2 缓存 典型功耗 架构
Celeron M 423 单核 1.06GHz 1MB 5.5W ULV 超低功耗 Yonah
Core Duo U2500 双核 1.2GHz 2MB 9W ULV Yonah
Core Duo L2400 双核 1.66GHz 2MB 15W 低功耗 Yonah
Core2 Duo U7500 双核 1.06GHz 2MB 10W Merom 64 位
Core2 Duo L7400 双核 1.5GHz 4MB 17W Merom 64 位
统一支持 EIST 节能、VT 虚拟化、EM64T 64 位（Core2 系列）。
2.2 芯片组与内存
北桥：Intel 945GME，集成 GMA950 显示核心；
南桥：ICH7-M 移动版；
内存：单 SO-DIMM 插槽，最大 2GB DDR2 533/667MHz，非 ECC；
BIOS：AMI 8 BIOS，带 CMOS 断电备份。
2.3 扩展总线
32bit PCI 2.3 @33MHz，支持多总线主控；
16bit ISA 总线（IT8888 桥接），兼容传统工业 ISA 外设；
SMBus/I2C 系统管理总线。
2.4 图形显示系统（三路独立输出）
VGA CRT：最高 2048×1536 分辨率；
LVDS：单 / 双通道 18/24bit 液晶屏输出；
TV-OUT：支持 NTSC/PAL，兼容 480p/720p/1080i/1080p 高清输出（无 Macrovision 加密）；
特性：双屏独立显示、硬件 2D 加速。
2.5 音频
ICH7-M 集成音频控制器，搭配 Realtek ALC268 HD Audio Codec。
2.6 以太网
PCIe x1 Realtek RTL8111C，10/100Mbps 自适应网口。
2.7 存储接口（PATA+SATA 共存，核心优势）
PATA IDE：双通道 UDMA33，支持老式 IDE 硬盘 / 光驱；
SATA：2 路标准 SATA 接口，原生引出，老 ETX 载板无需改版即可使用 SATA 固态硬盘；
桥接芯片 JML368 实现 PATA 与芯片组互通。
2.8 多 I/O 外设（Super I/O W83627HG）
USB 2.0：4 路；
串口：2 路高速 RS232（COM1/COM2），支持 SIR IrDA 红外；
并口：LPT，支持 SPP/EPP/ECP，引脚与软驱复用；
软驱：1 路；
输入：PS/2 键盘 + PS/2 鼠标。
2.9 硬件管理功能
硬件监控：板载电压采集、CPU 温度监测；
可编程看门狗定时器，超时自动复位整机；
CMOS 数据备份，断电不丢失 BIOS 配置。
2.10 电源规范
供电模式：AT（仅 5V）、ATX（5V+5Vsb 待机）双模式；
电源状态：S0/S1/S3/S4/S5 完整 ACPI 睡眠；
典型功耗：搭载 U7500+1GB 内存仅 18W。
机械与环境可靠性
外形：ETX Rev3.02，95mm × 114mm；
工作温度：0℃ ~ +60℃；存储 - 20℃ ~ +80℃；
湿度：5%~95% RH 无凝露；
冲击（非工作）：15G，11ms；
振动：
非运行：1.88Grms 5~500Hz 三轴；
运行：0.5Grms 5~500Hz 三轴；
认证：CE、FCC。
操作系统支持
标准通用系统
Windows Vista 32/64、Windows XP 32/64、Linux 2.6.x。
嵌入式定制 BSP
Embedded XP、Windows CE 6.0、Linux 定制内核；配套 AIDI 底层库（Win32/WinCE/Linux）。

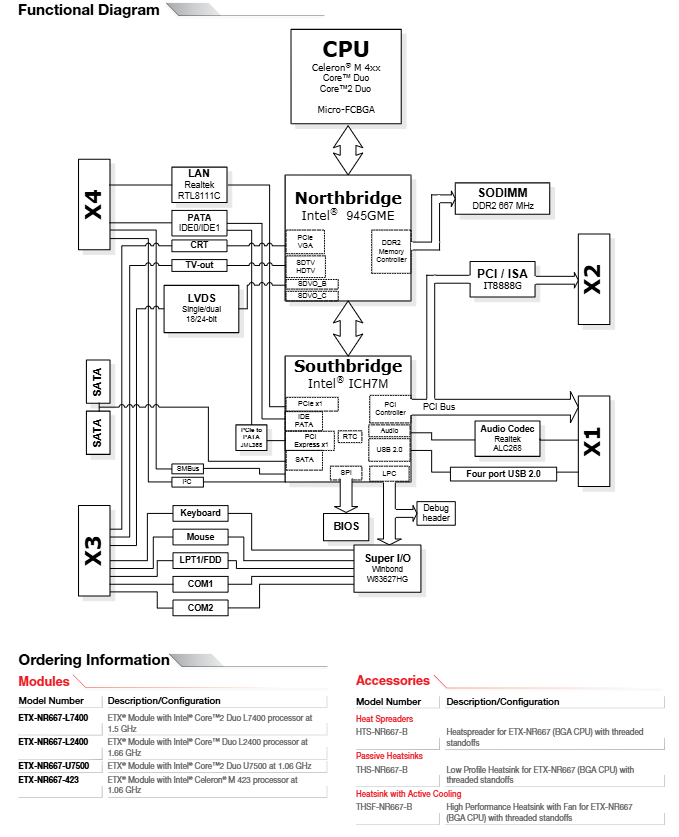

硬件功能框图逻辑
以 CPU 为运算核心，945GME 北桥负责内存、图形、PCIe 通道；ICH7-M 南桥统筹所有低速外设：
显示分支：北桥输出 VGA、LVDS、TV-OUT 三路视频至 X4 连接器；
存储分支：南桥引出双 SATA；通过 JML368 桥接双 PATA IDE；
扩展总线：LPC 总线接 Super I/O（串口 / 并口 / 键鼠）；PCIe 接网口；IT8888 桥分出 ISA/PCI 总线至 X2；
音频 / USB：南桥 HD 音频、4 路 USB 经 X1 引出；
外设：键鼠、串口、并口、红外全部从 X3 连接器输出；
管理：SPI BIOS、硬件监控、调试头接入南桥 LPC 总线。
型号与配套散热配件
1. 主板订购型号
ETX-NR667-L7400：Core2 Duo L7400 1.5GHz；
ETX-NR667-L2400：Core Duo L2400 1.66GHz；
ETX-NR667-U7500：Core2 Duo U7500 1.06GHz；
ETX-NR667-423：Celeron M 423 1.06GHz。
2. 散热选件
HTS-NR667-B：无螺纹散热垫片；
THS-NR667-B：矮型无源散热片；
THSF-NR667-B：带风扇高性能有源散热器。
