ADLINK ETX-BT（PATA 转 SATA 版）用户手册
ADLINK ETX-BT（PATA 转 SATA 版）用户手册
产品概述
1. 产品定位
标准 ETX 3.02 尺寸工业嵌入式核心模块，尺寸 114mm×95mm，兼容老旧 ETX 载板，属于 Bay Trail 低功耗平台，支持单核至四核多 Atom/Celeron 处理器，兼顾传统 ISA/PCI legacy 接口与现代 SATA、千兆网、多显示输出，支持宽温加固选型，面向工业控制、车载、医疗、军工嵌入式场景。
2. 核心优势
兼容老旧 ETX 载板，保留 ISA、双 PATA IDE 等传统工业接口；
存储灵活：原生 SATA，同时通过桥接支持 PATA IDE，可选板载 2–64GB SATA SSD；
多显示输出：VGA + 单 / 双通道 LVDS + 板载 DisplayPort，双屏独立输出；
集成 SEMA 智能 BMC 管理单元，硬件级监控、看门狗、双故障安全 BIOS；
宽温加固、满足军工级振动冲击、HALT 加速寿命测试。
硬件完整规格
2.1 CPU 选型（多规格 Bay Trail SoC）
覆盖单核至四核，功耗 4W~10W：
Atom E3815：单核 1.46GHz，5W（本手册对应基础型号）；
E3825/E3826/E3827：双核 6–8W；E3845：四核 10W；
Celeron N2807/N2930/J1900 四核低功耗方案；
统一支持 VT-x 虚拟化、SSE4、Intel 64、硬件 DRNG 随机数、温度监控；E3805 无集成显卡。
2.2 内存与 BIOS
内存：单 SODIMM 插槽，最大 8GB DDR3L 1066/1333 低电压内存，非 ECC；
BIOS：8MB SPI 双备份 BIOS（SPI0/SPI1 故障安全机制），AMI EFI 架构，带 CMOS 断电备份。
2.3 扩展总线
PCI：32bit 33MHz Rev2.3，4 个总线主设备，SW4 拨码可调 PCI 中断路由；SW3 切换 PCI 3.3V/5V 电平；
ISA：通过 LPC-ISA 桥扩展，无 DMA 通道，兼容传统工业 ISA 采集卡；
系统总线：SMBus、用户可配置多速率 I2C 总线。
2.4 图形显示（Gen7 第七代核显，E3805 除外）
渲染能力：8Gflops 算力，4 倍抗锯齿，DX11、OpenGL3.0、OpenCL1.1、OGLES2.0；
硬编解码：H.264/MPEG2/VC1/MJPEG 硬解，H.264/MPEG2 硬编码；
三路独立显示：
VGA：最高 2560×1600 24bit；
LVDS：单 / 双通道 18/24bit，板载 PTN3460 eDP 转 LVDS 芯片，硬件背光 PWM 调节；
DP：板载 22Pin 扁平 DP 接口，可跳线切换 DP/HDMI 信号。
2.5 音频
Intel HD Audio 架构，Realtek ALC262 4 声道 Codec，音频信号从 X1 连接器引出。
2.6 以太网
标配 10/100Mbps（X4 连接器）；定制版板载 FPC 千兆口 I210/I211，仅一组网口可同时启用，支持 WOL 网络唤醒（S3/S4/S5）。
2.7 I/O 与存储（PATA 转 SATA 核心设计）
串口：2 路全握手 RS232（COM1/COM2），支持 IrDA 红外；
并口 LPT：SPP/EPP 模式，无 DMA；
PS/2 键鼠；
USB：4 路 USB2.0；
存储架构（可选定制）：
方案 1：1 路 PATA IDE（主盘）+1 路外置 SATA；
方案 2：双 PATA IDE；方案 3：双外置 SATA；方案 4：1 路 PATA + 板载焊接 SSD（2–64GB）；
PATA 通过 SATA 转 PATA 桥芯片实现兼容，仅支持 UDMA2 传输速率。
2.8 Super I/O（Nuvoton W83627DHG-PT）
管理串口、并口、PS/2、红外，无软驱支持（无 DMA）。
2.9 SEMA 智能 BMC 控制器（核心工控管理单元）
板载 uPD78F0763 单片机，独立于 CPU 运行，核心功能：
电源管控：AT/ATX 模式切换、紧急关机、深度 ECO S5 超低功耗；
硬件监控：多路电压、主电流、CPU / 板温实时采集，记录最高 / 最低温；
故障日志：总运行时长、上电次数、启动次数、重启原因（掉电 / 看门狗 / BIOS 损坏）；
可靠性：Type-II 硬件看门狗、双故障安全 BIOS、1KB 用户闪存 + 128 字节加密保护区；
外设控制：LVDS 背光开关、风扇智能调速、I2C 总线管理；
报错机制：蓝色状态 LED 闪烁故障码，硬件寄存器记录异常。
2.10 电源规范
输入：标准 ATX（5V/5Vsb）或 AT 纯 5V；
ACPI4.0，支持 C0–C6 处理器节能、S0/S3/S4/S5 睡眠；USB 唤醒、局域网唤醒；
2.11 环境与可靠性（工业加固）
温度：标准版 0~+60℃；ETT 超宽温筛选版 - 40~+85℃；
湿度：工作 5–90% 无凝露；带三防涂层可 5–95% 存储 / 运行；
力学：符合 IEC 60068、MIL-STD-202 军工冲击振动标准；完成 HALT 温振、冷热冲击复合测试；
MTBF：85℃环境 79548 小时，40℃常温 278025 小时。
2.12 操作系统支持
标准：Win7/8.1/10 32/64、Linux 32/64；
嵌入式 BSP 扩展：WES7/8、WEC7/8、VxWorks、QNX 实时系统。
硬件功能框图
以 Intel E3800 SoC 为核心，各总线分流外设：
PCIe 通道：千兆网卡、PCI-to-PCI 桥扩展标准 PCI；
LPC 总线：ISA 桥、Super I/O 串口并口、SEMA BMC；
显示通路：SoC eDP→PTN3460 转 LVDS，同时输出 VGA、板载 DP；
存储通路：SATA 桥接 PATA IDE，可选板载 SSD；
管理链路：SEMA 通过 I2C/SMBus 读取电压温度、控制背光 / 风扇 / 双 BIOS；
外设：4 路 USB、HD Audio、4 路串口、8 路 GPIO、PS/2 全部接入 LPC/PCIe。
机械尺寸
ETX 标准 114mm×95mm 板型，侧厚约 5.25mm；图纸公差 ±0.05mm（关键尺寸），其余 ±0.2mm；正反面分别标注连接器、拨码、风扇座位置。
四大 ETX 标准连接器引脚定义
模块侧边 X1/X2/X3/X4 四个 100Pin 标准 ETX 插座，完整列出每脚信号、电平、上下拉电阻、功能说明：
X1（PCI+USB+HD Audio）
32bit 完整 PCI 地址 / 数据 / 中断、4 路 USB2.0 差分、音频输入输出、3.3V/5V 板载供电；支持 PCI 中断拨码切换。
X2（ISA 16bit 总线）
完整 ISA 地址 / 数据、IRQ 中断、DMA 请求应答、刷新、IO 读写信号，兼容传统 ISA 卡。
X3（VGA+LVDS + 串口 + 并口 + PS2）
VGA RGB 行场同步、双通道 LVDS 24bit 差分、背光 PWM / 使能、COM1/COM2 全握手串口、LPT 并口、PS2 键盘鼠标、I2C 屏控总线。
X4（PATA IDE + 千兆网 + 系统控制）
主 / 副两路 PATA IDE 数据线、千兆差分收发、电源按键、蜂鸣器、复位、LED 链路 / 速度指示灯、SMBus/I2C 监控总线、电池低电平检测。

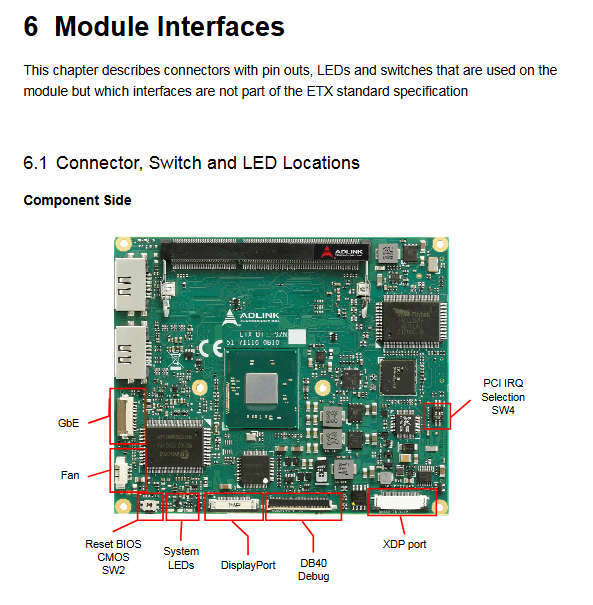

板载非标准连接器、拨码开关、指示灯
6.1 拨码开关（硬件配置核心）
SW1（背面）：SPI 双 BIOS 启动选择，默认 SPI0 主 + SPI1 故障备份，可强制单 BIOS 启动；
SW2：CMOS BIOS 默认值复位按键，开机长按恢复出厂设置；
SW3（背面）：PCI 总线电平，默认 3.3V，可切 5V；
SW4：PCI 四组中断路由 ABCD 四种分配方案，适配实时操作系统需求。
6.2 板载外接插座
DB40 40Pin 多功能调试口：SPI BIOS 烧录、BMC 调试、LPC 总线、电源测试点、POST 故障码输出，搭配 DB40 调试模块使用；
XDP 26Pin JTAG 调试头：Intel 平台硬件调试，适配 ITP-XDP3 仿真器；
DP 22Pin 扁平接口：输出 4lane DisplayPort，载板跳线切换 DP/HDMI 电平；
4Pin 风扇插座：PWM 调速 + 转速检测，5V 供电；

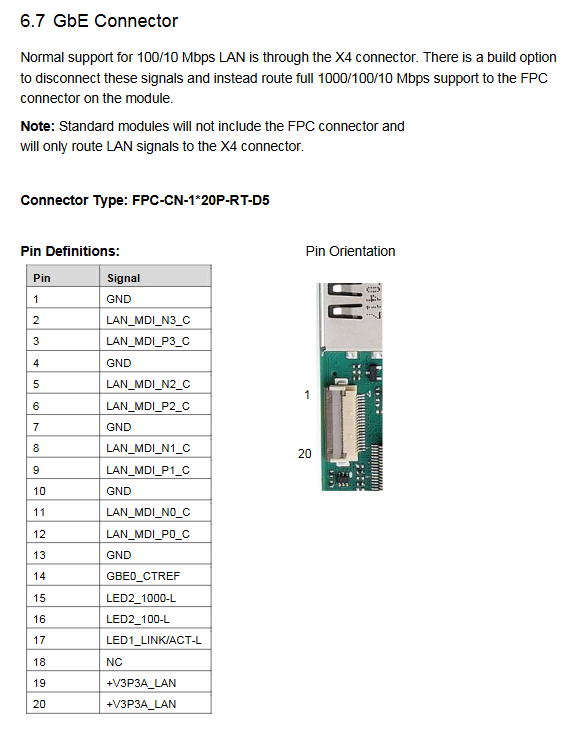

20Pin FPC 千兆网口（定制版）：仅非标型号搭载，标准机网口走 X4；
6.3 三色状态 LED
LED1（蓝色）：BMC 故障指示灯，异常时闪烁对应故障码（过压、过温、BIOS 损坏、电源故障等）；
LED2（绿色）：整机电源状态，S0 常亮、S3/S4/S5 熄灭；看门狗计数时熄灭，硬件重启后点亮；
LED3：预留看门狗状态指示。
SEMA 嵌入式管理控制器详解
7.1 硬件监控能力
电压采集：CPU 核心、GPU 核心、内存、1.05V、3.3V、整机输入电压，内置 ADC 换算公式；
电流采集：整机输入电流，每 250ms 采样 4 组历史数据；
温度：板载 LM73 双温传感器，实时存储最高最低温度；
7.2 状态与异常机制
BMC 状态寄存器：看门狗输出、LVDS 电源 / 背光使能、BIOS 选择位；
故障异常码：0 无故障、2 无待机时钟、6 BIOS 启动失败、8 电源故障、18 临界高温等 21 类硬件故障，断电清除；
BMC 标志位：记录当前 AT/ATX 模式、使用主 / 故障 BIOS、最新故障代码；
7.3 存储与统计
独立闪存存储整机生命周期数据：总运行分钟、单次开机时长、上电次数、启动次数、上次重启原因，断电不丢失。
系统资源分配
内存映射：BIOS 低区 000E0000~000FFFF、高端 64KB BIOS、APIC/HPET 高端 IO 地址；
I/O 地址映射：8259 中断控制器、RTC、串口 COM1/COM2、并口、SMBus、GPIO 固定 IO 基址；
IRQ 中断分配：分 PIC 传统模式、APIC 高级模式，区分板载设备固定中断与可复用 PCI 中断；
PCI 总线设备映射：SoC 核显、SATA、USB、音频、千兆网卡、PCI 桥完整设备号；
PCI 中断路由表：核显、PCIe 端口、存储、网卡、音频各自对应 APIC 中断号；
SMBus/I2C 设备地址：DDR 内存、LVDS 转换芯片、Super I/O、BMC、温度传感器固定总线地址。
BIOS 完整设置菜单
AMI EFI 六分层菜单，全部可配置项详细说明：
Main 主菜单：BIOS 版本、CPU / 内存 / 显卡信息、SEMA 整机生命周期统计（温度、功耗、运行时长、上电次数）、系统时间；
Advanced 高级设置（核心配置）
CPU：虚拟化 VT-x、EIST 节能、温控、CPUID 限制；
内存：SPD 写保护、内存寻址上限；
图形：主显示输出、LVDS 分辨率 / 色深、背光亮度、RC6 显卡节能；
SATA：AHCI/IDE 模式、热插拔、速率 Gen1/Gen2；
USB：兼容模式、XHCI/EHCI 转交、超时参数；
网络、PCI 总线、Super IO 串口并口模式；
ACPI 电源、HD 音频、串口控制台重定向、温控阈值、杂项 SSC 扩频时钟、安全 TPM；
Security 安全：管理员 / 用户密码、安全启动 Secure Boot 密钥管理；
Boot 启动：启动顺序、CSM 兼容模块、UEFI / 传统启动过滤、快速启动；
Save & Exit：保存 / 放弃修改、恢复出厂、EFI Shell 启动。
安全规范与售后（Safety、Getting Service）
安全操作规范：拆装断电、远离液体高温、保证通风、禁止自行拆机维修、长期使用断电；
全球服务网点：大陆上海、台湾桃园、美国加州、德国曼海姆，提供电话、邮件技术支持，官方 RMA 返修渠道。
