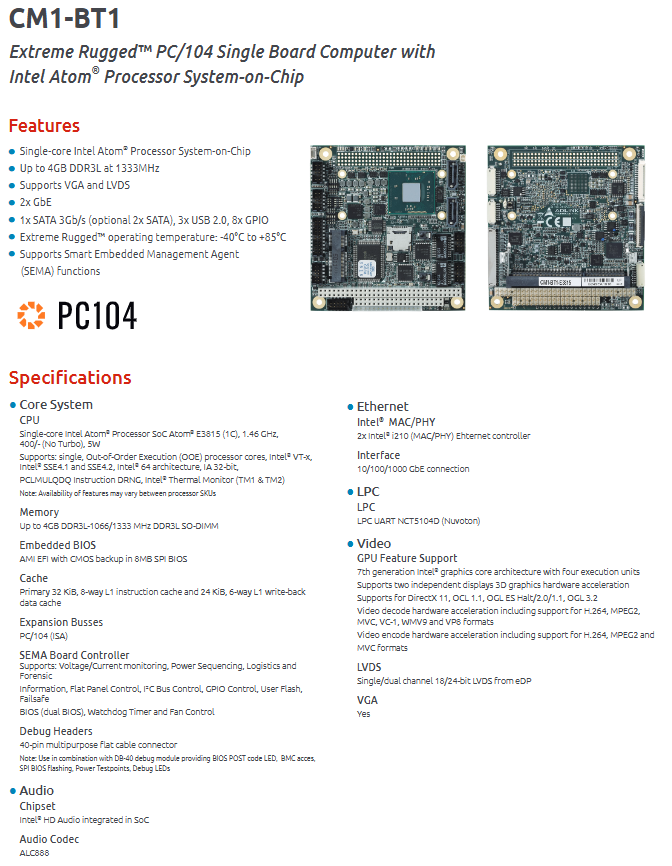

ADLINK CM1-BT1 PC/104 单板计算机
ADLINK CM1-BT1 PC/104 单板计算机
产品基础定位与核心亮点
1. 产品形态
标准 PC/104 V2.6 规格单板，尺寸 90mm×96mm，紧凑型堆叠式工业主板，提供标准版（0~60℃）与ETT 超宽温加固版（-40℃~+85℃） 两种温度型号。
2. 核心特色总览
处理器：单核 Intel Atom E3815 SoC，低功耗 5W；
内存：最高 4GB DDR3L 低电压内存；
双显示输出：VGA + 单 / 双通道 18/24bit LVDS；
网络：双千兆 Intel i210 网口；
存储：1 路 SATA3（与 mSATA 复用，可选双 SATA 取消 mSATA）；
外设：3 路 USB2.0、8 路 GPIO、4 路串口（RS232/422 自适应）；
加固特性：宽温 - 40~+85℃、满足军工级振动冲击标准、支持三防涂层；
智能管理：集成 SEMA 嵌入式管理控制器，实现电压电流监控、看门狗、双 BIOS、电源时序、风扇控制等。
硬件核心系统规格
2.1 CPU 与运算能力
型号：Intel Atom E3815 单核 SoC，主频 1.46GHz，功耗 5W，无睿频；
指令集：支持 Intel 64、IA32、VT-x 虚拟化、SSE4.1/4.2、硬件随机数 DRNG；
缓存：L1 指令缓存 32KB、L1 回写数据缓存 24KB；
图形内核：第 7 代 Intel 核显，4 执行单元，支持硬件 3D 加速、DirectX11、OpenGL 3.2；内置 H.264/MPEG2/VC1 等硬解码、H.264 硬编码。
2. 内存与 BIOS
内存：DDR3L SO-DIMM 插槽，最高 4GB，支持 1066/1333MHz 低电压内存；
BIOS：8MB SPI AMI EFI BIOS，搭载 CMOS 备份，双 BIOS 故障安全机制，由 SEMA 控制器管理。
2. 扩展总线
PC/104 ISA 扩展总线，支持传统工业 ISA 外设堆叠；
PCIe 总线引出网口、mSATA/mPCIe、USB 等外设。
2. SEMA 板载管理控制器（核心工控管理功能）
集成 BMC 功能，支持全套嵌入式运维：
硬件监控：电压、电流、温度采集；
电源管理：上电时序控制、深度 S5 省电模式；
故障与日志：设备履历、故障取证信息记录；
外设控制：LCD 平板背光、I2C 总线、GPIO、风扇调速；
可靠性：硬件看门狗、双 BIOS 防启动失效、用户自定义 Flash 存储；
调试：搭配 40Pin DB40 调试模块，输出 POST 代码、BIOS 烧录、硬件测试点。
音视频显示系统
VGA：标准模拟 VGA 输出；
LVDS：通过 PTN3460 芯片转换 eDP 信号，支持单 / 双通道 18/24bit 液晶屏，独立背光逆变器控制；
音频：Intel HD Audio 片载控制器 + ALC888 音频 Codec，支持 HD 音频输出。
I/O 接口完整清单
以太网：2 路 Intel i210 10/100/1000M 千兆网口，支持网络唤醒（WOL S3/S4/S5）；
串口 COM：4 路 RS232/422 自适应；前 2 路完整握手信号，后 2 路仅 TX/RX/CTS/RTS；
USB 2.0：3 路，其中 1 路复用 mSATA 插槽；
存储接口
基础：1×SATA 3Gb/s，与 mSATA 硬件复用；
可选配置：取消 mSATA，改为 2 路独立 SATA；
mSATA/mPCIe 二合一插槽、Micro SD 卡座；
GPIO：8 路通用数字输入输出；
系统面板接口：开关机、指示灯等机箱面板信号；
调试接口：40Pin 多功能扁平线缆调试头。
电源与电源管理
供电标准：ATX 5V/5Vsb 或 AT 5V 输入；
ACPI 5.0 标准，支持 C1-C6 处理器节能状态、S0/S3/S4/S5 系统睡眠；
唤醒功能：USB 唤醒（S3/S4）、网口唤醒（S3/S4/S5）；
ECO 深度 S5 超低功耗省电模式。
操作系统支持
标准系统：Windows7/8 32/64 位、Linux 32/64 位；
嵌入式定制系统（配套 BSP 板级支持包）：WES7/8、WEC7、Linux、QNX、VxWorks。
机械、环境与可靠性（加固核心参数）
尺寸：90mm × 96mm，标准 PC/104 V2.6 外形；
工作温度
标准版：0℃ ~ +60℃；
ETT 超坚固版：-40℃ ~ +85℃（经过温变筛选测试）；
湿度：工作 5~90% RH 无凝露；带三防涂层可 5~95% RH；存储最高 95% RH；
振动冲击：符合 IEC 60068、MIL-STD-202F 军工标准；
应力测试：完整 HALT 加速寿命测试（温变、振动、冷热冲击复合测试）。
硬件功能框图逻辑
核心 Intel Bay Trail-I E3815 SoC 作为总控制器，通过 PCIe/LPC/I2C 等总线分流所有外设；
显示通路：eDP 信号经 PTN3460 转为 LVDS 驱动液晶屏，独立背光控制；同时输出 VGA 模拟信号；
存储通路：SoC 引出 SATA，与 mSATA/mPCIe 插槽硬件复用；额外配备 Micro SD 卡存储；
外设总线：
PCIe：双千兆网口、PC/104 扩展桥；
LPC：NCT5104D 串口芯片、ISA 扩展、GPIO 扩展；
I2C：SEMA 管理芯片、温度传感器 LM73、电源监控；
管理链路：SEMA/BMC 芯片连接双 BIOS、调试接口、电源、风扇、背光，实现整机智能监控与故障保护。

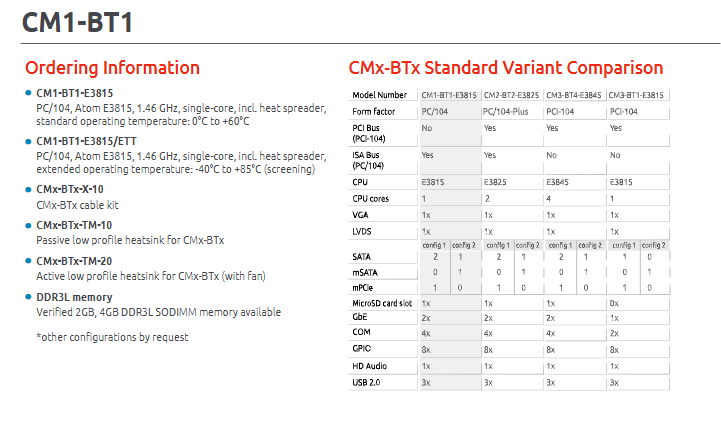

订购型号与配套配件
1. 主板型号
CM1-BT1-E3815：标准版，0~60℃，标配散热片；
CM1-BT1-E3815/ETT：超宽温加固版，-40~+85℃，经过筛选测试。
2. 配套选件
CMx-BTx-X-10：整机配套线缆套件；
CMx-BTx-TM-10：无源矮型散热片；
CMx-BTx-TM-20：带风扇有源矮型散热器；
内存：2GB/4GB 认证 DDR3L SO-DIMM，可按需定制其他容量。
3. 同系列 CMx-BTx 规格对比要点
文档附带同系列多 CPU 配置对比表，CM1-BT1 为单核 E3815 基础款：
统一标配：VGA、LVDS、8 路 GPIO、HD Audio、3 路 USB2.0；
差异化：多核型号（E3825/E3845）支持双 SATA、4 核性能更强；低配版本存在网口、串口、存储插槽缩减。
