ADLINK cPCI-8217 [R] 3U CompactPCI VGA/LCD 显示模块
时间: 2026-07-23浏览次数：
ADLINK cPCI-8217 [R] 3U CompactPCI VGA/LCD 显示模块
ADLINK cPCI-8217 [R] 3U CompactPCI VGA/LCD 显示模块
第 1 章：产品概述
1.1 产品型号与装箱清单
两款硬件规格一致，仅后走线 I/O存在差异：
cPCI-8217（标准版）：无后 I/O，仅 J1 总线连接器；包装含主板、手册、驱动光盘。
cPCI-8217R（后走线版）：带 J2 后 I/O，配套 cPCI-R8217 后转接板；包装增加 RTM 后 I/O 模块。
OEM 定制版包装、配置可按需变更；收货需核对配件，破损缺失联系经销商。
1.2 产品定位
标准 3U CompactPCI 工业显示卡，搭载Silicon Motion SM721 图形控制器，同时驱动 CRT VGA 显示器与 TFT/DSTN 液晶面板；内置 4MB 显存（大批量 OEM 可定制 8MB），支持 2D / 基础 3D 加速，适配工业工控、嵌入式显示场景。
1.3 核心功能特性
总线规范：完全兼容 PICMG2.0 CompactPCI R2.1、PCI2.1，32bit/33MHz，支持 3.3V/5V 信号电平；单槽 4TE（20.3mm）宽度，尺寸 100×160mm。
显示输出能力
VGA：最高 1600×1200@16 位色（仅 BIOS 关闭 LCD 时）；1280×1024@24 位真彩同步输出。
LCD：支持 9/12/18/16/24bit TFT/DSTN，最高 1280×1024 24bit 真彩；支持画面旋转（上下翻转、左右镜像、180° 倒置）。
双显同步：VGA 与 LCD 同时输出（BIOS 未禁用 LCD 时生效）。
图形硬件：128bit 单周期 2D 引擎、节能 3D 加速；200MHz 24bit RAMDAC，带锁存保护；支持 ACPI、VESA DPMS 节能、DDC2b 即插即用。
LCD 硬件控制：前面板亮度旋钮、LCD 一键开关；板载背光逆变器供电接口；跳线 / 拨码自由匹配各类液晶屏。
系统兼容：驱动支持 Windows95/98/ME/NT/2000、Linux、OS/2。
1.4 详细电气 / 环境规格
功耗
CRT+6.4 寸 LCD（640×480）：+5V 150mA、+3.3V 50mA、+12V 600mA
仅 CRT：+5V 150mA、+3.3V 50mA、+12V 0mA
环境可靠性（工业级）
工作温度：0~60℃；存储 - 20~80℃；湿度 5%~95% 无凝露
冲击：非工作 15G/11ms；振动：运行 0.5Grms，非运行 1.88Grms，5-500Hz 三轴
认证：CE、FCC，通过 HALT 温振应力测试
I/O 布局区分
前板：DB15 VGA（CN8）、44 针 LCD 接口（CN3）、背光供电 CN1/CN5
仅 cPCI-8217R 背板 J2：复用 44 针 LCD 全部信号，实现后置走线输出
1.5 硬件框图逻辑
PCI 总线 32bit/33MHz 接入 SM721 主控（4/8MB 显存）；主控分两路输出：
模拟 RGB 信号送至 CN8 VGA 接口，驱动 CRT 显示器；
数字 LCD 信号输出至 CN3，搭配亮度 / 背光开关控制器驱动背光逆变器，最终点亮 LCD 屏幕；
板载旋钮、按键、跳线全部接入背光控制模块，实现亮度、屏幕通断硬件调节。
第 2 章：硬件安装
本章详解板上跳线、拨码开关、连接器、前面板操控元件配置方法，附板卡丝印布局图、面板示意图。
2.1 板载跳线与 DIP 拨码（核心配置项）
跳线 JP1/JP2/JP3
JP1+JP2：LCD 画面旋转（默认正常显示）
JP1 JP2 画面效果
1-2 1-2 正常
2-3 2-3 180° 旋转
1-2 2-3 左右镜像
2-3 1-2 上下翻转
JP3：LCD 逻辑供电 VDD（默认 + 5V）
1-2 短接：3.3V；2-3 短接：5V
拨码开关 S1/S2/S3
S1（轻触按键）：LCD 整机通断
控制 LCD 数字信号 + 背光使能；仅 CN1/CN5 接背光逆变器时生效；BIOS 仅 VGA 模式下失效。
S2（4 位 DIP）：LCD 位深选择
DSTN 默认 16bit；TFT 默认 24bit；支持 9/12/18/24bit TFT、16/24bit DSTN 切换。
S3（4 位 DIP）：分辨率、时钟、屏类型
S3-1/S3-2：分辨率（640×480 默认、800×600、1024×768、1280×1024）
S3-3：像素时钟（正常 / 反向，默认正常）
S3-4：屏幕类型（TFT 默认、DSTN）
2.2 全部连接器定义
CN8（DB15 VGA 前接口）：标准 VGA 引脚，含 I2C DDC 时钟 / 数据、RGB 模拟、行场同步、+5V CRT 供电。
CN1/CN5（背光逆变器接口，4Pin）：亮度调节 BRTADJ、GND、背光使能 ENBKL、+12V 背光电源（带 1.1A 自恢复保险丝）。

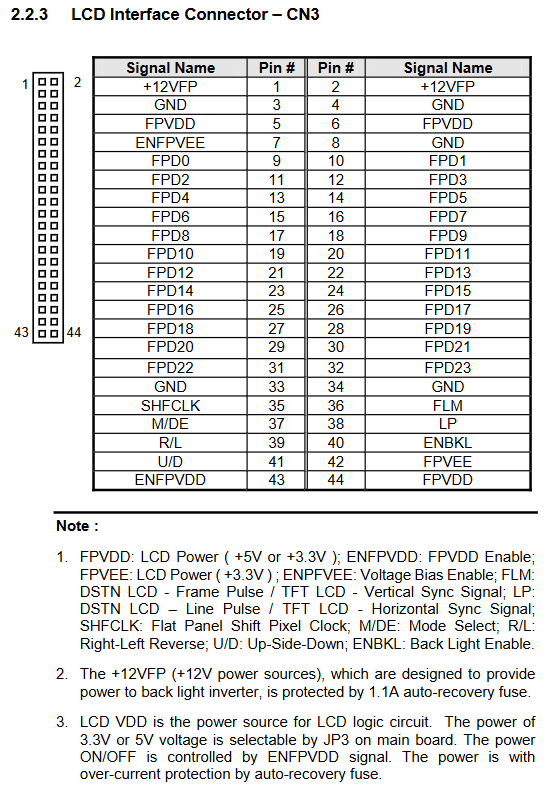

CN3（44Pin LCD 前接口）：完整 24bit RGB 数据、像素时钟、行场同步、LCD 供电 FPVDD/FPVEE、画面翻转控制信号、背光使能；电压回路全部带过流自恢复保险。
CompactPCI 总线连接器
cPCI-8217：仅 J1（32bit PCI 总线），可安全插入 64 位 / PXI 背板；
cPCI-8217R：J1+J2 双连接器，J2 全部引出 LCD 信号；严禁插入带自定义 P2 总线的 64 位 / PXI 背板，会烧毁板卡 / 系统。
2.3 前面板人机交互元件
LCD 亮度调节旋钮：调节背光电压，需外接背光逆变器，仅 LCD 模式生效；
绿色 LED（LCD 运行指示灯）：LCD 信号 + 背光开启时常亮；仅 VGA BIOS 下熄灭；
琥珀色 LED（省电指示灯）：LCD 关闭 / 系统 APM 节能模式点亮；仅 VGA BIOS 下常亮；
S1 按键：面板外露 LCD 一键开关；
CN8 DB15 VGA 标准显示输出口。

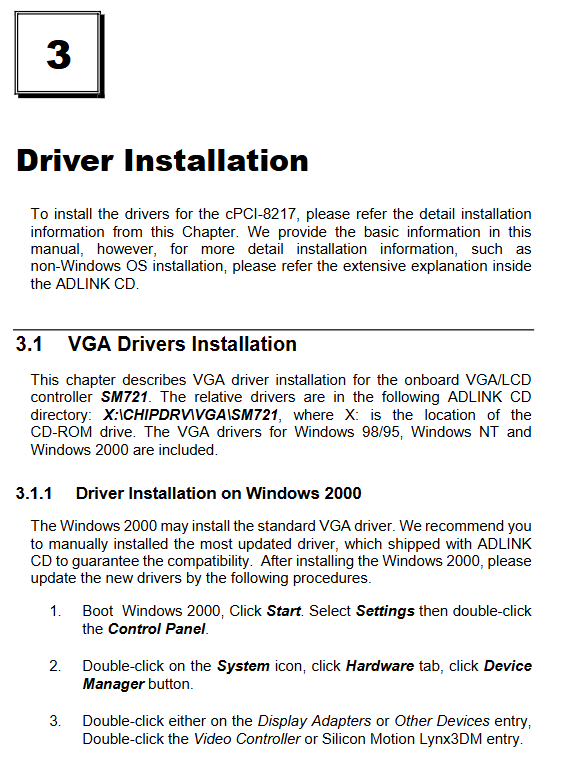

第 3 章：驱动安装
驱动文件存放于配套光盘路径X:\CHIPDRV\VGA\SM721，分 3 套 Windows 系统手动更新流程，Linux/OS2 详细步骤见光盘文档：
Windows 2000 安装：设备管理器更新显示适配器，指定 WIN2K 目录 inf 文件，忽略数字签名完成安装；
Windows 98 安装：控制面板设备管理器更新标准 VGA 驱动，加载 WIN9X 目录，重启生效；
Windows NT4.0 安装：显示设置 - 更改显示类型，加载 NT40 驱动，重启激活；
核心逻辑：系统默认加载通用标准 VGA 驱动，必须手动安装 SM721 专用驱动才能完整启用双显、LCD 硬件调节、高分辨率特性。
