ADLINK AmITX-SL-G Mini-ITX 嵌入式主板
时间: 2026-07-21浏览次数：
ADLINK AmITX-SL-G Mini-ITX 嵌入式主板
ADLINK AmITX-SL-G Mini-ITX 嵌入式主板
产品概述
处理器支持列表
LGA1151 单路台式 CPU，区分标准 65W 与低功耗 35TE 系列：
i7：6700(65W)/6700TE(35W)
i5：6500/6500TE
i3：6100/7101E/7101TE
奔腾 G4400、赛扬 G3900 系列
全 CPU 内置第九代 Gen9 核显，硬解 H.265/VP9，支持 DX12、OpenGL4.4。
两大芯片组核心差异
参数 Q170 版本 H110 版本
远程管理 支持 Intel AMT 11.0、vPro 无 AMT
USB 配置 7×USB3.0 + 4×USB2.0 4×USB3.0 + 7×USB2.0
TPM 支持 TPM1.2/2.0（A3 硬件版） 可选 TPM1.2
RAID SATA RAID0/1/5/10 仅 AHCI，无阵列
企业功能 远程带外管理、TXT 可信执行 无商用企业特性
核心系统硬件
内存：双层堆叠 SODIMM 双通道 DDR4 1866/2133MHz，最大 32GB，非 ECC，两条内存必须同规格。
BIOS：16MB SPI AMI UEFI，双 BIOS 故障冗余、BIOS 写保护、串口远程控制台、PXE 无盘启动。
管理单元：板载 SEMA 独立 BMC 控制器，不依赖操作系统实现硬件监控、看门狗、故障日志。
安全硬件：板载 TPM 插槽（选配 Atmel 1.2 / 英飞凌 2.0 加密芯片）。
全板 IO 与扩展资源
1）显示输出（三屏独立显示）
后置 3×DP1.2（单路最高 4K@24Hz）；板载可选单 / 双通道 LVDS (18/24bit)、eDP 液晶屏接口，支持背光 PWM 调节、3.3V/5V/12V 屏供电切换。
2）网络
双 Intel 千兆网卡：LAN1 i219LM（Q170 支持 AMT/WOL 远程唤醒）、LAN2 i211AT，双口均支持 PXE、巨帧。
3）存储
3 路 SATA 6Gbps 高速接口；下层 Mini PCIe 插槽可跳线切换为 mSATA 固态硬盘；SATA1/2 支持 DOM 电子盘 3.3V/5V 供电输出。
4）串口（4 路）
COM1：RS232/422/485 可调，跳线提供 0/5/12V 外设供电；COM2/3/4 仅标准 RS232，全部板载插针引出。
5）扩展插槽
1×PCIe3.0 x16 独显槽、1×PCIe2.0 x1、半高 Mini PCIe（无线网卡）、全高 Mini PCIe（无线 /mSATA 二选一）。
6）音频
Realtek ALC886 HD 音频，后置 5 个音频插孔实现 7.1 声道，配套板载音频插针前置输出。
7）通用外设
PS/2 键鼠复合插针、10 路 GPIO、I2C/SMBus 工业总线、前置面板插针（开关机 / 复位 / 硬盘灯）、两路 4Pin 调速风扇插座。
8）USB 区分配置
后置 4 个 USB3.0；剩余 USB 通过板载插针引出，Q170 多 3 路 USB3 扩展，H110 仅 USB2 扩展。
供电与功耗
供电规格：专用 14Pin ATX 内部供电，仅支持 12V 主输入，兼容 AT 常供电 / ATX 标准开关机两种模式；待机 5VSB 超低功耗。

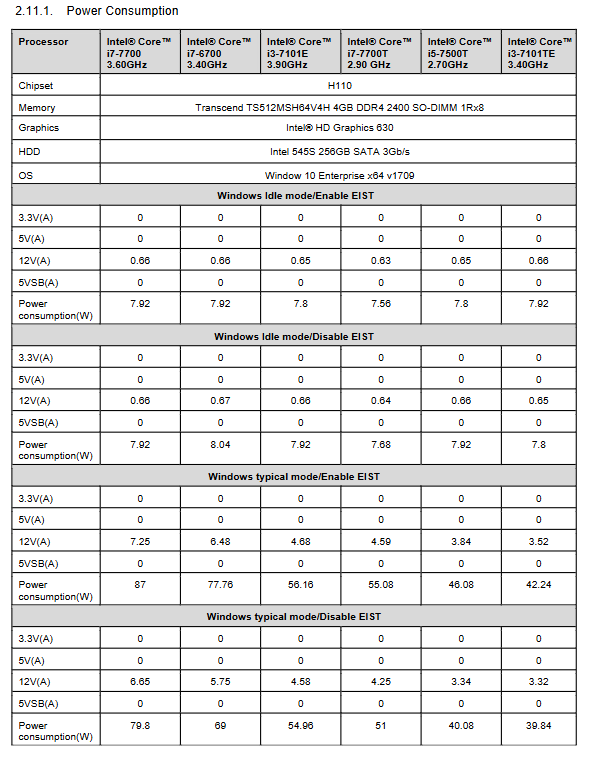

实测功耗（Windows 系统）
待机（EIST 开启）：7.56~7.92W（低功耗 TE CPU）
典型负载：40~87W 区间
CPU 满载：52~123W（65W 标准 i7 峰值最高）
S3 休眠：仅 0.45W；S5 关机 0.3~0.35W（节能模式关闭无待机）
环境与认证
标准工作温区：0~60℃；存储 - 40~85℃
抗震冲击符合 IEC 工业标准，通过 HALT 加速老化测试
系统支持：Win7/8.1/Win10 64 位、Linux、VxWorks（BSP 可选）
机械布局与散热
尺寸：标准 Mini-ITX 170mm×170mm，板厚 1.6mm，整机高度 35.33mm（不含散热器）。
元件布局：正面标注 CPU、双内存槽、所有扩展槽、风扇、LVDS / 串口 / 音频插针；背面焊盘侧为 DB40 调试排线、无外露元件。

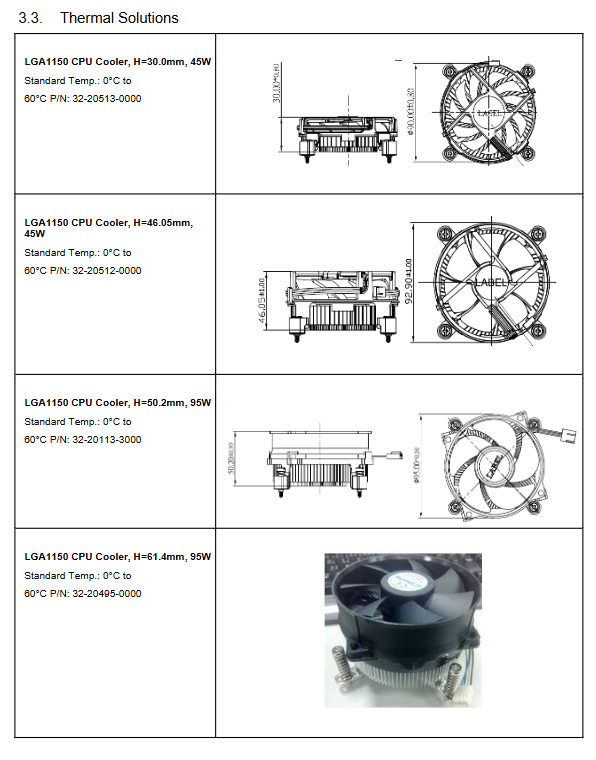

官方散热套件：提供 4 款 LGA1151 散热器，高度 30/46/50/61mm，适配 45W/95W 不同功耗 CPU。
连接器与跳线完整定义
后置外露 IO
从上至下：3×DP 视频、双 RJ45 网口、4×USB3.0、7.1 声道音频插孔；文档完整给出 DP、网口、USB 引脚定义与指示灯逻辑。
内部板载连接器（核心接口）
14Pin 专用 ATX 供电：仅配套原厂转接线连接标准电源，区分 12V、5V、3.3V 待机。
SATA 接口：SATA1/2 支持跳线输出 3.3V/5V 给 DOM 盘，SATA3 标准无额外供电。
LVDS/eDP 配套插针：30Pin 屏信号 + 10Pin 背光辅助，可切换背光 5V/12V、高低电平使能。
4 路串口：COM1 通过拨码切换 232/422/485，跳线选择外设供电电压。
Feature 扩展插针：10 路 GPIO、机箱开盖检测、SMBus/I2C、温度模拟采集、系统状态输出。
DB40 调试排线：40Pin 多功能调试口，用于 BIOS 烧录、POST 故障码读取、BMC 底层调试、电源测试点。
关键跳线 / 拨码功能表
跳线编号 功能 默认设置
JPATX AT/ATX 供电模式 ATX（1-2）
CMOS 清空 BIOS / 系统时间 1-2 正常，短 2-3 清零
JPMSATA 下层 Mini PCIe/mSATA 切换 Mini PCIe 无线模式
SWS1M COM1 串口协议切换 RS232
JPL4 LV 背光供电 5V/12V 5V
JPL5 背光使能高低电平 低电平有效
JPL6/JPL8 LVDS 屏幕供电 3.3V/5V/12V 3.3V
JPL9/JPL10 SPI BIOS 写保护 BMC 受控关闭保护
JPL11 SATA1/2 DOM 供电 无输出
SW2 双 BIOS 切换开关 主 BIOS 启动
驱动安装
驱动全部在凌华官网产品页面下载，安装固定顺序：
Intel 芯片组 INF 驱动
SATA AHCI/RAID 存储驱动
Gen9 集成显卡驱动
双千兆网卡驱动
HD 音频驱动
AMT 管理工具（仅 Q170）
TPM 安全驱动（选配芯片）
SEMA 监控上位机软件（看门狗、温度读取）
SEMA 智能嵌入式管理 BMC（工业核心特色）
板载独立微控制器，整机断电仍可采集基础硬件信息，无需操作系统介入：
硬件采集：CPU / 主板实时温度、各路电压 (Vcore / 内存 / 12V/5VSB)、整机输入电流、双风扇转速，记录最高 / 最低温。
日志统计：整机上电总次数、累计运行时长、单次开机计时、重启故障溯源（掉电 / 看门狗 / 硬件复位 / BIOS 损坏分类标记）。
看门狗 WDT：BIOS / 系统双级超时定时器，超时自动硬复位，支持上电自动开启，软件可配置时长、喂狗操作。
双 BIOS 冗余：主 BIOS 损坏时 BMC 自动切换故障备用 BIOS，防止变砖；支持 SPI 固件读写保护跳线。
告警机制：硬件过温、欠压、电源故障时蓝色状态灯输出故障编码，软件可读取异常代码排查。
存储分区：1KB 客户自定义 Flash、128 字节加密保护分区，可存储序列号、密钥。
配套工具：Windows/Linux 上位机、底层 API 库，支持读取监控、控制背光、配置看门狗。
系统底层硬件资源映射
面向驱动 / 嵌入式二次开发完整表格：
系统内存地址区间（高位 BIOS、APIC、ISA 预留空洞）
全部硬件 IO 端口十六进制分配表
PIC/APIC 两种中断模式 IRQ 资源占用
PCI/PCIe 总线拓扑（总线 / 设备 / 功能号）
PCI 中断路由映射、SMBus 设备从地址（内存、BMC、GPIO 扩展）
AMI UE BIOS 完整菜单
开机按 Del 进入，分为 6 大主菜单，支持串口远程控制台（COM1~4）：
Main 主页
只读主板序列号、SEMA 固件、CPU / 内存硬件信息；可修改系统时间，实时查看温度 / 电压 / 风扇转速、上电统计、看门狗状态。
Advanced 高级（工控核心配置）
CPU 设置：超线程、VT-x/VT-d 虚拟化、睿频、C-State 节能、功耗限制锁
SATA：IDE/AHCI/RAID 模式切换，阵列开关
图形：多屏输出、LVDS 分辨率、背光亮度、核显显存分配
USB：USB3/2 开关、传统 DOS 兼容支持
Super IO：4 路串口地址、IRQ、通讯参数
网络：AMT 远程管理、PXE 网卡启动、WOL 唤醒
安全：TPM1.2/2.0 开关、Intel TXT 可信执行
电源管理：断电恢复上电逻辑、RTC 定时开机、各级休眠设置
串口重定向：无显示器远程调试 BIOS POST 界面
Security 安全菜单
管理员 / 用户两级开机密码、Secure 安全启动配置、TPM 清除操作
Boot 启动菜单
启动设备优先级、CSM 兼容模式、快速自检、网络启动开关
Save & Exit
保存 / 放弃修改、恢复出厂默认、单次临时启动项
