ADLINK AmITX-AL-I 超薄 Mini-ITX 工业主板
时间: 2026-07-21浏览次数：
ADLINK AmITX-AL-I 超薄 Mini-ITX 工业主板
ADLINK AmITX-AL-I 超薄 Mini-ITX 工业主板

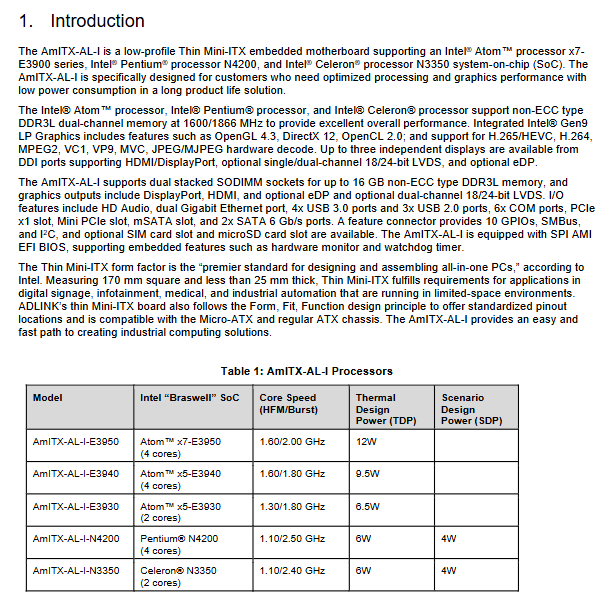

产品概述
1.1 产品定位
超薄 170×170mm Thin Mini-ITX 低功耗工业主板，面向数字标牌、车载工控、医疗设备、自助终端、IoT 边缘设备；搭载 Intel Apollo Lake Atom / 奔腾 / 赛扬单芯片 SoC，长生命周期、低功耗、多屏显示、内置 SEMA 整机管理 BMC，支持宽温定制型号。
1.2 全系列 SoC 型号与功耗
型号 核心 / 频率 TDP/SDP
Atom x7-E3950 4 核 1.6/2.0GHz 12W
Atom x5-E3940 4 核 1.6/1.8GHz 9.5W
Atom x5-E3930 2 核 1.3/1.8GHz 6.5W
Pentium N4200 4 核 1.1/2.5GHz 6W(SDP4W)
Celeron N3350 2 核 1.1/2.4GHz 6W(SDP4W)
全部 CPU 内置 2MB 缓存，支持 VT-x、VT-d 虚拟化技术。
1.3 核心硬件总览
内存：双层堆叠 SODIMM 双通道 DDR3L 1600/1866MHz，最大 16GB，非 ECC
BIOS：16MB SPI AMI EFI UEFI 固件，支持双 BIOS 故障恢复、串口控制台、安全启动
图形：Gen9 低功耗核显，硬解 H.265/H.264/VP9，支持 3 屏独立输出
网络：双 Intel I211AT 千兆 RJ45；宽温版本换 I210 PHY
存储：2 路 SATA 6Gbps，mSATA 插槽与 SATA1 复用
扩展：PCIe x1 全高插槽、全高 Mini PCIe（带 USB）、SIM/microSD 为板载定制选配
串口：6 路 COM，COM1/2 支持 RS232/422/485，COM3~6 仅 RS232
供电：单路 12V DC 输入，支持 AT/ATX 两种上电模式
管理：内置 SEMA BMC 基板管理控制器，集成看门狗、电压电流温度监控
1.4 显示输出规格（三屏组合）
后置：1 路 HDMI 1.4b（最高 3840×2160@30Hz）、1 路 DP1.2（最高 4K@24Hz，可定制双 DP 替代 HDMI）
板载选配：单 / 双通道 18/24bit LVDS 或 4lane eDP，最高 1920×1200@60Hz
组合：DP+HDMI+LVDS/eDP 三屏同时独立工作
1.5 IO 完整清单
后置外露 IO
12V 直流锁式电源口、DP、HDMI、双千兆网、4×USB3.0、音频输出 / 麦克风
板载插针
6 路 COM、2 路 USB2.0、前置 USB / 音频、2×SATA、SATA 供电、PS/2 键鼠、LVDS/eDP 背光、GPIO/I2C/SMBus、CPU / 系统风扇、20pin 前置面板（开关机 / 复位 / 指示灯）、40pin DB40 调试接口（BIOS 烧录、POST 调试）
1.6 环境与功耗
温度：标准 0~60℃；Atom 定制宽温版 - 40~85℃；湿度 10%~90% 无凝露
震动冲击：符合 MIL-STD-202G 工业标准，通过 HALT 加速老化测试
实测功耗（搭配 4GB 内存 + SSD）
赛扬 N3350：待机 33.99W，满载 50.60W
奔腾 N4200：待机 35.58W，满载 54.75W
Atom E3930：待机 39.84W，满载 53.25W
Atom E3940：待机 45.26W，满载 63.59W
Atom E3950：待机 46.32W，满载 75.70W
睡眠 S3 仅 0.84W，关机 S5 节能模式低至 0.12W
1.7 操作系统支持
Windows10 64bit、Fedora、RHEL Linux；VxWorks BSP 待定
机械布局与尺寸
尺寸标准 Thin Mini-ITX：170mm×170mm，板厚＜18.3mm（不含电池）
主板机械尺寸图
元件面布局：标注 CPU、双 SODIMM、PCIe x1、Mini PCIe/mSATA、LVDS、COM 插针、风扇、各类跳线
焊盘底面：microSD、SIM 卡槽、DB40 调试 40pin 排线座
主板背面接口

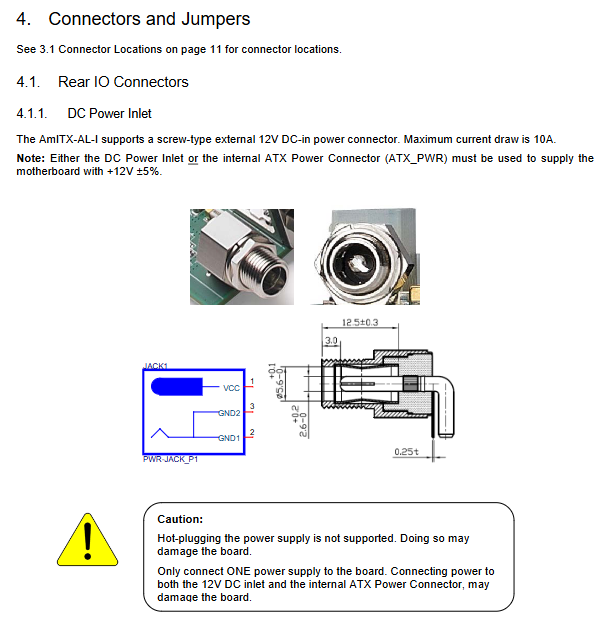

连接器与跳线完整定义
后置外部接口
12V DC 锁式电源：禁止同时接内置 4pin ATX 供电，不可热插拔
DP/HDMI 完整差分、DDC、HPD 引脚定义
双千兆 RJ45：8 线千兆差分，双色链路 / 速率指示灯
USB3.0 标准 9pin 高速差分接口
3.5mm 音频输出 / 麦克风插孔，与板载音频插针信号共用
内部板载连接器重点
SATA1/mSATA 复用：JP11 跳线切换，选 mSATA 则 SATA1 失效
LVDS 背光：JP2 背光 5V/12V 切换；JP4 背光高低电平使能；JP3/JP5 液晶屏供电 3.3V/5V/12V 三档可选
COM1/2 串口：SWS1M/SWS2M 拨码切换 RS232/422/485；JP7~JP10 选择串口供电 0/5/12V
AT/ATX 模式跳线 JP1：1-2 AT 常供电、2-3 标准 ATX
清 CMOS 跳线 JP6：断电短接 2-3 清除 BIOS 与系统时间
前置面板 20pin：电源按键、复位、硬盘 LED、系统休眠指示灯、前置 USB / 音频
Feature 28pin 扩展插针：10 路 GPIO、I2C/SMBus、机箱开盖检测、温度模拟输入
双风扇插座：CPU 风扇、系统风扇，SEMA 可读取转速、PWM 调速
DB40 调试排线：用于 BIOS 烧录、POST 故障码、BMC 调试、电源测试点
关键跳线总表
跳线位置总图
跳线 / 开关 功能
JP1 AT/ATX 供电模式
JP6 Clear CMOS 清除 BIOS
JP11 SATA1/mSATA 切换
JP2 LV 背光 5V/12V
JP3/JP5 LVDS 屏幕供电电压
JP4 背光使能电平
SWS1M/SWS2M COM1/2 串口协议切换
JP7~JP10 COM 串口供电选择
SEMA 智能嵌入式管理系统（核心工业特色）
SEMA 为板载独立 BMC 微控制器，不依赖 CPU / 系统，整机断电仍可监控基础状态，功能全覆盖工业远程运维需求：
硬件监控采集项
电压采集：CPU 核显、内存、12V 输入、5V、3.3V、待机 3.3V、RTC 电池
电流监测：实时输入总电流，每 250ms 采样保存 4 组历史值
温度：CPU、主板开机 / 最低 / 最高温度，超限告警
风扇转速读取，支持智能温控曲线
日志与计数功能
整机总运行时长、单次开机时长、上电总次数、BIOS 启动计数
系统重启溯源记录：掉电、看门狗、外部复位、BIOS 故障分类标记
1KB 客户自定义 Flash 存储区、128 字节加密保护分区（序列号 / 密钥存储）
看门狗 WDT
上电自动看门狗可 BIOS 开关；超时自动硬复位，可软件配置计时时长，重启可读取是否 WDT 触发宕机
双 BIOS 故障冗余
BIOS 启动异常时 BMC 自动切换备用 BIOS 固件，防止固件损坏无法开机
告警机制
硬件异常（过温、欠压、电源丢失）通过蓝色状态灯输出故障编码，BMC 寄存器同步存储异常代码，可软件读取排查故障
配套工具
SEMA Windows/Linux 软件、底层 API 库，支持读取全部监控数据、控制背光、开关看门狗、读取开机日志
系统底层资源映射
提供工控二次开发底层完整地址表：
系统内存地址区间（4GB 高位 BIOS、APIC、ISA 预留空洞）
IO 端口十六进制分配（串口、SuperIO、SATA、PCI 控制器）
PIC/APIC 两种模式 IRQ 中断分配表
PCI/PCIe 设备总线、设备、功能号拓扑
PCI 中断路由映射、SMBus 从设备地址（内存、BMC、GPIO 扩展）
AMI EFI BIOS 完整菜单说明
开机按Del进入 UEFI 设置，分为 7 大主菜单，支持串口远程控制台（COM1~6 可选）
Main 主页
只读主板序列号、出厂日期、CPU / 内存信息；可修改系统日期时间
Advanced 高级菜单（工控核心配置）
CPU 设置：VT-x/VT-d 虚拟化、睿频、C-State 节能、温度保护
显卡配置：LVDS/eDP 分辨率、背光亮度、多屏输出优先级
电源管理：ACPI 休眠、RTC 定时开机、断电恢复上电状态、ECO 超低关机功耗
系统管理：SEMA 固件版本、开机计数器、看门狗开关、风扇智能调速档位
热管理：CPU / 主板温度阈值、静音 / 均衡 / 性能风扇策略
Super IO：6 路串口地址 IRQ 分配、RS485 方向控制
串口重定向：支持无显示器远程调试 BIOS POST
USB、网络、SDIO、TPM 可信计算、机箱入侵检测开关
Chipset 芯片组菜单
北桥：内存频率、4G 以上内存重映射、核显显存 DVMT 分配
南桥：SATA AHCI/RAID 切换、PCIe 速率、HD 音频、USB 控制器开关
Security 安全菜单
管理员 / 用户两级开机密码、Secure 安全启动配置
Boot 启动菜单
启动顺序、快速自检、UEFI/Legacy 兼容 CSM 开关、PXE 网络启动
Save & Exit
保存 / 放弃重启、加载最优 / 故障安全默认 BIOS 参数、单次临时启动设备
安全操作规范
拆装必须防静电手环与工作台，静电损坏无保修
12V 电源不可热插拔，禁止同时接后置 DC 与内置 ATX 供电
主板 CR2032 锂电池更换型号错误存在爆炸风险，废旧电池合规回收
4 工作环境不可堵塞风道，宽温机型仍需匹配散热方案
私拆、进水、错配电压、物理撞击不在保修范围
