ADLINK NuPRO-E315 全长 PICMG 1.3 工业 SHB 单板计算机
ADLINK NuPRO-E315 全长 PICMG 1.3 工业 SHB 单板计算机
第一章 产品概述与硬件规格
版型与平台定位
标准全长 PICMG 1.3 SHB，尺寸 338×126mm；LGA775 单路平台，Intel G41+ICH7R 芯片组，面向自动化、机器视觉、测试测量工控场景，原生支持 PCIe x16 独立显卡扩展。
核心运算硬件
CPU：LGA775 插槽，支持 Conroe/Wolfdale/Yorkfield 系列酷睿 2 四核 / 双核、奔腾、赛扬；FSB 800/1066/1333MHz，主频最高 3.0GHz
芯片组：G41 GMCH 集成 GMA X4500 显卡 + ICH7R 南桥，支持 RAID0/1/5/10 阵列
内存：双通道 240pin DDR3 DIMM×2，800/1066MHz，最大 4GB；双通道需两条同容量同规格内存
BIOS：32Mbit SPI AMI BIOS，支持 PXE、串口远程控制台、BIOS 刷新、分级开机密码
全板 I/O 资源清单
显示
后置 DB15 VGA 接口，最高 2048×1536@75Hz，GMA X4500 集成显卡支持 DX10、OpenGL2.0
网络
单 Intel 82574L PCIe x1 千兆 RJ45 网口，后置面板，支持 PXE 无盘、WOL 远程唤醒、巨帧；网口双色指示灯区分速率 / 链路状态
串口（共 6 路）
COM1（后置 DB9）：支持 RS232/422/485/485 + 四模式，JP1-JP4 跳线切换电平
COM2~6（板载插针）：标准 RS232，独立 IO 地址与 IRQ
存储
4 路板载 SATA 3Gb/s 接口，ICH7R 支持 Intel RST 磁盘阵列
USB2.0（总计 8 路）
4 路板载插针 + 4 路通过背板金手指引出，单口 5V/0.5A 带过流保护
传统工业 IO
26pin 插针 IEEE1284 并口，BIOS 切换 Normal/EPP/ECP 模式
后置 Mini-DIN 复合 PS/2 键鼠接口（配套 Y 线同时接键盘鼠标）
前置面板插针：开机、复位、电源灯、硬盘灯、蜂鸣器
扩展总线（背板金手指引出）
PCIe x16（独显）、PCIe x4、32bit/33MHz PCI 总线
音频
板载 HD Audio 插针，必须选配 DB-Audio2 子卡才能输出音频
硬件监控与看门狗
W83627DHG SuperIO 芯片：实时采集 CPU / 主板温度、双风扇转速、各路 DC 电压；
可编程 WDT：1~255 秒 / 1~255 分钟双档位，超时整机硬复位，寄存器标记 WDT 触发重启用于故障溯源
功耗实测（分多款 CPU 完整数据）
测试电源 FSP460-60PFG，搭配 2×2GB DDR3+160GB SATA 硬盘：
Q9400 四核：DOS 待机 46.32W，满载整机 75.70W
E8400 双核：DOS 待机 50.57W，整机满载 65.30W
E7400 双核：DOS 待机 39.84W，整机满载 54.75W
E6400 双核：DOS 待机 42.62W，整机满载 55.07W
E5300 奔腾：DOS 待机 37.10W，整机满载 50.60W
环境参数
工作温度 0~60℃（强制风道散热），存储 - 20~80℃；湿度 10%~90% 无凝露
第二章 硬件连接器与跳线完整定义
2.1 后置外露面板 IO（从上至下）
PS/2 复合口、DB15 VGA、千兆 RJ45 网口、DB9 COM1；文档完整列出每类接口针脚定义、指示灯逻辑。

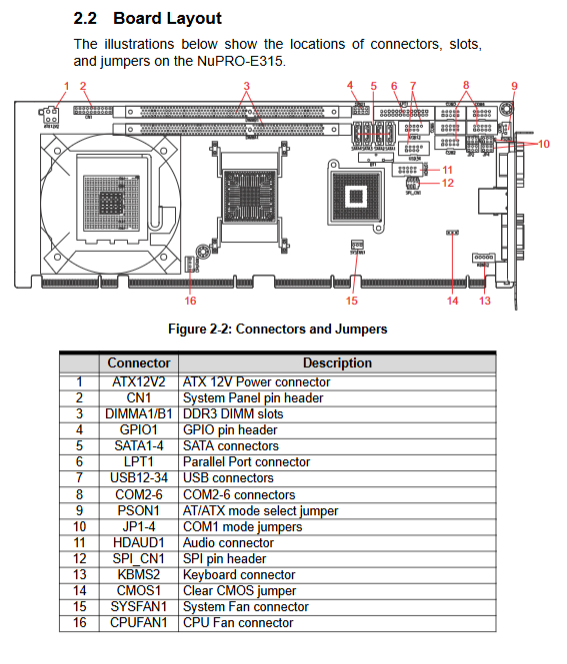

2.2 板载全部连接器
ATX12V 4Pin CPU 辅助供电（必须插接，否则无法开机）
CPUFAN/SYSFAN 两路 4Pin 风扇插座（测速 + PWM 调速）
DIMM1/DIMM2 DDR3 内存插槽
SATA1~4 存储接口、26 针并口 LPT
USB 双排插针、COM2-6 串口插针
HDAUD1 音频子卡专用插针、SPI 调试插针
CN1 前置面板 20Pin 插针（开关机、LED、蜂鸣器）
KBMS2 外接键盘插针、GPIO 通用 IO 插针

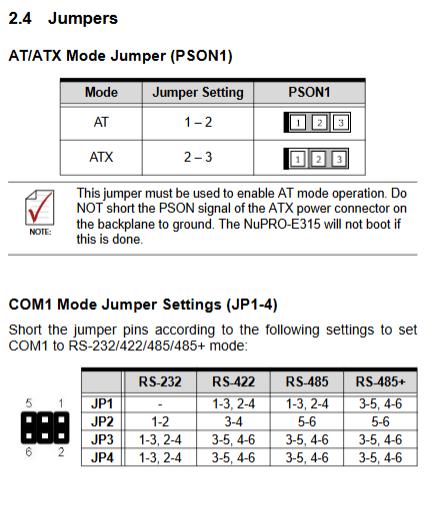

2.3 核心功能跳线
JBAT1 清 CMOS：断电短接 2-3 引脚清空 BIOS 设置、系统时间、开机密码
PSON1 AT/ATX 电源模式切换：1-2=AT 常供电，2-3 = 标准 ATX 开关机模式
JP1~JP4 COM1 电平组合跳线：多跳线搭配切换 RS232/422/485/485 + 四种总线模式
第三章 硬件分步安装指南（防静电强制要求）
全程防静电工作台 + 接地手环，禁止触碰插槽触点，静电永久损坏硬件。
LGA775 CPU 安装
下压插槽锁杆、掀开负载压板，拆除塑料保护盖
CPU 金色三角标记对齐插槽左下角定位角，平放无暴力按压
闭合压板、扣紧锁杆固定 CPU
散热器安装
提供 3 款官方推荐 LGA775 散热（1U 薄型 / 3U 标准 / 铜芯高性能）；安装要点：
主板背面固定背板，散热底部均匀涂抹导热硅脂
对角分步锁紧螺丝，避免受力不均压弯 PCB
风扇电源线接入 CPUFAN 插座；严禁无散热开机烧毁 CPU
DDR3 内存安装
掰开插槽两侧卡扣，内存缺口对齐隔断垂直下压，卡扣自动回弹锁死；双通道必须两条容量一致，单条仅单通道运行性能下降。
第四章 驱动安装（Windows XP/7）
驱动统一存放配套光盘，安装顺序固定，每步完成重启系统：
Intel RST 快速存储驱动：XP 装系统时 F6 软盘加载，开启 AHCI/RAID；Win7 无需前置加载
G41 芯片组 INF 总线驱动，识别全部 PCIe/PCI 硬件
GMA X4500 集成显卡驱动，支持多分辨率、视频硬解
82574L 千兆网卡驱动，开启 PXE/WOL 功能
HD 音频驱动：仅搭配 DB-Audio2 子卡，BIOS 需提前开启音频控制器
第五章 AMI BIOS 完整设置菜单详解
开机自检按Del进入 BIOS，F1 帮助、F10 保存退出、ESC 放弃修改，八大主菜单逐项配置：
5.1 Main 主页
显示 CPU 型号、内存容量、BIOS 版本、系统时间 / 日期，基础时钟修改
5.2 Advanced 高级设置（工控核心配置）
CPU 配置：VT 虚拟化、C1E 节能、多核开关、CPU 温度保护
IDE/SATA 配置：SATA 切换 IDE/AHCI/RAID 模式，硬盘参数自动识别
Super IO 配置：6 路串口地址 / IRQ 分配、并口模式、WDT 秒 / 分钟档位开关
硬件健康：CPU 智能风扇（静音 / 均衡 / 性能三档温控）、实时电压温度显示
远程控制台：COM1 串口重定向，支持无显示器调试 BIOS / 系统
APM 电源管理：断电恢复上电逻辑、RTC 定时开机、网卡唤醒
5.3 PCI/PnP 设置
IRQ/DRM 资源手动预留（适配老式 ISA 设备）、PCI 延迟定时器、即插即用系统开关
5.4 Boot 启动菜单
启动设备优先级、快速自检 Quick Boot、开机 NumLock 状态、PXE 网卡启动开关
5.5 Security 安全菜单
管理员 / 用户两级开机密码，密码遗忘需清 CMOS 重置
5.6 Chipset 芯片组设置
北桥：DDR3 频率、内存重映射、集成显卡显存分配、主显卡选择（PCIe 独显 / 板载 VGA）
南桥：USB 端口数量开关、Legacy USB DOS 支持、网卡 ROM、音频控制器开关
5.7 Exit 退出菜单
保存 / 放弃重启、加载最优 / 故障安全默认 BIOS 参数
附录 A：看门狗 WDT 开发资料
硬件依托 W83627DHG SuperIO，通过 0x2E/0x2F 标准 SuperIO 端口控制
操作流程：解锁 SuperIO→选中 WDT 逻辑设备→启用定时器→设置计时时长→定期喂狗
提供完整 C 语言底层寄存器操作示例代码，可直接移植 DOS/Windows 工控程序
重启后读取寄存器可判断本次宕机是否由看门狗超时导致
附录 B：系统底层硬件资源映射（工控开发必备）
完整标准化表格：
系统内存地址分配表
DMA 通道占用清单
全部板载设备 IO 端口十六进制地址
APIC 高级中断 IRQ 分配表
PCI/PCIe 总线设备拓扑（总线 / 设备 / 功能号）
PCI 中断路由映射表，用于运动卡、采集卡底层驱动开发
安全操作规范
拆装前完全断开电源，远离液体、高温，保证机箱通风
主板 CR2032 锂电池，更换型号错误存在爆炸风险，废旧电池合规回收
私拆、进水、错配电源、物理撞击、静电损坏均不在保修范围
散热器禁止使用卡扣式固定，会挤压 PCB 造成线路断裂
