ADLINK NuPRO-842全长 PICMG 1.0 PCI/ISA 工业单板计算机
ADLINK NuPRO-842全长 PICMG 1.0 PCI/ISA 工业单板计算机
第一章 产品概述（硬件平台、核心规格）
1.1 标准版型规范
全长 PICMG 1.0 Rev1.0（兼容 PCI+ISA 双总线），尺寸 388mm×122mm，适配传统工业全长机箱。
1.2 运算核心平台
CPU：mPGA478 插槽，支持桌面 Pentium4 / 移动 Pentium4-M 处理器，FSB 400/533MHz（跳线自动 / 手动切换），最高 3.06GHz 台式、2.4GHz 移动 CPU；单颗处理器，512KB 片载 L2 缓存，支持超线程，配套 VRM9.0 供电电路
芯片组：Intel 845GV GMCH 集成显卡北桥 + Intel 82801DB ICH4 南桥 + IT8888 PCI 转 ISA 桥片
内存：2 路 184pin 非 ECC DDR DIMM 插槽，必须成对同规格安装，最大 2GB DDR266，动态共享内存给集成显卡
BIOS 4MB Phoenix-Award 固件，支持写保护、PXE 无盘、DMI 硬件信息、USB 启动、现场刷新 BIOS
1.3 全板 I/O 资源清单
显示系统
板载 Intel Extreme Graphics 集成显卡，350MHz RAMDAC，后置 DB15 VGA 最高 2048×1536@32bit；预留 DVO 数字显示接口，可搭配选配DB-842DVI 子卡输出 DVI/LVDS/TTL 工业液晶屏，动态显存最大 64MB（内存＜256MB 时仅分配 32MB）
网络
双 Intel 82540EM 千兆 RJ45 网口，PCI 总线，支持 10/100/1000M 自适应、IEEE802.3x 流控、WOL 远程唤醒、PXE，每个网口独立静态 MAC，RJ45 内置速率 / 链路双色指示灯
串口 COM
COM1 固定 RS232；COM2 通过多组跳线可切换RS232/RS422/RS485/485+四种电平，均为 10pin 板载插针，默认地址 COM1=3F8 IRQ4、COM2=2F8 IRQ3
并行端口
26pin 插针 IEEE1284 并口，BIOS 可选 Normal/EPP/ECP 打印模式，默认 378 IRQ7
USB
共 6 路 USB2.0（480Mbps）：1 路后置面板，5 路板载插针；单口 5V/0.5A 带过流保护，兼容 USB1.x 设备
存储控制器
ICH4 集成双通道 Ultra ATA100 IDE（主 / 副通道，每通道支持主从两块硬盘）；W83627HF 集成标准 34pin 软驱控制器
扩展插槽
Mini PCI 32bit/33MHz 插槽，可外接网卡、存储、采集子卡
音频
AC’97 2.3 板载插针，需配套音频挡板引出
键鼠
后置复合 PS/2 圆形接口（Y 线同时接键盘鼠标），额外板载外接键盘插针
硬件监控与看门狗
Winbond W83627HF SuperIO + W82782 监控芯片：实时采集 CPU 温度、板温、双风扇转速、各路 DC 电压；可编程看门狗 WDT，计时 1~255 秒 / 1~255 分钟，超时整机硬复位，寄存器记录 WDT 复位故障标记
机箱管理插针
前置面板（开机 / 复位 / 电源 / 硬盘灯 / 蜂鸣 / 键盘锁）、机箱开盖检测、两路 CPU 风扇插座
1.4 环境与认证
工作温度：0~60℃（强制风冷散热）；存储 - 40~85℃
湿度 5%~95% 无凝露；支持震动 / 冲击工业测试
认证：CE、FCC A 级、UL-1950、CSA、VDE 工业安全认证
1.5 操作系统支持
Windows98/ME/NT4/2000/XP、RedHat Linux，支持各类嵌入式实时系统
第二章 连接器与跳线（全引脚、拨码配置）
2.1 主板布局
图纸完整标注 CPU、845GV 北桥、ICH4 南桥、双 DDR 槽、Mini PCI、所有板载插针、跳线、锂电池、风扇插座位置，区分后置外露面板与内部插针。
2.2 全部接口引脚定义（标准化表格）

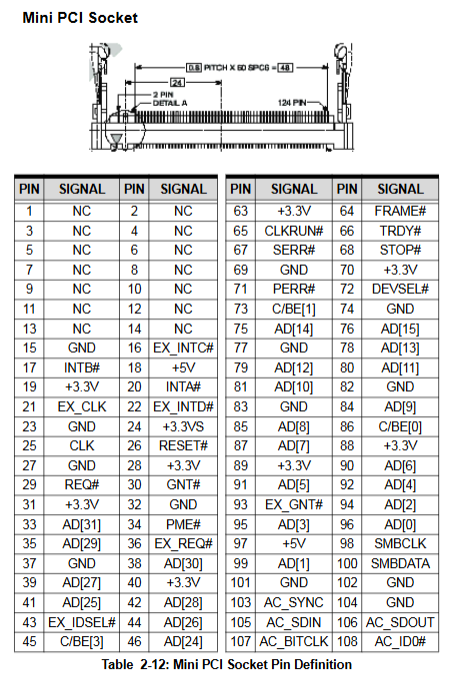

包含 VGA、RJ45 千兆、10pin COM、26pin 并口、34pin 软驱、40pin IDE、AC97 音频、USB 插针、PS/2、外接键盘、风扇、机箱开盖、前置面板、Mini PCI 124pin 完整针脚信号、电源、地线定义。
2.3 关键功能跳线（核心配置开关）
JP6 清 CMOS：断电短接 2-3 引脚，清空 RTC 时间、BIOS 设置、开机密码
JP8 FSB 频率选择：1-2 自动检测、2-3 强制 400MHz、悬空强制 533MHz
JP1/JP2/JP3 COM2 电平切换：组合跳线切换 RS232/422/485
JP4 RS485 + 模式专用跳线，适配带自动收发控制的总线设备
第三章 硬件安装分步教程
前置强制防静电要求
全程防静电工作台、接地手环，禁止裸手触碰 CPU / 内存金手指，静电会永久烧毁元器件。
3.1 CPU 安装
解锁 mPGA47 插槽锁杆，移除保护盖；CPU 三角标记对齐插槽 Pin1
平放 CPU 无外力按压，扣合锁杆听到卡扣声
CPU 核心均匀涂抹导热硅脂，锁紧原厂散热模组，风扇接入 FAN 插座；无散热会过热宕机烧毁
3.2 DDR 内存安装
必须成对同规格插入 DIMM1+DIMM2，插槽卡扣自动锁死；单条内存无法正常开机，支持 64MB~1GB 单条 DDR266
3.3 IDE 硬盘接线
区分主 / 副 IDE 通道，排线红色 Pin1 对齐主板与硬盘引脚，每通道最多挂载两块 IDE 设备（主盘 / 从盘）
3.4 BIOS 基础操作
开机自检按 Del 进入 Phoenix-Award 设置界面，可调整启动顺序、串口模式、并口类型、WDT 开关、电源管理、硬件监控阈值；参数存储在锂电池 RTC 中
3.5 操作系统安装要点
BIOS 优先设置 CD / 软驱启动；安装系统前先加载原厂芯片组驱动，识别全部 PCI/ISA 硬件

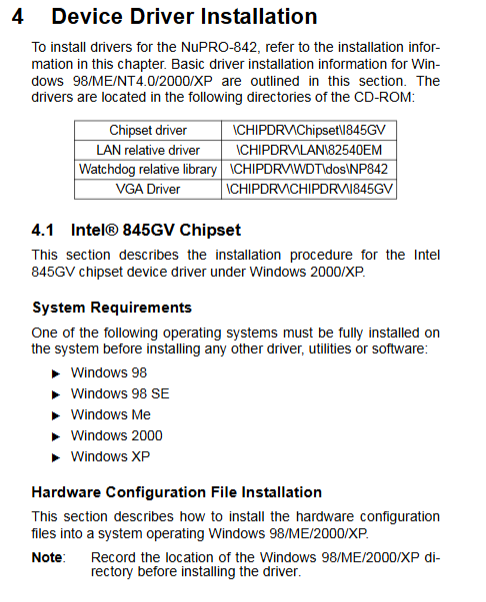

第四章 设备驱动安装（Windows 全流程）
驱动统一存放于配套 ADLINK 光盘，分芯片组、显卡、网卡三类，支持 Win98/ME/NT/2000/XP，安装顺序固定：
Intel 845GV 芯片组 INF 驱动：底层总线识别，关闭后台程序运行 Setup，安装后重启
集成显卡驱动：分 Win9X/NT/2000/XP 独立安装包，覆盖 2D 加速、多显示输出
Intel 82540EM 千兆网卡驱动：自动批量识别双网口，支持 WOL、PXE 功能
光盘附带 DOS 下看门狗测试源码，可用于工控程序二次开发
第五章 看门狗定时器 WDT 开发说明
硬件架构：集成在板载可编程逻辑器件，两级倒计时，IO 端口 02E/02F 控制
工作逻辑：软件周期性执行 “喂狗” 刷新计时；超时后触发整机硬件复位
两种计时档位：秒级 (1~255s)、分钟级 (1~255min)
故障溯源：系统重启后可读取寄存器，判断本次重启是否由看门狗触发
开发资源：光盘提供完整 DOS 示例 C 代码，可移植至 Windows 工控程序
第六章 选配 DB-842DVI 数字显示子卡
6.1 功能定位
NuPRO-842 专用扩展子卡，接入主板 DVO 数字显示接口，同时输出三类工业显示屏信号：DVI、LVDS、TTL，支持 800×600 / 1024×768@60Hz 工业分辨率。
6.2 芯片架构
Chrontel CH7301（DVI 编码）+ DS90C387 LVDS 发送器 + 配套 TTL 转换芯片
6.3 子卡跳线配置
JP1：液晶屏供电选择 3.3V / 5V
JP2：LVDS 输出启用 / 禁用
6.4 接口引脚
完整 DVI（CN1）、LVDS（CN2）、TTL（CN3）三组面板连接器全部信号、电源、地线定义表
附加章节：安全规范与全球售后
安全操作条款
拆装前彻底断电，远离液体、高温、堵塞通风口
主板 CR2032 锂电池更换型号错误存在爆炸风险，废旧电池合规回收
私拆、进水、错电压、物理撞击不在保修范围
