ADLINK NuPRO-900A PICMG 1.2 ePCI-X 双路 Xeon 工业系统主机板（SHB）
ADLINK NuPRO-900A PICMG 1.2 ePCI-X 双路 Xeon 工业系统主机板（SHB）
第一章 产品简介（硬件平台核心参数）
1.1 机械标准
全长 PICMG1.2 ePCI-X 规格，尺寸 338.6mm × 122mm，适配标准全长工业机箱，通过背板金手指取电与扩展总线。
1.2 核心运算平台
CPU：双 FC-mPGA604 插槽，支持单颗 / 双颗低功耗 Xeon 处理器，400/533MHz 前端总线，最高主频 3.06GHz，512KB 片内二级缓存，支持超线程 NetBurst 架构；单 CPU 安装无需终端电阻，双 CPU 必须同型号匹配。
芯片组三套件
MCH：Intel E7501 内存控制集线器，双通道 DDR 内存，最大 3.2GB/s 内存带宽；
ICH3-S：Intel 82801CA 输入输出南桥，集成双 IDE、USB1.1、SMBus、SuperIO 总线；
P64H2：PCI-X 桥片，提供两组独立 64bit/133MHz PCI-X 高速总线。
内存：4 路 184pin DDR DIMM 插槽，支持 ECC 校验型注册 DDR 200/266MHz；内存必须成对安装，最大总容量 8GB，硬件 ECC 内存纠错，保障服务器级数据稳定性。
1.3 全部板载 I/O 硬件资源
1）图形显示
ATI Rage XL 独立显卡，板载 8MB 独立显存，DB15 VGA 后置接口，最高 1600×1200@16bit 彩色输出。
2）网络模块
双 Intel 82546EB 千兆 RJ45 网口，挂载 PCI-X 133MHz 总线，支持 10/100/1000M 自适应、IEEE802.3x 流量控制、PXE 无盘网络启动；网口双色指示灯：绿色 = 速率（亮 1G / 灭 100M）、黄色 = 链路 / 数据闪烁。
3）串口 / 并口
COM1、COM2 两路 RS232（10pin 插针引出，配套 DB9 挡板），标准 16550 UART，默认地址 3F8/2F8，IRQ4/IRQ；
IEEE1284 双向并口（26pin 插针），BIOS 可切换 Normal/EPP/ECP 四种打印模式，默认 378 地址 IRQ7。
4）存储控制器
双 Ultra ATA100 IDE 通道（主 / 副，每通道支持主从两块硬盘）；
34pin 标准软驱控制器，板载软驱插针；
预留 Mini PCI 扩展插槽，可外接网卡 / 存储子卡。
5）USB 与键鼠
两路 USB1.1（板载 10pin 插针，500mA 单口过流保护）；PS/2 复合键鼠圆形接口，搭配 Y 线同时接键盘鼠标。
6）硬件监控与看门狗
Winbond W83627HF SuperIO + W82782 监控芯片：实时采集 CPU 温度、主板温度、双 CPU 风扇转速、3.3V/5V/12V 各路电压；
板载可编程两级看门狗定时器：定时范围 1~255 秒 / 1~255 分钟，软件喂狗超时触发整机硬复位，寄存器标记 WDT 复位记录，便于故障溯源。
7）机箱管理插针
机箱开盖检测、前置面板（开机 / 复位 / 电源灯 / 硬盘灯 / 蜂鸣器、键盘锁）、双 CPU 4pin 调速风扇插座。
1.4 BIOS 基础特性
Phoenix/Award 工业 BIOS，4MB Flash，支持 BIOS 写保护防病毒、自定义 OEM 开机 Logo、DMI 硬件信息、PXE 网络启动、开机密码分级管理，开机按 Del 进入设置界面。
1.5 系统兼容与环境参数
操作系统：Windows2000/XP、RedHat Linux，其他嵌入式系统可索取 BSP；
工作温区：5~55℃，存储 - 40~70℃，湿度 5%~95% 无凝露；
材质：全部板载塑料部件 UL94V 阻燃标准。
第二章 连接器、跳线与引脚完整定义
2.1 主板整体布局
文档提供主板顶视图纸，标注全部连接器编号：双 CPU 槽、4 根 DDR 内存槽、双 IDE、软驱、Mini PCI、VGA、双网口、COM / 并口 / USB 插针、风扇插座、前置面板、机箱开盖检测、清 CMOS 跳线 JP2。
后置面板 IO：VGA DB15、双 RJ45 千兆网、PS/2 复合口。
2.2 全部接口引脚表（逐一标准化定义）
VGA DB15：RGB、行场同步、DDC 数据时钟、5V 供电、地线完整针脚；
10pin USB 插针：两路 USB 差分数据、电源、地；

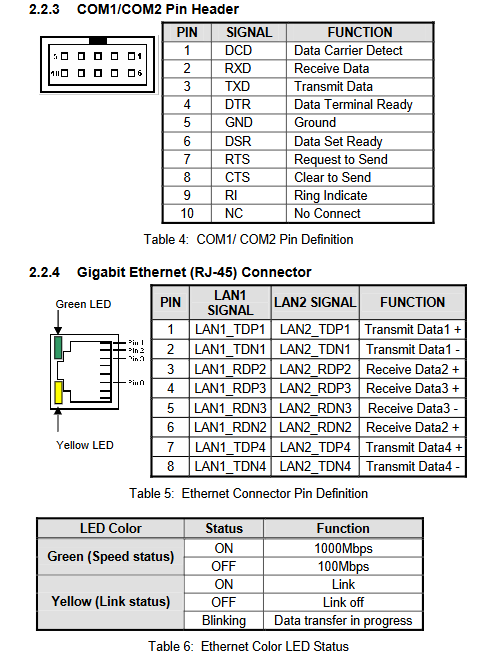

COM 串口 10pin：DCD/RXD/TXD/DTR/DSR/RTS/CTS/RI 标准 Modem 全信号；
千兆 RJ45：8 路差分收发，配套双色灯状态说明；
26pin 并口：完整 8 位数据、握手、错误、走纸信号；
机箱开盖 2pin：开关检测 + 地；
CPU 风扇 3pin：地、12V 供电、转速反馈；
PS/2 圆形口：键盘 / 鼠标数据时钟、5V 电源；
34pin 软驱工业标准引脚；
40pin ATA10 IDE 主 / 副通道地址、数据、中断、复位；
前置面板 20pin：开机按键、复位、电源 LED、硬盘 LED、蜂鸣、键盘锁、5V 待机；
Mini PCI 124pin 全引脚：PCI 总线、SMBus、AC 音频、复位、时钟、电源。
2.3 跳线说明
仅 JP2 单路清 CMOS 跳线：断电后金属短接引脚，清空 RTC 时钟与全部 BIOS 设置，恢复出厂参数。
第三章 硬件安装分步教程
前置防静电强制规范
所有拆装必须防静电工作台、接地手环，禁止裸手触碰 CPU、内存金手指，静电会永久损坏元器件。
3.1 CPU 安装步骤
扳开 mPGA604 插槽锁杆，掀开压板，移除保护盖；
CPU 三角定位标记对齐插槽角落，平放无外力按压；
扣合压板、锁紧锁杆听到卡扣声；
CPU 核心均匀涂抹导热硅脂，固定原厂散热套件，风扇插对应 FAN 插座；
双 CPU 机型两颗 CPU 均必须装配散热，否则过热死机烧毁。
3.2 DDR 内存安装规则
内存必须成对同规格插入，优先填充 DM1/DM2 两组插槽；

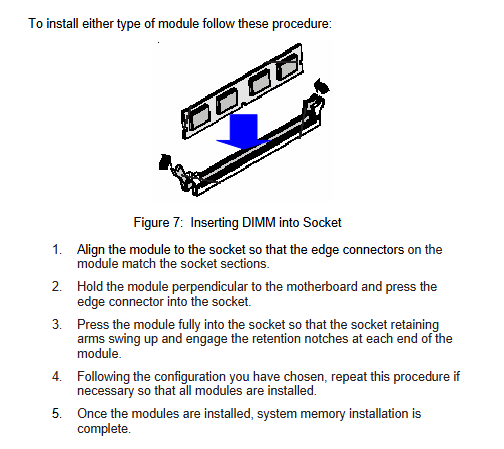

掰开插槽两侧卡扣，内存缺口对齐槽隔断垂直按压，卡扣自动锁死；
支持 64MB~2GB 单条 ECC DDR，容量不一致会无法开机。
3.3 IDE 硬盘接线
区分主 / 副 IDE 通道，40pin 排线 Pin1 红色标记对齐硬盘 / 主板引脚，每通道最多挂载两块硬盘，BIOS 内识别磁盘参数。
3.4 BIOS 基础操作
开机内存自检阶段按下 Del 进入设置；配置项存储在 RTC 电池供电 CMOS，可设置启动顺序、硬件 IO 地址、并行端口模式、看门狗开关、电源管理等参数，详细配置见驱动与看门狗章节。
3.5 操作系统安装要点
BIOS 调整启动顺序（软驱 / CD / 硬盘 / 网络）；
安装系统前先加载原厂芯片组驱动，避免 PCI-X、显卡、网卡硬件异常；
3 工业设备建议关闭多余闲置外设提升稳定性。
第四章 设备驱动安装指南
驱动统一存放于配套 ADLINK All-in-One 光盘，仅针对 Windows2000/XP 系统提供完整安装流程。
标准安装顺序
Intel E7501 芯片组驱动（底层总线识别基础）
关闭全部后台程序，运行光盘\CHIPDRV\E7501内 Setup，按向导完成并重启；
ATI Rage XL 显卡驱动
设备管理器更新标准 VGA 适配器，指定 ATI 驱动目录，安装后重启生效；
Intel 82546EB 千兆网卡驱动
运行 Intel 网卡解压程序，一键批量安装所有网口驱动，重启识别双千兆硬件；
配套工具
光盘附带看门狗 DOS 测试工具 WDT.CPP 源码，可直接编译用于二次开发。
第五章 看门狗定时器（WDT）开发与使用
硬件架构
集成于 SuperIO 芯片，内置双阶段 32 位向下计数器，通过 02E/02F 标准 IO 端口软件控制。
定时档位二选一：1μs 级（1~255 秒）、1ms 级（1~255 分钟）；
工作逻辑：软件周期性执行 “喂狗” 指令，超时无刷新则输出硬件复位信号，整机重启；
状态标记：复位后寄存器可读取本次重启是否由看门狗触发，便于设备故障诊断。
开发流程
软件初始化 WDT 预载计时值；
程序主循环定期发送重载喂狗指令；
系统卡死丢失喂狗操作→WDT 超时自动硬复位；
光盘提供完整 DOS 示例代码，可移植至 Windows 工控程序。
第六章 ePCI-X 总线电气规范
NuPRO-900A 搭载两组独立 64bit/133MHz PCI-X 总线（BusA/B），完全兼容 PICMG1.2 标准背板：
电源：板载电路生成 3.3V 辅助电压，无需背板提供 3.3Vaux；
ATX 电源信号：PWRBT 开机、PSON 控制、5V 待机、PME 远程唤醒全部引出至背板；
I2C/SMBus 系统管理总线通过背板 J 通道引出；
总线电气：3.3V 信号电平，不支持老式 5V PCI 卡（需背板桥接隔离）；
REQ/GNT 四组总线仲裁信号，背板兼容凌华原厂 ePCI-X 机箱；
预留风扇转速反馈专用背板引脚，原厂机箱可读取主板风扇状态。
