ADLINK cPCI-6910 系列 6U CompactPCI 单板计算机
时间: 2026-07-21浏览次数：
ADLINK cPCI-6910 系列 6U CompactPCI 单板计算机
ADLINK cPCI-6910 系列 6U CompactPCI 单板计算机
第一章 产品简介（产品定位、型号、硬件框图、包装）产品定位
单槽 4HP 标准 6U cPCI 主控，搭载双核低功耗 Xeon LV/ULV 65nm 处理器，采用 Intel E7520 服务器级芯片组，支持 PCIe 高速总线、四千兆网、多类型存储，兼容系统槽 / 外设槽，支持热插拔，配套两种 RTM 后置 IO 扩展卡，适配电信交换机、军工测控、服务器刀片设备。
全系列硬件型号区分
主板型号（CPU + 板载内存区分）
cPCI-6910/DCX20/M1G：LV 2.0GHz 双核 Xeon，1GB 焊死 ECC DDR2
cPCI-6910/DCX20/M2G：LV 2.0GHz 双核 Xeon，2GB 焊死 ECC DDR2
cPCI-6910/DCX16/M1G：ULV 1.66GHz 双核 Xeon，1GB 内存
cPCI-6910/DCX16/M2G：ULV 1.66GHz 双核 Xeon，2GB 内存
cPCI-6910/DXL16/M1G：LV 1.66GHz 双核 Xeon，1GB 内存
cPCI-6910/DXL16/M2G：LV 1.66GHz 双核 Xeon，2GB 内存
两款 RTM 后转接板差异
cPCI-R6910：搭载 LSI SAS 控制器，支持 SAS/SATA 硬盘，无 SCSI
cPCI-R6911：搭载 LSI Ultra320 SCSI 控制器，支持 RAID0/1 阵列，配备 68 针 SCSI 接口
出厂包装配件
主板套件：cPCI-6910 本体、CPU 散热套件、SATA/IDE/CF 转接子卡、PS/2 一分二线、RJ45 转 DB9 串口线、驱动光盘、纸质手册
RTM 套件：对应转接板本体、配套存储线缆（SAS/SATA/SCSI）、硬盘固定支架
选配：CF 卡转接模块、额外存储子卡
基础核心亮点
单路双核低功耗 Xeon，667MHz 前端总线，2MB 片载二级缓存
ECC 焊死 DDR2 内存，最高 2GB，硬件数据纠错
4 口千兆以太网（前 2 + 后 2，PCIe x4 通道），支持 PICMG2.16 包交换背板
板载 PMC 扩展插槽、双串口、4 路 USB2.0、VGA 显示
多存储兼容：IDE/SATA/CF；RTM 可选 SAS/Ultra320 SCSI 阵列
集成 IPMI v1.5 基板管理、两级硬件看门狗、硬件电压温度监控
全 PICMG 标准兼容：2.0 热插拔、2.16 包交换、2.9 IPMI 管理总线
第二章 完整硬件规格与功耗数据
cPCI-6910 主板核心规格
机械标准：6U 4HP cPCI，尺寸 233.35×160mm；支持机箱热插拔，前弹出把手控制上电枚举信号
CPU：478 针 micro-FCPGA 插槽，仅单颗双核 Xeon LV/ULV（1.66/2.0GHz），65nm 工艺，CMP 双核架构，智能功耗调节
芯片组：Intel E7520 北桥 + 6300ESB 南桥，支持 PCIe x8 拆分多路 x4、HI1.5 高速桥接总线
内存：板载焊死双通道 72bit ECC DDR2 400，固定 1/2GB，硬件 SEC/DED 内存纠错，支持内存镜像
图形：ATI ES1000 2D 显卡，PCI 32bit 总线，最高 24 位色，工业稳定输出
网络：双 Intel 82571EB 千兆控制器，PCIe x4，合计 4 路千兆（前置 2、RTM 后置 2），可拨码切换走背板 PICMG2.16 或后置 RJ45
存储控制器
南桥集成双 UltraATA10 IDE 通道（主板主通道，RTM 副通道）
两路板载 SATA，通过 J3 背板引出至 RTM
外设总线
4 路 USB2.0（前置 2、后置 2），EHCI+UHCI 双控制器，支持 USB 设备启动
两路 16550 兼容串口：COM1 前置、COM2 后置 RTM，SWZ2 拨码切换串口 / IPMI 管理模式
PMC 64bit/66MHz 扩展插槽（J4 背板）
PLX PCI-6540 PCI-X 桥，支持透明 / 非透明两种工作模式，可做独立智能子系统
BIOS：4MB Phoenix-Award Flash，写保护开关，支持 USB 启动、PXE 无盘、串口远程控制台、SpeedStep 节能
IPMI BMC：ATmega128L 管理芯片，IPMI v1.5，独立 128KB 固件 Flash，断电可读取硬件传感器、远程开关机
环境与认证：工作需 30CFM 强制风冷，CE/FCC A 级工业认证
两款 RTM 转接板规格对比
参数 cPCI-R6910 cPCI-R6911
存储主控 LSI SAS1064E LSI Ultra320 SCSI 53C1020
阵列支持 SAS 直通，无硬件 RAID RAID0 条带 / RAID1 镜像
后置接口 COM2、2USB2.0、2 千兆 RJ45、CF、SAS/SATA COM2、2USB2.0、2 千兆 RJ45、CF、40pin IDE、68 针 SCSI
背板通道 rJ3/rJ4/rJ5 cPCI 标准连接器 rJ3/rJ4/rJ5 cPCI 标准连接器
IO 资源总对照表
区分主板前置、主板板载、两款 RTM 后置 / 板载所有串口、USB、网口、存储、PMC、VGA 资源，清晰区分可拆卸子卡接口。

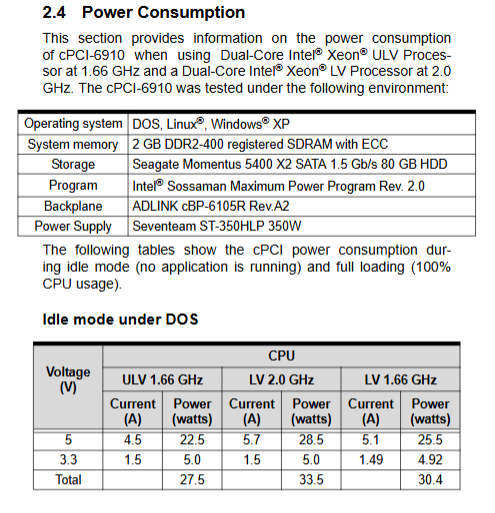

分工况实测功耗（ULV1.66 / LV1.66 / LV2.0 三款 CPU）
测试环境：2GB ECC 内存、SATA 80GB 硬盘、350W 工业电源
DOS 待机：ULV 最低 27.5W，LV2.0 最高 33.5W
Linux 待机：24.8~27.6W 区间
Windows XP 满载（100% CPU）：39.5W~48.5W
Windows XP 闲置：24.5~26W
完整分 3.3V/5V 两路电压给出电流、功率明细。
第三章 硬件功能深度详解
逐模块拆解主板芯片与外设工作原理：
处理器：双核 CMP 架构、预取机制、动态功耗节流、SpeedStep 节能
E7520 北桥：三路 PCIe x8 通道，可拆分为多路 x4，DDR2 内存控制器、ODT 片端终止、硬件内存故障冗余
6300ESB 南桥：集成 SATA/IDE/USB/ 串口 / 两级看门狗 / ACPI/APIC 中断、SMBus 管理总线
PCIe 总线：每通道双向 5Gbps 带宽，硬件热插拔、CRC 链路校验、自动链路重训练
存储系统：UltraATA10 双 IDE、SATA1.5G，区分主板本地存储与 RTM 扩展存储
USB2.0 EHCI 高速 + UHCI 低速，支持 DOS/BIOS 下 USB 键鼠启动，过流检测
UART 串口：标准 16550，硬件流控，COM2 可复用为 IPMI 管理串口
两级看门狗 WDT（集成在 6300ESB）
双阶段倒计时：第一阶段超时发 IRQ 中断，第二阶段超时硬件整机复位
计时精度两档：1μs~1s / 1ms~10min；支持自由运行模式
配套 GPIO 控制 WDT 告警指示灯、系统复位引脚
ATI ES1000 显卡：纯 2D 工业加速，适配服务器无显示器远程串口运维
PLX PCI-X 桥：双模式切换，系统槽透明桥、外设槽非透明独立总线隔离
硬件监控 IT8712F：实时采集 CPU / 主板温度、3.3V/5V/12V 各路电压，阈值告警
第四章 连接器、布局、拨码开关全定义
4.1 主板整体布局
标注 CPU、E7520 北桥、6300ESB 南桥、ATI 显卡、PMC 插槽、内存阵列、J1-J5 cPCI 背板金手指、前置面板所有元件位置。
4.2 前置面板 IO 与状态 LED
外露接口：VGA、PS/2 复合口、COM1、双 USB、2 千兆 RJ45、复位键
指示灯定义：电源黄灯、硬盘读写红灯、看门狗琥珀告警灯、热插拔蓝色就绪灯
4.3 可拆卸存储子卡
DB-6910IDE（2.5 寸 IDE）、DB-6910SAT（SATA）、DB-6910CF（CF 卡）三款转接小板图纸、板对板连接器引脚。

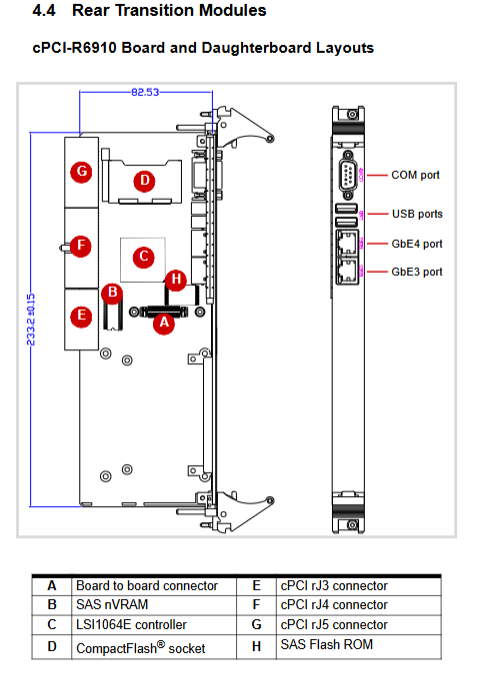

4.4 R6910/R6911 转接板布局
分别展示两款 RTM 板载 SAS/SCSI 控制器、CF、IDE、板对板背板连接器、后置面板串口 / USB / 网口 / SCSI/SAS 接口图纸。
4.5 全部接口引脚标准定义
完整列出 USB、RJ45 千兆网、VGA DB15、PS/2、COM DB9、CF 卡、SATA/SAS 板对板连接器、cPCI J1/J2/J3/J4/J5 五组背板金手指全部针脚信号、电源、地线分配。
4.6 拨码开关功能（核心配置开关）
SWZ1：清 CMOS 按钮，断电按下重置 BIOS
SWZ2：4 位拨码，切换 COM2 普通串口 / IPMI 管理串口（出厂默认 COM 模式）
SW1 主板 4 位调试开关：区分 B2 旧版 / B3 新版 PCB 定义，控制预充电、系统槽标识、调试功能
RTM 侧 SWY 系列拨码（R6910/SWZ；R6911/SWY）：控制后置千兆网是接背板 PICMG2.16 还是后置 RJ45，全部 ON 启用后置网口，全部 OFF 走背板
R6911 SWY5：设置 CF 卡 IDE 主 / 从盘模式
第五章 硬件分步安装教程（防静电强制前置）
前置规范：全程防静电手环、防静电工作台，禁止裸手触碰芯片插槽
5.1 安装工具：十字 / 一字螺丝刀、六角套筒（硬盘支架）
5.2 CPU 安装步骤
旋转解锁插槽锁扣，抬起压板，移除保护盖
CPU 三角定位标记对齐插槽，平放无按压
扣合压板、锁紧螺丝固定
5.3 散热模组安装
撕掉 CPU / 北桥导热保护膜
散热器对准定位柱，对角分步锁紧四颗螺丝，保证导热垫完全贴合
5.4 存储设备安装（主板 / RTM 双路径）
主板本地 2.5 寸 IDE/SATA 硬盘：安装铜柱→固定转接子卡→垂直扣合板对板连接器螺丝锁紧
RTM 侧 SAS/SATA 硬盘：配套 SAS 子卡装配，支架固定
CF 卡模块：安装 CF 转接小板、防护支架，垂直插接固定
5.5 整机机箱插拔安装
松开上下弹出把手，对准机箱导轨推入板卡
扣紧把手锁死，锁紧面板固定螺丝
RTM 后转接板同流程从机箱后侧装入
第六章 驱动安装指南
支持操作系统
Windows2000/XP/Server2003、RedHat/Fedora Linux、VxWorks（BSP 单独索取）
标准驱动安装顺序（配套 All-in-One 光盘）
Intel E7520 芯片组 INF 总线驱动
ATI ES1000 显卡驱动（分 Win2000/XP 分步图文操作）
82571EB 千兆网卡驱动
SAS 驱动（仅 R6910）
Ultra320 SCSI 驱动（仅 R6911）
显卡安装详细操作：设备管理器更新驱动、指定光盘 INF 路径、重启生效完整步骤截图说明
第七章 两级看门狗 WDT 完整开发资料
WDT 硬件框图
集成于 6300ESB 南桥，35 位 32 位向下计数器，两级预加载寄存器、中断 / 复位控制逻辑
寄存器完整说明
BAR 基地址、两级预加载寄存器、中断状态、重载寄存器、模式锁存寄存器，写明寄存器解锁写入固定指令序列
工作模式
标准看门狗模式：一级超时 IRQ，二级硬件复位
自由运行模式：仅单级，循环翻转 WDT_TOUT 输出引脚
编程标准流程
BIOS 开启 WDT→复用引脚为 WDT 功能→配置分频、中断类型→写入计时值→启用定时器，定时重载喂狗防止复位
配套工具：DOS 下 HRWDT.EXE 调试工具，光盘附带示例源码；同时介绍 PXE 无盘网络启动配置条件
第八章 Phoenix-Award BIOS 全菜单详解
开机按 Del/Tab 进入设置，完整九大主菜单逐项功能、选项、参数说明，附带 BIOS 界面截图：
Standard CMOS 标准设置：系统时间、IDE 硬盘自动检测、内存信息、开机报错策略
Advanced BIOS 高级设置：CPU 缓存、开机自检、启动顺序、NumLock、串口远程控制台（VT100/ANSI 波特率配置）、开机密码模式
Advanced Chipset 芯片组设置：BIOS 缓存、内存 ECC 模式、CPU 温控延时
Integrated Peripherals 集成外设：IDE/SATA 模式、USB 控制器、串口 IO 地址、看门狗开关、PXE 网卡启动 ROM
PnP/PCI 即插即用：IRQ 资源自动 / 手动分配、PCI 显卡调色板
频率电压控制：扩频时钟开关
加载故障默认 / 优化默认参数
管理员 / 用户两级开机密码设置
保存退出 / 放弃退出操作
第九章 IPMI v1.5 基板管理接口（远程运维核心）
适用人群：IPMI 协议开发、机房远程运维工程师
标准 BMR-AVR-cPCI 指令集
完整表格列出 IPMI 标准必选 / 可选指令：设备识别、冷热复位、看门狗控制、传感器读取、FRU 硬件信息、事件日志 SEL 读写
凌华 OEM 扩展专属命令（原厂特有）
10 条专用指令，支持固件版本查询、远程开关机、主板硬复位、SMBus 总线开关、硬件地址读取、调试变量输出，每条附带完整收发字节协议表
cPCI 背板 IPMB 地址映射表
机箱不同槽位对应 IPMB 通讯地址（0~31 号槽位编码）
硬件传感器列表
区分 B2 旧 PCB、B3 新版 PCB 传感器项：3.3V/5V/12V 电压、CPU / 主板温度、BMC 看门狗、电源故障检测
BMC 固件版本迭代历史、已知缺陷
缺陷：BMC 无独立 RTC，整机断电后内部时间清零；SDR 传感器日志存储在 Flash，不可随机修改
附录：串口远程控制台完整配置教程
无需显示器键盘，通过交叉串口线用 Windows 超级终端查看 POST、操作 BIOS 与系统：
硬件：Null Modem 交叉串口线接线定义图
Windows 端 HyperTerminal 安装、新建连接、波特率匹配（9600/115200 等）、终端仿真 ANSI 设置全套图文步骤
BIOS 对应开启 Console Redirection 远程重定向开关，两端波特率必须一致
