ADLINK cPCI-6860A 6U CompactPCI 双核单板计算机配套 cPCI-R6860A 后转接板
时间: 2026-07-21浏览次数：
ADLINK cPCI-6860A 6U CompactPCI 双核单板计算机配套 cPCI-R6860A 后转接板
ADLINK cPCI-6860A 6U CompactPCI 双核单板计算机配套 cPCI-R6860A 后转接板
第一章 产品概述与完整规格
产品定位
标准6U 8HP 双槽 CompactPCI 主控，遵循 PICMG2.0R3.0 热插拔、PICMG2.16 包交换背板、PICMG2.9 IPMI 管理规范；面向电信机房、服务器、网络设备，支持单 / 双至强处理器，前后双路 I/O 分离设计，搭配 RTM 扩展海量存储与网口。
核心硬件平台（cPCI-6860A 主板）
（1）处理器
双 FC-mPGA604 CPU 插槽，支持两种配置：
单 CPU：仅安装 CPU1 插槽（CPU0 空置不可用），Xeon 1.8/2.0/2.2/2.4/2.8GHz（400FSB）、3.06GHz（533FSB），512KB L2 缓存
双 CPU：两颗同型号低电压 Xeon 1.6/2.0GHz，禁止混用不同 CPU，避免过热损坏
（2）芯片组架构
Intel E7501 MCH 内存桥 + ICH3-S 南桥 + P64H2 64bit PCI-X 桥；板载 ATi Rage XL 独立显卡 (8MB 显存)、Winbond W83627 SuperIO。
（3）内存
2 路 72bit ECC 注册 DDR DIMM 插槽，标准最大 4GB；OEM 定制 4 插槽版本可扩展至 8GB；内存必须成对安装同容量同规格 DDR200/266 PC1600。
（4）BIOS 特性
Phoenix/Award 增强 BIOS，支持 PXE 无盘、WFM 远程管理、USB 设备启动、CMOS 数据 EEPROM 备份、COM1 串口远程控制台、BIOS 写保护防病毒、自定义开机 Logo。
（5）网络资源（前后可切换）
前置面板：1 路百兆 82562EM 网口 + 2 路千兆 82546EB 网口
RTM 转接板额外扩展 2 路千兆，整机最多 4 千兆；千兆通过拨码切换前置面板 / PICMG2.16 背板 / RTM 后置，不可同时多路输出
全部网口支持自动协商、802.3x 流量控制、链路 / 速率指示灯
（6）显示、串口、USB、PS/2
VGA：前后双 DB15，最高 1280×1024 24 位色
串口：前置 COM1 (DB9，2KV ESD 防护)；RTM 引出 COM2、IPMI 管理串口 MGMT
USB：前置 2×USB1.1；RTM 后置 2×USB1.1，单口 500mA 过流保护
PS/2 键鼠：前置 Y 一分二接口，RTM 独立键盘、鼠标插针
（7）存储（主板仅引出通道，设备全部在 RTM）
两路 ATA100 IDE 通道，RTM 提供：40 针标准 IDE、44 针 2.5 寸笔记本 IDE、Type-II CompactFlash 卡槽，支持 DOM 电子盘、CF 卡、2.5 寸 SSD / 机械盘。
（8）RTM 专属扩展（主板无此硬件）
Ultra320 LVD SCSI 控制器（LSI 53C1020R，最高 320MB/s）、额外 2 千兆网口、软驱 34 针接口。
（9）硬件监控与看门狗
W82782 监控芯片：CPU 温度、板温、风扇转速、各路电压采集；可编程看门狗 1~255 秒 / 分钟，超时复位，配套 DOS/Windows 开发库。
（10）可选 BMC 基板管理卡
支持 PICMG2.9、IPMI v1.0 带外远程管理，断电 / 死机仍可通过串口读取硬件状态、开关机、读取 SEL 事件日志。
环境与功耗参数
环境：工作 0~50℃（强制 50CFM 风冷），存储 - 20~80℃；无凝露湿度 5%~95；通过 HALT 高低温振动老化测试
功耗参考：
单 Xeon2.0G+2GB+4 网口：107W
双低压 Xeon1.6G+2GB+4 网口：99.6W
双低压 Xeon2.0G+2GB+4 网口：124W
板载 LED 指示灯（前置面板）
绿色电源灯：上电常亮
红色 IDE 读写灯：存储访问闪烁
黄色 WDT 灯：看门狗启用闪烁，超时常亮
蓝色热插拔灯：断电可拔卡时常亮
第二章 连接器、跳线与板卡布局
cPCI-6860A 主板硬件布局
板载资源：双 CPU 插槽、双 DDR 内存槽、锂电池、CompactPCI J1/J2/J3/J4 背板金手指、单 Clear CMOS 跳线 JPX1
前置面板外露接口：COM1 DB9、VGA DB15、双 USB、PS/2 复合口、3 个网口 RJ45、复位按键、状态 LED

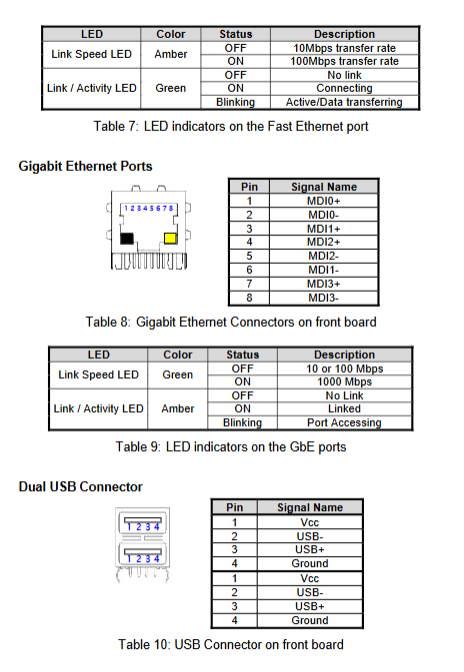

CompactPCI 总线定义：完整列出 J1 (64bit PCI)、J2 扩展、J3/RTM 本地 IO、J4 管理总线全部针脚信号
关键跳线与拨码
JPX1 清 CMOS：1-2 默认正常；断电短 2-3 清空 BIOS 时间与设置
RTM 拨码开关：
千兆 LAN1/LAN2 四组拨码：切换输出到背板 PICMG2.16 或后置 RTM（出厂默认后置）
SWXI VGA 拨码：控制后置 VGA 启用 / 关闭
RTM IDE 主从跳线：CF 卡可设为主盘 / 从盘
cPCI-R6860A 转接板接口
后置全部引出存储与扩展 IO，包含：
PS / 键盘、PS / 鼠标独立接口
VGA DB15、COM2、MGMT 管理串口、后置双 USB
2 路千兆 RJ45、Ultra320 68 针 SCSI
40 针主 IDE、40 针副 IDE、44 针 2.5 寸 IDE、CF 卡槽、34 针软驱
完整提供 SCSI、IDE、软驱、PS/2 全部引脚定义图纸。
第三章 硬件分步安装
全程防静电操作，安装顺序：CPU→BMC (选配)→散热模组→内存→RTM 存储介质
CPU 安装
单 CPU：仅插入 CPU1 插槽，CPU0 禁止安装；CPU 三角标记对齐插槽定位角，禁止暴力按压
双 CPU：两颗同型号低压 Xeon，两颗散热风扇必须全部装配
BMC 卡安装：无散热时安装 BMC，对齐主板专用插槽压紧，再装配散热
散热模组装配
先将双风扇固定在铜散热鳍片，套绝缘 O 型垫圈防止压坏 PCB 元件
整体贴合 CPU 核心，底部 6 颗螺丝锁紧，风扇电源线接入主板风扇插座，线束扎带固定防插拔刮蹭
内存安装：成对同容量 ECC DDR，缺口对齐插槽卡扣，单条 / 不同容量无法开机
RTM 存储安装

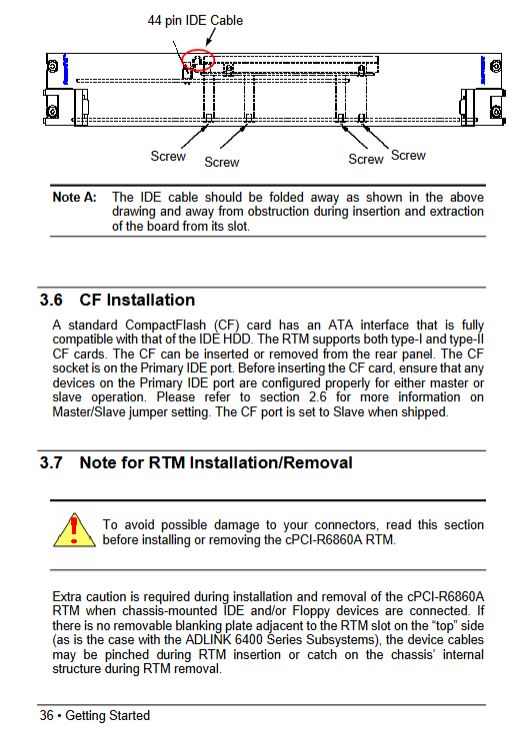

2.5 寸 IDE 硬盘：拆下 RTM 支架固定硬盘，44 针排线对接
CF 卡：直接后置插拔，跳线设置 IDE 主从
RTM 拆装注意：ADLINK 6400 机箱需拆顶盖操作，防止线缆挤压损坏连接器；主板与 RTM 必须配套使用，混用会烧毁硬件
I/O 布线规则：同一设备（VGA / 网口 / 键鼠）不可同时接前置 + 后置两路接口
第四章 设备驱动安装指南
支持操作系统
Windows 98/NT/2000/XP、RedHat Linux7~9；驱动统一在配套 All-in-One 光盘
标准安装顺序（Win2000/XP）
Intel E7501 芯片组 INF 驱动（基础总线识别）
ATI Rage XL VGA 显卡驱动
82562/82546 千兆 / 百兆网卡驱动
LSI Ultra320 SCSI 驱动（仅搭配 RTM 时安装）
安装步骤要点
安装前关闭所有后台程序，以管理员权限运行 Setup
SCSI 驱动 XP 自带简易版本，推荐使用光盘原厂驱动提升兼容性
每类驱动安装完成后按提示重启系统
附录 A IPMI v1.0 功能清单
选配 BMC 卡实现带外硬件管理，支持功能：整机冷 / 热重启、读取机箱状态、硬件传感器 (SDR) 采集、故障事件日志 (SEL) 读取、FRU 硬件信息读取、远程串口控制台；SEL 日志不支持随机读写，SDR 传感器数据只读。
