ADLINK NuPRO-A40H 全长 PICMG1.0 工业单板计算机（SBC）
时间: 2026-07-21浏览次数：
ADLINK NuPRO-A40H 全长 PICMG1.0 工业单板计算机（SBC）
ADLINK NuPRO-A40H 全长 PICMG1.0 工业单板计算机（SBC）
第 1 章 Introduction：产品核心参数与整体特性
1. 产品定位
标准全长 PICMG1.0 工业 SHB 单板，LGA1155 插槽，搭载 Intel H61 芯片组，适配 3 代酷睿 i7/i5/i3、奔腾 22nm 处理器，面向自动化控制、工业设备等高稳定需求场景。
2. 核心硬件规格
（1）运算与存储
CPU：LGA1155 三代酷睿（i7-3770 3.4GHz/95W、i5-3550、i3-3220、G2120 奔腾），集成 HD 核显、内存控制器；通过 DMI 总线连接 H61 PCH。
芯片组：Intel BD82H61 H61 平台控制器。
内存：2×240pin DDR3 DIMM，双通道 1333/1600MHz，最大 16GB；双通道需两条容量一致内存，推荐同品牌同规格。
BIOS：64Mbit SPI AMI Aptio BIOS。
（2）I/O 接口资源
显示：VGA（后置 DB15，最高 2048×1536@75Hz）、板载 DVI-D 插针（可选配套线缆外接）；
网络：双 Intel I211-AT 千兆网口，支持 PXE 无盘启动、WOL 远程唤醒、9KB 巨帧；后置 RJ45 带链路 / 速率指示灯；
串口 COM：共 6 路，COM1 支持 RS232/422/485 自动流控（BIOS + 跳线切换），COM2~6 仅标准 RS232；全部为板载插针，配套 DB9 挡板线缆；
USB2.0：8 路，2 路后置面板、6 路板载插针，480Mbps 速率；
存储：4 路 SATA 3Gb/s 高速硬盘接口；
扩展总线：PCI 32bit/33MHz（ITE IT8892E 桥接）、ISA 总线（ITE IT8888G 桥接，不支持 DMA）；
其他：板载并口 LPT、PS/2 键鼠插针；音频需选配 DB-Audio2 子卡实现 HD 音频；
（3）工业监控功能
看门狗 WDT：1~255 秒 / 分钟可编程，超时自动整机复位，可标记复位源；板载跳线可永久关闭 WDT；
SEMA 智能硬件监控：读取 CPU / 主板温度、风扇转速、各路 DC 电压，配套 SEMA Gui 图形工具与命令行工具；
环境参数：尺寸 338×122mm；工作温度 0~60℃，存储 - 20~80℃；湿度 10%~90% 无凝露；认证 CE、FCC Class A。
（4）功耗参考（i7-3770 满载测试）
系统闲置：总功耗 31.49W；
CPU 满载单烤：78.41W；
整机全负载压力测试：101.34W；
上电冲击电流：总功耗 81.85W。
（5）出厂包装清单
主板、2 条带锁 SATA 数据线、2 口 USB 挡板线、2 款不同间距 COM 挡板线、驱动 DVD、纸质手册；配件会随订购配置变化。
第 2 章 Hardware Information：板载接口、跳线完整定义
1. 后置面板 IO（外露接口）
双 RJ45 网口、VGA、2 路 USB2.0；详细定义网口 8 针信号、VGA 15 针 RGB / 同步 / DDC 引脚、USB 电源数据定义。

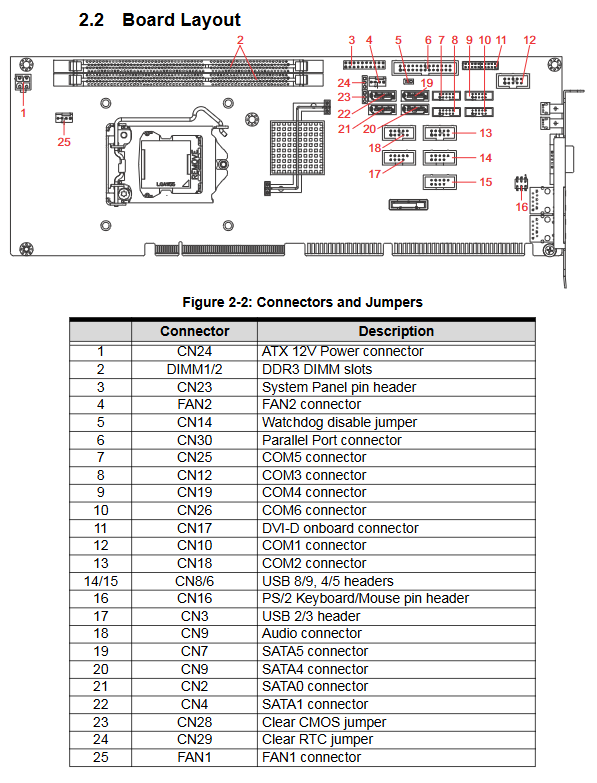

2. 全板连接器布局与引脚
手册提供板卡布局图，标注全部 25 个板载插针，关键接口定义：
CN24 ATX 12V 4Pin 供电：必须连接，提供 CPU 核心供电；
FAN1/FAN2 4Pin 风扇：+12V 供电、转速检测、调速；
CN23 前置面板插针：电源灯、开机键、复位、蜂鸣器、硬盘指示灯；
显示类：CN17 DVI-D 插针、VGA 后置；
串口 COM1~6：COM1 支持多模式切换，区分 2.54mm/2.0mm 两种插针间距；DB9 挡板串口引脚对应表；

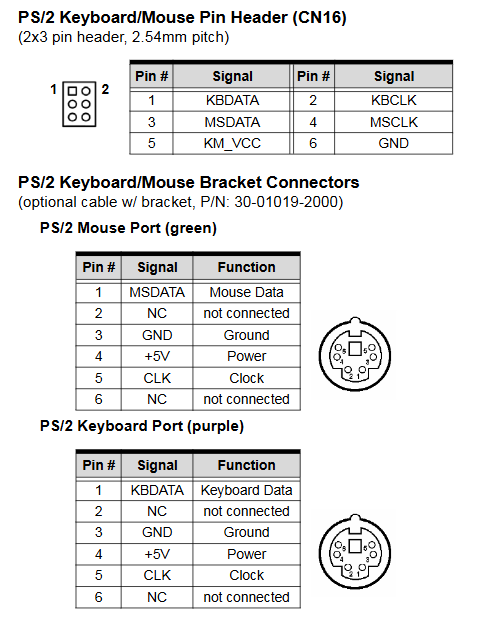

外设插针：并口 LPT、PS/2 键鼠、6 路 USB 扩展插针、4 路 SATA 硬盘口；
音频 CN9：DB-Audio2 子卡专用 HD 音频接口；
3. 功能跳线（Jumper）设置
CN14 看门狗禁用跳线：1-2 默认开启，2-3 关闭 WDT；
CN28 清除 CMOS 跳线：断电短接 2-3 清空 BIOS 设置；
CN29 清除 RTC 跳线：清空 BIOS + 系统时间；
COM1 模式跳线 CN16/CN31：组合切换 RS232/422/485 工作模式。
第 3 章 Getting Started：硬件安装分步教程
安全前置要求
全程断开电源，佩戴防静电手环，在防静电工作台操作，禁止触碰插槽触点，防止静电烧毁元器件。
1. CPU 安装（LGA1155 插槽）
释放插槽锁杆、抬起负载压板，取下保护盖；
CPU 三角标记对齐插槽 Pin1 定位角，单向放入，严禁用力按压；
放下压板、扣紧锁杆固定 CPU。
2. CPU 散热器与风扇安装
CPU 表面均匀涂抹导热硅脂；
固定散热器，风扇电源线接入 FAN1；
强制要求：必须安装散热，否则 CPU / 主板永久损坏；机箱环境温度上限 50℃。
3. DDR3 内存安装
掰开 DIMM 插槽卡扣，内存缺口对齐插槽隔断；
垂直按压内存至卡扣自动回弹锁定；
双通道规则：DIMM1 与 DIMM2 容量完全一致，推荐同型号内存。
4. 电源接线要点
CN24 ATX12V 4Pin 必须接入，AT/ATX 两种供电模式均依赖此供电；无配套线材可采购凌华转接线；
前置面板 CN23 必须接开机、ATX 待机信号，否则无法上电开机。
第 4 章 Driver Installation：Windows 驱动安装指南
适用系统
Windows XP 32/64 位、Win7、Fedora17、RedHat 企业 Linux；驱动存放于配套 DVD 对应目录。
驱动安装顺序
Intel 芯片组 INF 驱动；
.Net Framework 3.5（核显驱动前置依赖）；
Intel HD 集成显卡驱动；
Intel I211 双网卡驱动；
选配 DB-Audio2 子卡 HD 音频驱动（BIOS 需先开启 Azalia 音频）；
每一步安装完成后根据提示重启系统。
第 5 章 BIOS Setup：AMI Aptio 全菜单配置详解
1. 进入 BIOS 方式
开机自检时按Delete键进入，F7 调出启动项快速选择菜单；全界面快捷键：F1 帮助、F3 加载优化默认、F10 保存退出、ESC 放弃修改。
2. 七大主菜单完整功能
（1）Main 主页
显示 BIOS 版本、整机内存、系统时间 / 日期、管理员权限等级；可修改系统时钟。
（2）Advanced 高级设置（核心工控配置）
ACPI 设置：睡眠模式 S1、AT/ATX 电源关机逻辑；
CPU 配置：核心开启数量、VT 虚拟化、XD 防护、EIST 节能、Turbo 睿频开关；
SATA 配置：切换 IDE/AHCI/RAID 硬盘模式；
USB 配置：Legacy USB 支持（DOS/BIOS 下键鼠可用）；
Super IO：6 路串口、并口启用 / 禁用、IO 地址 / IRQ 分配、COM1 通讯模式；
串口控制台重定向：COM1~6 远程终端参数（波特率 115200、VT100 终端等），支持服务器远程带外管理 EMS；
CPU PPM 功耗管理：节能 C3/C6/C7 休眠开关。
（3）Chipset 芯片组设置
PCH IO：高精度定时器、断电恢复上电逻辑（上电开机 / 保持关机 / 上次状态）、内置音频 Azalia 开关；
System Agent 显卡 / 内存：核显显存 DVMT 分配、主显示设备选择、4G 以上内存重映射开关。
（4）Boot 启动菜单
启动超时、开机 NumLock、Logo 静默启动、快速启动 Fast Boot；
启动设备优先级、CSM 兼容模式（UEFI / 传统 Legacy 启动切换）、PXE 网卡启动 ROM 策略。
（5）Security 安全菜单
两级密码：管理员密码（仅限制 BIOS 进入）、用户开机密码（开机 + BIOS 双重校验）；遗忘密码需清 CMOS 重置。
（6）System Management 系统管理
SEMA 监控数据：整机运行时长、上电次数、CPU / 主板实时温度、各路电压；上电看门狗 Power Up WDT开关。
（7）Save & Exit 退出菜单
保存 / 放弃修改重启、恢复出厂默认、单次临时启动设备等功能。
附录 A：看门狗 WDT 功能
功能：软件设定 1~255 秒 / 分钟超时，无喂狗则整机硬复位；寄存器标记复位由 WDT 触发，系统启动可读取判断故障原因；
使用方式：官网下载 SEMA 驱动放入系统驱动目录，提供 C 语言示例代码实现 WDT 开启、超时配置、喂狗操作。
附录 B：系统底层硬件资源映射（工控开发必备）
完整提供板卡底层硬件地址分配，用于驱动、上位机 IO 开发：
B.1 系统内存映射：BIOS、ISA 空洞、显存、APIC 中断内存地址段；
B.2 DMA 通道分配：并口、软盘占用通道，空闲通道列表；
B.3 IO 端口地址表：串口、并口、VGA、PCI 配置、SMBus、硬件监控全部 IO 基地址；
B.4/B.5 IRQ 中断表：PIC 传统模式、APIC 高级模式两种中断分配，区分板载设备与空闲 PCI 中断；
B.6 PCI 设备拓扑：总线 / 设备 / 功能号，包含桥片、双网卡、SATA、USB 控制器；
B.7 PCI 中断路由表：各板载 PCI 设备对应 INT 中断线路。
重要安全规范
操作前断电、断开电源线，远离液体、高温，保证通风；
禁止自行拆解维修，仅授权工程师维护；
主板内置锂电池，更换型号错误存在爆炸风险，废旧电池合规回收；
出现电源线破损、进水、物理撞击故障立即停止使用，联系售后。
