ADLINK NuPRO-E340 PICMG 1.3 工业 SHB 主机板
时间: 2026-07-21浏览次数：
ADLINK NuPRO-E340 PICMG 1.3 工业 SHB 主机板
ADLINK NuPRO-E340 PICMG 1.3 工业 SHB 主机板
第 1 章 Introduction 产品总览与核心规格
1. 核心平台架构
CPU：LGA1155 第二代酷睿 32nm 处理器（i7-2600/i5-2400/i3-2120/G850 奔腾），最高 3.4GHz，集成 HD 核显、双通道内存控制器，DMI 总线连接 PCH。
芯片组：Intel Q67 PCH（对比 A40 的 H61，支持 AMT 远程管理、TP 硬件加密、完整 PCIe 扩展、多盘 RAID）。
内存：双通道 DDR3 1066/1333，双 DIMM 插槽，最大 8GB（A40 最大 16GB），仅支持 1/2/4GB 非 ECC 内存，双通道需同容量内存。
版型：全长 PICMG1.3，尺寸 338×126mm；工作温度 0~60℃，存储 - 20~80℃，CE/FCC A 级工业认证。
2. 硬件功能亮点（区别 NuPRO-A40 核心差异）
高速存储：2 个板载 SATA 6Gbps + 2 板载 + 2 背板 SATA 3Gbps，共 6 路 SATA，支持 Intel RST，RAID0/1/5/10 阵列（A4 仅 4 路 SATA3 无 6Gbps、不支持 RAID）。
USB 高速接口：后置 2×USB3.0（5Gbps）+8 板载 USB2.0+4 背板 USB2.0，合计 14 路 USB；USB3.0 仅系统加载驱动后可用，DOS/BIOS 无识别（A4 无 USB3.0）。
扩展总线（PICMG1.3 核心优势）：背板引出 PCIe x16 独立显卡槽、PCIe x4、多条 PCIe x1、32 位 PCI 总线；A4 为老旧 PICMG1.0，无原生 PCIe x16。
网络：双千兆网口，LAN1 采用 Intel 82579LM，原生支持Intel AMT7.0 带外远程管理，双网卡均支持 PXE、WOL、巨帧；A4 双网无 AMT。
安全硬件：板载 Infineon SLB9635 TPM1.2 加密芯片，支持磁盘加密、VPN 认证、安全启动（A4 无 TPM）。
串口：6 路 COM，COM1 支持 RS232/422/485/485 + 四模式（A4 仅三模式），其余 5 路标准 RS232。
配套选配：DB-Audio2 子卡实现 HD 音频；板载看门狗 1~255 秒 / 分钟可编程，超时整机硬复位。
3. I/O 资源完整清单
接口类型 配置详情
显示 后置 VGA DB15；板载 DVI-D 插针（可选外接挡板线缆）
网口 后置双 RJ45 千兆（LAN1 带 AMT）
USB 后置 2×USB3.0；8 路板载 USB2.0 插针；4 路背板 USB2.0
SATA 2×SATA6G（蓝座）、2×SATA3G 板载、2×SATA3G 背板
COM COM1 (2.54mm 多模式)、COM2 (2.54)、COM3~6 (2.0mm 间距)
外设插针 PS/2 键鼠、26 针并口 LPT、HD Audio 子卡接口
扩展（背板金手指） PCIe x16、PCIe x4、多条 PCIe x1、32bit PCI
4. 功耗（i7-2600 测试）
DOS 闲置总功耗 35.3W；Windows XP 闲置 26.8W
CPU 单烤满载 86.6W；整机全负载 103.7W
5. 出厂配件
主板、2 条 SATA 锁扣数据线、USB 挡板线、2 种间距 COM 挡板线、驱动 DVD、纸质手册；静电防护要求与 A4 一致。
第 2 章 Hardware Information 硬件连接器与跳线
1. 后置面板 IO
后置仅 4 个接口：LAN1 (AMT 网)、LAN2、VGA、双 USB3.0；详细定义 USB3.0 9 针、RJ45 网口 8 针、VGA15 针引脚信号与指示灯规则。

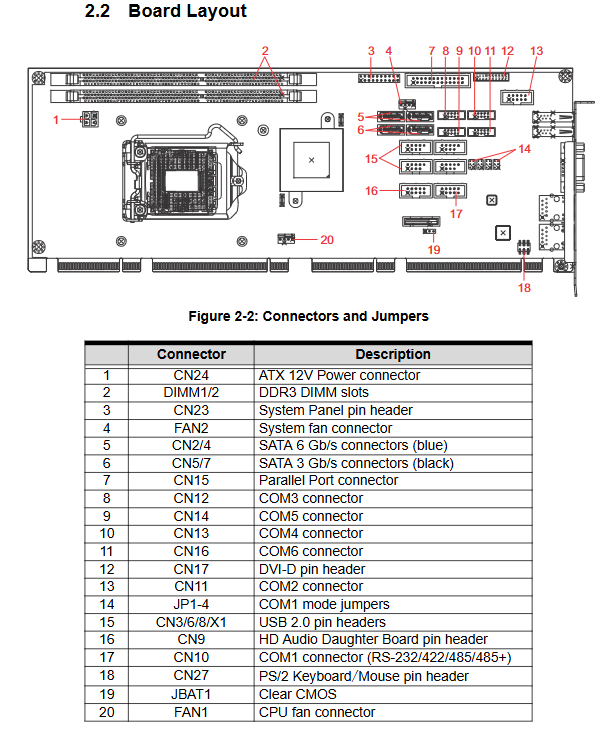

2. 板载全部连接器（附布局图）
供电：CN24 4Pin ATX12V，必须接入保障 CPU 供电；
风扇：FAN1 (CPU 风扇)、FAN2 系统风扇，4Pin 支持转速检测 + PWM 调速；
存储：CN2/4（SATA6G 蓝色）、CN5/7（SATA3G 黑色）7 针标准 SATA 引脚；

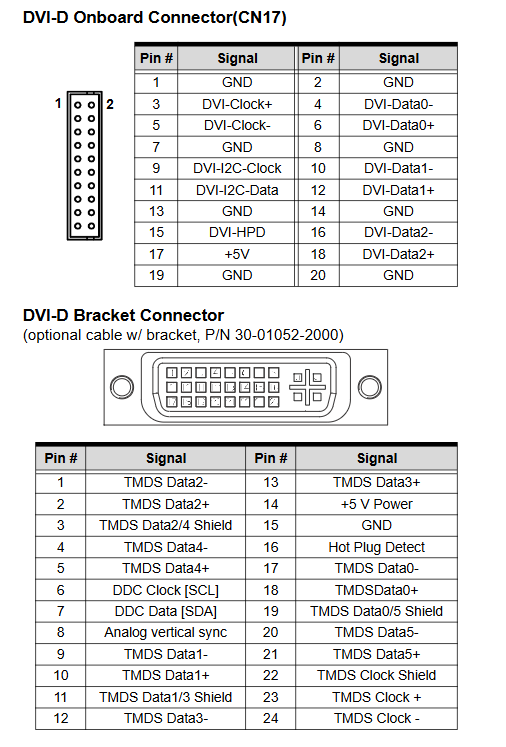

显示：CN17 DVI-D 20 针插针，配套可选外接 DB24 挡板线缆；
串口：区分 2.54mm (COM1/2)、2.0mm (COM3~6) 两种间距，COM1 支持四模式切换；
外设：26 针并口、20 针前置面板（开机 / 复位 / 硬盘灯 / 蜂鸣 / 键盘锁）、CN27 PS/2 键鼠 6 针插针、CN9 HD Audio 子卡接口；
背板扩展金手指：PCIe x16/x4/x1、PCI、SATA、USB 引出通道。
3. 功能跳线
JBAT1 清 CMOS：断电短接 2-3 清空 BIOS、系统时间；
COM1 模式 JP1~4 四组跳线：通过多跳线组合实现 RS232/422/485/485 + 四种电平（A4 仅两组跳线，缺少 485+）；无独立看门狗禁用跳线，WDT 在 BIOS 开关控制。
第 3 章 Getting Started 硬件安装流程
通用静电规范
全程断电、防静电手环 / 工作台，禁止触碰 LGA1155 插槽触点，损坏失去保修。
1. LGA1155 CPU 安装
步骤与 NuPRO-A40 完全一致：松开锁杆→抬起压板→取下保护盖→CPU 三角标记对齐插槽 Pin1→平放 CPU→扣合压板与锁杆，严禁暴力按压。
2. 散热器安装
CPU 均匀涂抹导热硅脂，风扇接 FAN1；机箱内部最高环境温度限制 50℃，不装散热会永久损坏 CPU 与主板。
3. DDR3 内存安装
双 DIMM 插槽，缺口对位卡扣，双通道必须两条容量完全一致；支持 1/2/4GB 内存，最大 8GB，推荐同品牌同 CL 延迟型号。
第 4 章 Driver Installation 全套驱动安装指南
系统支持
Windows XP/7 32/64 位、Fedora14、RHEL5；USB3.0 无法用于 XP 系统安装（无原生驱动），Linux 内核≥2.6.31 可 USB3.0 装机。
驱动安装顺序（DVD 对应目录）
Intel RST 快速存储驱动（XP 安装需 F6 软盘加载，开启 RAID/AHCI）
Q67 芯片组 INF 驱动
.Net Framework3.5（核显前置依赖）
Intel HD 集成显卡驱动
双千兆网卡驱动
RST 管理工具（磁盘阵列可视化）
Intel AMT 远程管理驱动
TPM 安全芯片驱动
USB3.0 控制器驱动
DB-Audio2 音频子卡驱动（BIOS 先开启 Azalia 音频）
每步安装后按提示重启系统。
第 5 章 BIOS Setup AMI Aptio UEFI 完整配置
开机按Del进入 BIOS，F7 快速启动项菜单，F10 保存退出、ESC 放弃修改；相比 A40 BIOS 新增TPM、AMT、USB3.0、PCIe 多端口、TXT 安全专属菜单。
5.1 Main 主页
显示 BIOS 版本、整机内存、系统时间 / 日期、管理员权限，基础时间修改功能。
5.2 Advanced 高级设置（新增独有模块）
ACPI 设置：休眠 S1/S3、AT/ATX 电源模式、休眠开关；
Trusted Computing 可信计算：TPM 芯片启用 / 禁用、密钥清除、操作模式（E3 独有，A4 无）；
CPU 配置：核心数量、VT 虚拟化、XD 防护、睿频 / 节能策略；
SATA 配置：IDE/AHCI/RAID 三模式、硬盘交错启动、热插拔；
Intel TXT 安全技术：硬件可信执行环境，依赖 TPM+VT 开启；
IGD 显卡配置：DVMT 显存分配、双显示输出设置；
USB 配置：新增 USB3.0 开关、XHCI/EHCI 移交设置、全部端口独立开关；
Super IO 串口并口：6 路 COM 独立开关、地址 IRQ 配置；
Hardware Monitor 硬件监控：智能温控风扇（自动 / 全速 / 手动三模式），实时 CPU / 主板温度、各路电压；
AMT 配置（核心特色）：带外远程管理开关、BIOS/OS 双看门狗计时；
串口控制台重定向：COM0~6 远程终端参数（波特率、流控、终端类型），支持 Windows EMS 带外管理。
5.3 Chipset 芯片组设置
显卡内存桥：VT-d 直通、主显示设备、核显显存、多屏开关；
PCH 桥接：82574LAN 网卡开关、断电恢复上电逻辑、HD 音频开关、PCIe 0~3 端口模式（单 x4 或四路 x1）；
ME 管理引擎子系统：AMT 固件开关、开机提示、MEBx 管理界面。
5.4 Boot 启动菜单
启动顺序、NumLock、静默 Logo、CSM 兼容模式、PXE 网卡 ROM 开关，区分 UEFI / 传统 Legacy 启动。
5.5 Security 安全菜单
两级密码（管理员 / 开机用户），遗忘密码需清 CMOS 重置；TPM 配套安全校验。
5.6 Exit 退出菜单
保存 / 放弃重启、恢复出厂、单次临时启动设备等通用功能。
附录 A：看门狗 WDT
功能：1~255 秒 / 分钟软件定时，超时系统硬复位，寄存器标记 WDT 触发重启；
开发资料：手册提供 IT8783 SuperIO 底层 C 操作完整示例代码，DVD 附带完整工程，可实现 WDT 开启、计时配置、喂狗、GPIO 联动输出。
附录 B：系统底层硬件资源（工控开发）
完整内存映射、DMA 通道、IO 端口地址、PIC/APIC 双模式 IRQ 中断、PCI 总线拓扑、PCI 中断路由表；相比 A40，新增 USB3.0、AMT、TPM、多 PCIe 设备资源分配条目。
