ADLINK NuPRO-852 全长 PICMG1.0 工业单板计算机
时间: 2026-07-20浏览次数：
ADLINK NuPRO-852 全长 PICMG1.0 工业单板计算机
ADLINK NuPRO-852 全长 PICMG1.0 工业单板计算机
产品概述与硬件规格
核心运算平台
CPU：LGA775 插槽，酷睿 2 双核、奔腾 D/4、赛扬 D，支持双核、FSB 533/800/1066MHz（仅 Q965 支持 1066）；
芯片组：北桥 Q965/Q963，南桥 ICH8；ITE IT8888G PCI 转 ISA 桥，完整老式 ISA 插槽兼容；
内存：双 240pin DDR2 DIMM，533/667/800MHz（Q965 专属 800），最大总容量 2GB，双通道架构。
显示、音频、网络
显示：板载 Intel 集成显卡，后置 15 针 VGA；BIOS 可调共享显存；
音频：选配，Realtek ALC888 HD 音频，板载 JAUD1 前置音频插针，需外接子卡输出 3.5mm 接口；
网络：Marvell 88E8056 PCIe 千兆网卡，分单网 / 双网两个硬件版本，RJ45 网口三色 LED 区分 10/100/1000M 速率与链路活动，支持 PXE、WOL 远程唤醒。
存储接口（混合新旧存储）
2×SATA II 3Gbps 高速硬盘接口（ICH8 原生，每路单盘）；
1 路 ATA13 IDE（JMicron 桥接，兼容老式 IDE 硬盘 / 光驱）；
无软驱接口。
I/O 外设资源
串口：COM2 固定 RS232；COM1 通过 JP1/JP2/JP3 跳线切换 RS232/422/485，工业总线专用；
并口：26pin J1 插针，支持 SPP/EPP/ECP 三种模式；
USB：两组 F_USB1/F_USB2 板载 USB2.0 插针，合计 4 路；

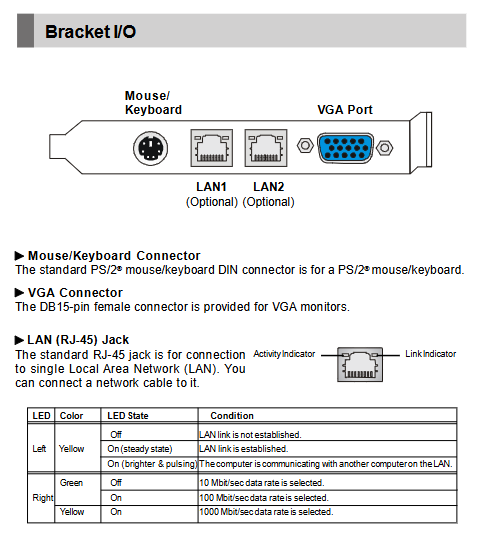

后置挡板：复合 PS/2 键鼠、VGA、1/2 路千兆网；
拓展插针：JRT1 外置温度传感器，机箱前置面板 JFP1。
机械与环境
尺寸：33.9cm × 12.3cm 全长标准工控板；
工作温度 0~50℃，适配密闭工业机箱带风道环境；
背板金手指同时引出 PCI、ISA 双总线，兼容传统 PICMG1.0 机箱背板。
硬件安装、连接器与跳线

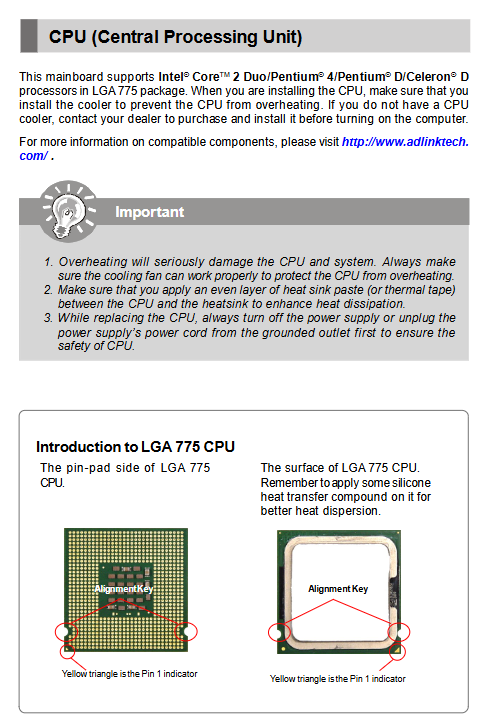

2.1 CPU 与散热器强制规范
LGA775 标准 ZIF 安装流程：抬起负载杆、翻开金属盖板、移除保护盖、CPU 三角标识对齐插槽、平放后扣合锁杆，禁止倾斜刮伤针脚；
硬性要求：必须搭配原厂带背板的专用散热器，普通下压散热器会造成 PCB 弯曲、永久损坏；CPU 均匀涂抹导热硅脂，风扇接 CPU_FAN1 测速供电口。
2.2 DDR2 内存安装
240pin 单缺口防呆插槽，垂直下压两端卡扣自动锁死；推荐同规格内存开启双通道，拆卸掰开两侧塑料卡扣，闲置存放防静电袋。
2.3 关键供电接口
JPW1 为 4pin ATX 12V 辅助供电，必须插接才能开机，提供 CPU 核心稳定供电。
2.4 全板连接器完整定义
JFP1 20 针前置面板：电源键、复位、电源 LED、硬盘 LED、机箱喇叭；
JAUD1 HD 音频插针，搭配音频子卡实现麦 / 线路输入输出；
F_USB1/F_USB2：两组双 USB2.0 插针，带过流保护引脚；
IDE1 ATA133、SATA1/SATA2 两路串行硬盘；
CPU_FAN1（4pin 调速风扇）；
COM1/COM2 串口、J1 并口、JRT1 外置温度探头；
后置 I/O：PS/2、VGA、RJ45 网口。
2.5 三组核心功能跳线
JBAT1（清除 CMOS）：断电短接 2-3 针 10 秒，清空 BIOS 全部参数、密码，恢复出厂，使用后复原 1-2；
JPWD1（清除 BIOS 密码）：单独跳线，仅清空开机 / Setup 密码，保留其余硬件配置；
JP1/JP2/JP3（COM1 模式切换）：跳线组合切换 RS232（默认）/RS422/RS485 总线，可开启终端匹配电阻。
2.6 背板金手指
板卡右侧长金手指同时输出 PCI、ISA 总线，适配兼容 ISA 的老式工控机箱背板。
Phoenix-Award BIOS 全套设置
开机自检提示按 F1 进入 BIOS，快捷键：F6 载入优化默认、F7 载入稳定故障默认、F10 保存退出、ESC 放弃修改；共 7 大主菜单。
Main（基础信息）
系统时间日期、四路存储设备（IDE/SATA）自动检测、总内存只读展示，可手动配置硬盘 LBA/CHS 参数。
Advanced（核心高级设置，分多子项）
CPU Feature：TM2 温控、C1E 节能降频、XD 防溢出病毒防护、限制最大 CPUID；
基础 BIOS：开机 NumLock、A20 地址、启动扇区病毒告警、大于 64MB 内存 OS 适配；
芯片组设置：15M-16M ISA 内存洞开关、板载显存大小、DVMT 动态显存、优先显卡（板载 / PCIe）；
Integrated Peripherals：
板载双千兆网卡开关、PXE 启动 ROM 开关；
USB2.0 全局、DOS 键鼠支持；
Super IO：两个串口地址、并口模式、断电恢复策略（关机 / 开机 / 上次状态）；
电源管理 ACPI：S1/S3 休眠、硬盘定时休眠、CPU 温控调速、PCI 设备远程唤醒、RTC 定时开机；
PnP/PCI：手动分配 IRQ/DMA 给 ISA 卡、重置 ESCD 资源、PCIe 负载尺寸设置。
Boot（启动菜单）
自定义第一 / 第二 / 第三启动设备（LAN / 光驱 / 硬盘 / USB），硬盘启动优先级调整，开启 / 关闭其他设备启动。
Security（安全菜单）
管理员密码（全部参数可修改）、用户密码（仅查看）、BIOS 固件写保护（防病毒篡改固件，刷新 BIOS 时需临时关闭）。
System（系统摘要）
只读整机硬件清单，开机故障停机规则（全部报错 / 忽略键盘 / 无报错）。
PC Health（硬件监控面板）
实时读取 CPU / 主板温度、CPU 风扇转速、Vcore / 内存 / 3.3V/5V/12V 各路电压；智能温控风扇阈值自定义，高温自动提升转速。
Exit（退出选项）
保存退出、不保存退出、载入故障保守默认、载入性能最优出厂默认。
NuPRO-852 同系列横向对比
对比 NuPRO-841（845GV 平台）
升级 LGA775 酷睿平台、DDR2 内存、PCIe 千兆双网、原生 SATA II；
保留 ISA 桥、485 串口，延续老式设备兼容性；
841 仅单百兆、无 SATA、DDR1 内存上限 2GB。
对比 NuPRO-935（Q35 PICMG1.0）
Q965 芯片性能更强，支持 1066MHz FSB；
935 标配 TPM 安全芯片，NuPRO-852 无安全加密模块；
产品定位
中端兼容型全长工控板，适合存量 ISA 采集卡设备改造、需要 SATA 固态 + 双千兆网的自动化产线，兼顾新旧存储 / 总线。
