ADLINK NuPRO-841 全长工业 SBC
时间: 2026-07-20浏览次数：
ADLINK NuPRO-841 全长工业 SBC
ADLINK NuPRO-841 全长工业 SBC
产品概述（完整硬件规格）
核心运算平台
CPU：Socket478 FC-PGA 插槽，支持 Northwood/Prescott 奔腾 4、赛扬处理器，FSB 400/533MHz，最高 3.06GHz P4；
芯片组：GMCH 845GV 北桥 + ICH4 南桥；W83627HF Super I/O；IT8888 PCI 转 ISA 桥，完整老式 ISA 卡兼容；
内存：双 184pin DDR DIMM 插槽，DDR266/333，最大总容量 2GB，无双通道强制要求。
显示子系统
845GV 板载集成显卡，动态共享显存（BIOS 可设 1MB/8MB 帧缓存），后置 15 针 VGA 接口，无原生 LCD 插针，仅 CRT 输出。
网络
板载 Intel 82562ET 10/100Mbps 百兆 RJ45 网口，支持 PXE 网络启动、WOL 远程唤醒，网口双 LED 区分速率 / 链路状态。
存储接口
双通道 ATA10 IDE（最多 4 块 IDE 硬盘 / 光驱）
单 34pin 软驱 FDC 插针
无 SATA 接口（平台时代限制）
I/O 外设资源
串口：COM1 后置 DB9 固定 RS232；板载 COM2 插针，JP1 跳线切换 RS232/422/485，带终端电阻；
并口：26pin 插针，支持 SPP/EPP/ECP 三种模式；
USB：4 路 USB2.0 板载插针，无后置 USB；
PS/2 复合键鼠后置接口；
IrDA 红外无线通讯插针；
AC97 9 针音频扩展插针（需搭配 IP-ALCS20 子卡输出音源）。
工业专用功能
硬件看门狗 WDT（JP3 跳线控制）：软件可编程 0~255 秒 / 分钟，超时整机硬件复位，适配无人值守工控防死机；
全硬件监控：CPU 温度、主板温度、CPU / 机箱双风扇转速、Vcore / 内存 / 3.3V/5V/12V 多路电压采集；可设置高温告警、自动关机阈值；
供电兼容标准 ATX 电源，支持断电恢复、定时开机、Modem 振铃唤醒；
长生命周期工业元器件选型，稳定适配长时间不间断运行。
机械与环境
尺寸：13.3"× 4.8"（338×122mm），重量 420g；
工作温区 0~60℃，存储 - 20~80℃，无凝露环境；
整机功耗适配标准工业 ATX 背板供电。
硬件安装规范
2.1 CPU 与散热器强制要求
Socket478 ZIF 安装流程：抬起压杆、CPU 三角标识对齐插座、平放锁死；
硬性限制：禁止桌面通用下压散热器，必须使用凌华配套专用散热底座 + 散热器套件，防止主板 PCB 受压弯曲、线路断裂；安装时对角均匀锁紧螺丝，保证 CPU 与散热器完全贴合。

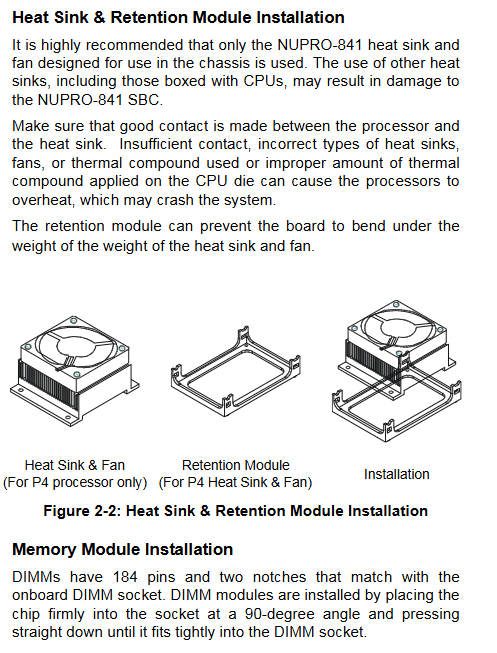

散热器底座安装示意图
2.2 内存安装
184pin DDR 内存带双缺口防呆，双手持内存边缘，垂直下压至两端卡扣自动锁死；拆卸掰开两侧塑料卡扣，闲置内存必须存放防静电袋。
2.3 三组核心跳线功能（JP1/JP2/JP3）
主板跳线布局图
JP1（COM2 串口模式）：多组针脚组合切换 RS232（默认）/RS422/RS485，可开启 / 关闭总线终端电阻；
JP2（清除 CMOS）：默认 1-2 短接正常工作；断电后 2-3 短接 10 秒，清空 BIOS 密码与全部参数、恢复出厂；
JP3（看门狗模式）：跳线选择超时触发 NMI 中断或整机硬复位。
2.4 全板连接器完整定义
主板分为后置挡板接口、板载插针两大类，全部附完整引脚定义：
CN1 20 针机箱前置面板：电源开关、复位、电源 LED、硬盘指示灯、机箱喇叭、键盘锁；
CN4 ATX 4pin 12V 辅助供电（必须插接，否则无法开机）；
CN2/CN5：双通道 IDE；CN3 软驱；
CN10 CPU 风扇、CN9 机箱风扇 3pin 测速供电；
CN11 后置 COM1、CN8 板载 COM2；CN6 并口；

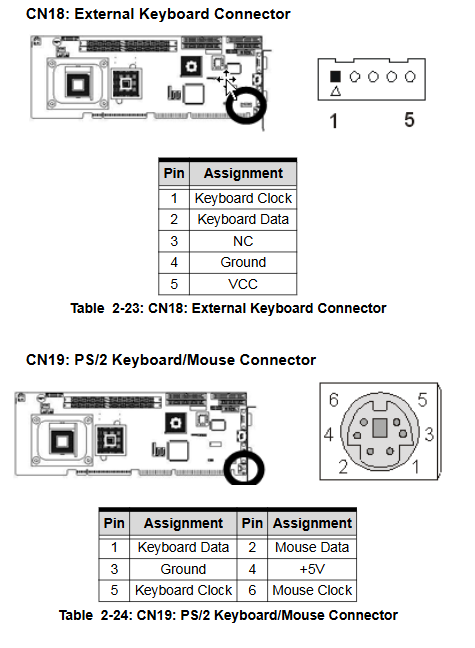

CN13 RJ45 网口、CN17 VGA、CN19 PS/2 键鼠；
CN14 AC9 音频扩展、CN12 IrDA 红外；
CN15/CN16 两组 USB2.0 插针。
2.5 选配 IP-ALCS20 音频子卡
配件：音频子卡 + 9 针对接排线；
硬件接口：CN1 3.5mm 麦克风 / 线路输入 / 线路输出；JP1 CD 音频输入；CN2 排线对接主板 CN14 音频插针；
使用前提：BIOS 内开启 AC97 音频控制器，配套光盘安装音频驱动。
IP-ALCS20音频子卡图纸
Award BIOS 完整设置（开机按 Del 进入）
BIOS 为经典 Phoenix-Award PnP 固件，八大主菜单，配套快捷键：F6 故障保守默认、F7 性能最优默认、F10 保存退出、ESC 放弃修改。
3.1 Standard CMOS Features（基础硬件）
系统时间、4 路 IDE 硬盘自动识别、软驱类型、开机故障停机策略、总内存查看；可手动自定义硬盘 LBA/CHS 模式，设置默认显示设备为 VGA。
3.2 Advanced BIOS Features（基础高级）
开机扇区病毒防护、CPU 一级 / 二级缓存开关、多设备启动顺序（软盘 / 硬盘 / 光驱 / 网络）、NumLock 开机状态、分级开机密码（仅 Setup / 整机开机验证）、APIC 多处理器支持、大于 64MB 内存 OS 适配选项。
3.3 Advanced Chipset Features（芯片组核心）
DDR 内存时序（By SPD 自动 / 手动调节）、CAS 延迟、AGP 显存大小（1/8MB 可选）、15M~16M ISA 内存洞、系统 / 显卡缓存开关、PCI 扩频 EMI 抑制、CPU 温控延迟阈值。
3.4 Integrated Peripherals（板载外设总控）
IDE 通道 PIO/UDMA 模式开关；
USB1.1/USB2.0 全局开关、DOS 下 USB 键鼠支持；
AC97 音频开启 / 关闭、板载网卡 PXE 启动 ROM 开关；
COM 串口地址、并口 SPP/EPP/ECP 模式、红外 IR 参数配置；
断电上电恢复策略（自动开机 / 保持关机 / 恢复上次状态）。
3.5 Power Management Setup（电源管理）
ACPI 节能总开关、多级休眠（Doze/Standby/Suspend）、硬盘定时休眠、CPU 降频调速档位、网卡 / Modem 远程开机、RTC 定时开机、长按 4 秒强制关机设置。
3.6 PnP/PCI Configurations（中断资源）
手动分配 IRQ/DMA 通道，可预留中断给老式 ISA 扩展卡；重置 ESCD 即插即用资源表，解决硬件冲突。
3.7 PC Health Status（硬件监控面板）
只读实时数据：CPU / 主板温度、双风扇转速、全板各路直流电压；可自定义 CPU 高温告警温度、系统自动关机温度阈值。
3.8 Frequency/Voltage Control（频率控制）
CPU 倍频调节、闲置 PCI 时钟自动关闭、电磁干扰扩频开关；配套载入默认、密码设置、保存 / 退出子菜单。
