ADLINK NuPRO-590/591/592 系列 Socket7 全长工业 SBC
时间: 2026-07-20浏览次数：
ADLINK NuPRO-590/591/592 系列 Socket7 全长工业 SBC
ADLINK NuPRO-590/591/592 系列 Socket7 全长工业 SBC
产品概述（硬件完整规格）
核心运算平台
CPU 插槽：Socket7 ZIF 插座，支持 166~400MHz 处理器：Intel 低功耗奔腾 MMX、AMD K6-2/K6-3、Cyrix MII；板载 512KB 二级缓存。
芯片组：Intel 430TX 北桥 + PIIX4E 南桥；Super I/O Winbond W83977EF；硬件监控 W83781D。
前端总线 66MHz；内存：2 条 168pin SDRAM DIMM 插槽，最大 256MB（16/32/64/128MB 单条）。
显示系统（仅 590/591 搭载）
C&T 69000 图形芯片，自带 2MB 板载显存；CRT+LCD 双屏同步输出：后置 15 针 VGA，板载 50 针 LCD 插针，支持 DSTN/TFT 工业液晶屏，最高 1280×1024@8bit 色彩；支持 16 种面板规格在 BIOS 切换。
网络（仅 NuPRO-590）
Intel 82559 PCI 百兆以太网，10/100M 自适应、全双工、WOL 远程开机、PXE 网络启动，RJ45 双指示灯区分速率 / 链路状态。
存储接口
双通道 Ultra DMA33 IDE（最多 4 块 IDE 硬盘 / 光驱）
单 34pin 软驱 FDC
DiskOnChip 固态闪存插槽（2~72MB 嵌入式存储，跳线切换地址段）
串口并口 I/O
COM1：固定 RS232（16550 UART）
COM2：BIOS / 跳线切换 RS232/422/485，2KV ESD 防护
1 路 ECP/EPP/SPP 高速并口，4KV 静电防护
双 USB1.0 板载插针，独立过流保护
IrDA 红外无线通讯插针
PS/2 键鼠复合接口
工业专属功能
可编程看门狗 WDT：0~255 秒 / 分钟超时，IO 端口 3F0/3F1 配置，超时整机硬复位，提供 DOS 底层汇编示例；
整机硬件监控：CPU 温度、板载外置温度传感器、CPU / 机箱双风扇转速、+3.3/+5/+12/-12V 全电压监测；机箱开盖报警检测；可设置高温自动关机；
电源管理：APM/ACPI 节能、Modem 振铃开机、WOL 网卡开机、Y2K 千年兼容 BIOS；
供电兼容：同时支持老式 AT 电源、ATX 宽幅电源。
环境与机械
尺寸：标准全长 338mm × 122mm；
功耗：+5V 最大 17.5A，+12V 50mA；
工作温区：0~70℃，湿度 5%~95% 无凝露；
符合 PICMG 工业背板规范。
出厂标配物料
NuPRO 单板、IDE 排线、软驱排线、双串口 + 并口挡板线、用户手册、驱动光盘（IDE/VGA/ 网卡 / 监控工具）；591/592 不含网卡配套线缆。
硬件安装与跳线、连接器
2.1 CPU 与内存安装规范
Socket7 ZIF 操作：抬起压杆对齐 CPU 三角标识，锁死后必须按 CPU 型号调整倍频 S1 拨码开关与核心电压 JP5/S3 跳线；
内存：168pin SDRAM 双插槽，单条最大 128MB，总容量上限 256MB，无双通道；
强制散热：必须配套 Socket7 专用散热器，CPU 过热会触发监控告警、系统死机。
2.2 核心跳线与拨码功能
S1 拨码：CPU 倍频选择，适配奔腾 / AMD/Cyrix 不同处理器；
JP5+S3：CPU 核心电压切换（1.9V 低功耗奔腾 / 2.2V K6-2/2.4V K6-3/2.8V 奔腾 MII）；
JP3/JP4：CPU IO 电压 2.5V/3.3V 切换；
JP6：清除 CMOS（1-2 正常 / 2-3 短接清空 BIOS）；
JP7：DiskOnChip 闪存地址段选择；
JP1801/JP1802/JP1803：COM2 串口模式切换 RS232/422/485。

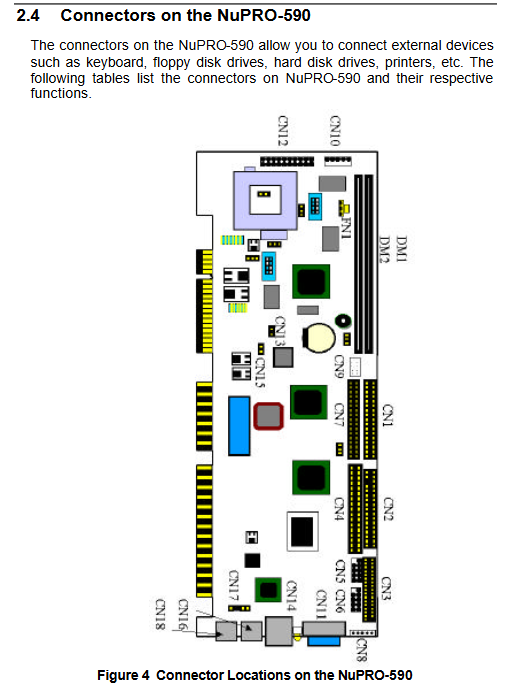

2.3 全板连接器引脚定义
CN12 20 针机箱前置插针：电源键、复位、电源 LED、硬盘 LED、机箱喇叭、键盘锁；
CN4：50 针 LCD 大屏输出（完整 TFT/STN 时序引脚，支持 12/18/24bit 色深）；
CN5 (COM2)/CN6 (COM1)：DB9 串口插针，485 差分信号完整定义；
CN1/CN7：双通道 IDE；CN2 软驱；
FN1：CPU3 针测速风扇；CN13 机箱开盖检测；CN15 外置温度探头；
CN9 双 USB、CN8 红外、CN14 网口 RJ45、CN11 VGA、CN18/16 PS/2 键鼠。
2.4 看门狗硬件配置
IO 地址 3F0/3F1 读写寄存器，支持 0~255 计时单位（秒 / 分可选）；提供 DOS 汇编完整操作代码，光盘附带 Windows95/98/NT 调用例程。
Award Pn BIOS 完整设置（开机 Del 进入）
BIOS 为老式 Phoenix-Award，分九大主菜单，支持 F6 故障默认、F7 性能最优默认、F10 保存退出。
3.1 Standard CMOS（标准基础设置）
系统时间、4 通道 IDE 硬盘自动识别、软驱类型、开机故障停机选项、内存容量显示；可手动自定义硬盘柱面 / 磁头参数，支持 LBA 大硬盘模式；可设置双显输出（仅 CRT / 仅 LCD / 同时双屏）。
3.2 BIOS Features（高级基础）
病毒开机扇区防护、CPU 内外缓存开关、快速 POST 自检、启动顺序（软盘 / 硬盘 / 光驱 / 网络）、NumLock 开机状态、密码分级（Setup / 开机全局密码）、ISA 内存洞 15M~16M 开启。
3.3 Chipset Features（芯片组核心）
SDRAM 时序、AGP/ISA 内存预留、电源类型 AT/ATX 切换、CPU 高温告警阈值、系统自动关机温度、风扇转速监控开关、扩频 EMI 抑制。

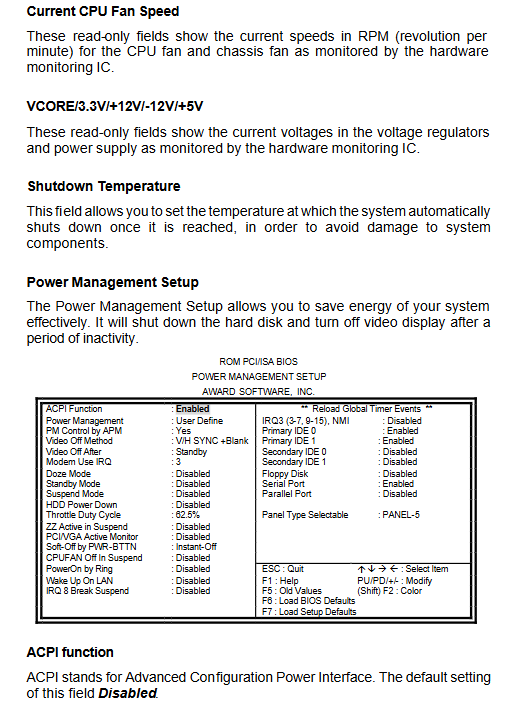

3.4 Power Management（电源节能）
ACPI/APM 开关、Doze/Standby/Suspend 多级休眠、硬盘定时休眠、CPU 降频占空比、WOL 网卡开机、Modem 振铃唤醒、ATX 长按 4 秒关机设置。
3.5 PnP/PCI 资源配置
手动分配 IRQ/DMA 给老式 ISA 卡，重置即插即用资源表，可锁定中断不被 PCI 占用。
3.6 Integrated Peripherals（板载外设）
开启 / 关闭 IDE、FDC、双串口、并口、USB 键盘、板载网卡 / 显卡；COM2 串口模式 RS232/422/485 切换；并口 SPP/EPP/ECP 模式。
3.7 硬件监控页面（PC Health）
只读实时数据：CPU / 主板温度、CPU 风扇转速、各路直流电压，超阈值弹窗蜂鸣告警。
3.8 密码设置、载入默认、保存退出
管理员密码可修改全部参数，用户仅查看；支持载入故障保守默认、出厂最优性能默认。
驱动安装指南
4 Intel PIIX IDE 总线驱动
适配 Windows95，安装后开启 Ultra DMA33 高速硬盘传输；步骤：关闭实模式磁盘驱动、运行 Setup 安装，重启后系统识别 PCI IDE 控制器。
5 C&T 69000 显卡驱动（590/591 专用）
支持 Win95/98/NT4.0；NT 需先安装 SP5 补丁包，安装后开启 LCD/CRT 双显示、自定义分辨率色深。
6 Intel 82559 网卡驱动（仅 NuPRO-590）
兼容 Win95/98/NT、NetWare、Linux、DOS 数据包驱动；光盘自带网卡诊断工具，可测试链路、速率、收发数据包，支持 PXE 引导配置。
Hardware Doctor 硬件监控工具
Windows 端可视化监控软件（中英文双语），配套 W83781D 芯片：
实时监控：Vcore/3.3V/5V/12V/-12V 电压、CPU 温度、CPU 风扇转速；
自定义上下限阈值，超标弹窗 + 蜂鸣双重告警；
机箱开盖检测开关，开盖持续报警；
配置保存 / 恢复功能，支持日志记录硬件异常；
无风扇场景可关闭风扇监控项避免误报。
