ADLINK MXE-5500 系列无风扇嵌入式工控机
时间: 2026-07-20浏览次数：
ADLINK MXE-5500 系列无风扇嵌入式工控机
ADLINK MXE-5500 系列无风扇嵌入式工控机

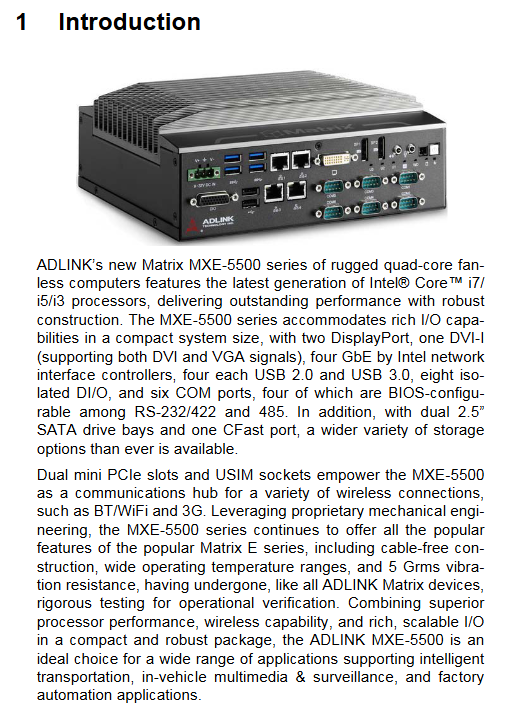

第一章 产品概述（硬件规格、接口、结构）
核心硬件平台
处理器与芯片组
Intel 6 代 Skylake-H i7/i5/i3 工业处理器，QM170 PCH 芯片，双通道 DDR4 2133 内存，双 SO-DIMM 插槽，最大扩容至 32GB。
显示子系统
板载 Intel 核显，支持三独立显示输出：2×DisplayPort 1.2 + 1×DVI-I（兼容 DVI / 模拟 VGA），单路最高 4096×2304@60Hz，配套 DP 转 VGA/DVI/HDMI 可选适配器。
网络（4 路独立千兆，工业核心优势）
4 颗独立 Intel 网卡（I219+I210 + 双 I211），全部支持 IEEE1588 精确时钟、PXE 远程启动、WOL 网络唤醒、巨帧、VLAN、流量整形；网口双色灯区分链路 / 10/100/1000M 速率。
串口（6 路 DB9）
COM1~4 支持 BIOS 切换 RS232/422/485；COM5、COM6 固定 RS232，适配变频器、传感器、工业仪表。
隔离数字 IO（DB26 接口）
8 路隔离 DI + 8 路隔离 DO，隔离耐压 1500VDC；DI 支持 5~24V 输入，DO 采用 N 沟道 MOS 管开漏输出，可直接驱动继电器、电磁阀，配套端子板与转接电缆选件。
USB 接口
前面板 4×USB3.0、2×USB2.0；后置额外 2×USB2.0，全部支持 U 盘 / 移动硬盘系统启动。
音频
前置麦克风输入 + 线路输出 3.5mm 复合接口，搭载 Realtek ALC262 HD 音频。
存储扩展（多介质混合存储）
后置 2 个快拆 2.5 英寸 SATA III 硬盘托架（6Gbps），免工具插拔；
后置 CFast Type II 高速存储卡插槽（SATA 协议）；
主板内置 M.2 2280 SATA 固态插槽；
无线通讯扩展
主板内置双 Mini-PCIe 插槽 + 双 USIM 卡座，可同时安装 WiFi / 蓝牙、4G/3G 全网通模组；机身背部预留 4 根天线引出孔，配套 3.3V/5V 1A GPS 供电插针。
工业特色功能
硬件看门狗 WDT：1~255 秒 / 分钟可编程，超时整机硬复位，配套 Windows 开发 API；
SEMA 3.0 智能运维：内置 BMC 板载管理芯片，实时监控温度、电压、功耗、运行时长、上电计数；支持远程看门狗、背光调节、智能温控风扇、用户闪存读写；
TPM1.2 安全加密芯片、Intel AMT 远程设备管理；
内部可外引电源开关、复位键、自定义状态 LED；可跳线清空 CMOS 恢复 BIOS 出厂。
环境与机械参数
尺寸：230 (W)×204 (D)×90 (H) mm，整机重量 4kg；仅支持壁挂安装（无 DIN 导轨）；
温度：标配硬盘 0~50℃；搭配工业固态可扩展宽温 MXE-5501 (-20~60℃)、MXE-5502/5503 (-20~70℃)；存储 - 40~85℃；
可靠性：固态运行 5Grms 三轴振动、100G 冲击；机械硬盘 0.5Grms、20G 冲击；ESD 接触 ±4KV、空气 ±8KV；
功耗指标：关机 3.9W、桌面闲置 20.3W、CPU 满载 52.8W、全 I/O 满载 92.8W，推荐 160W 宽压电源；
供电输入：9~32VDC 宽压直流端子，适配车载、工业直流供电场景。
面板接口分区
前置 I/O 面板（全部对外操作接口）
DC 宽压电源端子、4×USB3.0、2×USB2.0、四路千兆 RJ45、DVI-I、双 DP、6 路 DB9 串口、DB26 隔离 DIO、音频输入输出、电源键、复位键、6 颗状态 LED（电源、故障、看门狗、硬盘、3 路自定义指示灯）。
后置 I/O 面板
2 路后置 USB2.0、CFast 卡槽、两组 2.5 寸快拆硬盘仓、4 个天线孔。
主板内置插针
清 CMOS 跳线、双 Mini-PCIe+USIM、M.2 插槽、GPS 3.3V/5V 供电、外接电源 / 复位 / LED 扩展插针。
出厂装箱标配
主机、壁挂支架、固定螺丝套件、快速入门指南；硬盘、无线模组、转接电缆、电源适配器为选购配件。
第二章 装机入门（硬件拆装操作）
通用防静电强制规范
拆机前完全切断直流电源，佩戴防静电手环，禁止徒手触碰内存、芯片金手指；CMOS 锂电池不可混用型号，有爆炸风险。
2.5 英寸硬盘安装
松开后置手拧螺丝抽出硬盘托架，M3 螺丝固定 SSD/HDD，推入卡扣锁紧，支持免工具快速更换。
Mini-PCIe 无线 / 4G 模组安装
拆除整机顶部盖板，斜插模组、M2.5 螺丝固定，连接外置天线；双插槽可同时部署两种无线模块。

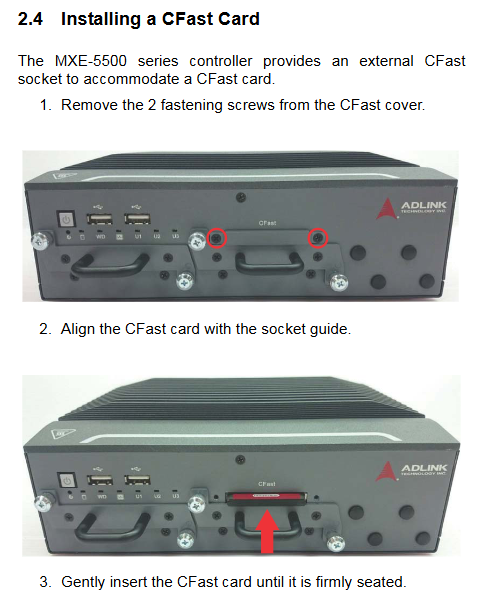

CFast 卡安装
拆除后盖盖板螺丝，推入 CFast 卡至卡扣锁定，复原盖板。
直流电源接线
端子 V + 接正极、V - 接负极、中间为机壳地；严禁反接、超压（>32V），否则永久烧毁整机。
壁挂安装
拆除底部橡胶垫，使用配套支架固定机身，安装时机散热鳍片朝上，顶部预留≥5cm 通风空间保证散热效率。
散热硬性要求
整机热源集中顶部鳍片，禁止密闭包裹、遮挡散热面，高温环境必须保证上下通风间隙。
驱动安装说明
驱动从凌华官网下载，依次安装芯片组、显卡、四路网卡、USB3.0、音频、SEMA 管理工具、WDT&DIO 开发库。
附录 A：看门狗 WDT 与隔离 DIO Windows 开发库
A1 看门狗 API（C/C++）
核心函数：InitWDT 初始化、SetWDT 设置超时（秒 / 分钟单位）、StartWDT 启动、ResetWDT 喂狗、StopWDT 关闭；程序卡死未喂狗时硬件自动重启整机，配套完整 demo 源码。
A2 隔离 DIO 数字量 API
核心函数：GPIO_Init 初始化资源、GPI_Read 读取 8 路 DI 电平、GPO_Write 输出 DO 高低电平、GPO_Read 读取当前输出状态；支持位运算批量控制 IO 通道，适配产线传感器、继电器控制程序开发。
附录 B：完整 AMI Aptio BIOS 设置手册
开机按 Del 进入 BIOS，F7 快速启动菜单，支持管理员 / 用户两级密码，五大主菜单：
B1 Main（基础信息页）
显示 CPU、内存、BIOS 版本、系统时间、硬件出厂信息，仅基础查看与时间修改。
B2 Advanced（工控核心配置，细分 13 个子菜单）
CPU 配置：超线程、VT 虚拟化、AES 加密、CPU 节能 C-State、过热保护偏移阈值；
内存配置：DDR4 频率、双通道信息查看；
系统代理 SA：VT-d 直通、显卡预留显存（DVMT）；
板载设备：6 路串口模式切换（RS232/422/485）、四路网卡 PXE 启动开关、HD 音频、SATA/CFast/M.2 存储开关；
电源管理：断电恢复策略（开机 / 关机 / 上次状态）、RTC 定时开机、网卡远程唤醒；
USB 全局配置：Legacy DOS 兼容、XHCI 接管、USB 启动开关；
SATA 模式：AHCI / 兼容模式切换；
CSM 兼容：传统 BIOS/UEFI 启动切换，适配老旧操作系统；
AMT 远程管理、TPM1.2 安全芯片开关；
网络栈 UEFI PXE、系统硬件健康面板（实时温压、上电统计）、开机看门狗。
B3 Security 安全菜单
管理员 / 用户分级开机密码、RTC 与 BIOS 读写锁定，防止参数篡改。
B4 Boot 启动菜单
自定义 USB / 固态 / CFast / 网络启动优先级，快速开机、NumLock 开机状态、全屏 OEM LOG 开关。
B5 Save & Exit 退出菜单
保存修改重启、放弃修改、载入稳定故障默认、载入性能最优默认、启动 EFI Shell。
BIOS 故障处理
忘记密码 / 开机异常时，断电短接主板清 CMOS 跳线 2-3 针，恢复全部出厂参数。
附录 C：SEMA 3.0 可视化运维工具
Windows 图形化管理软件，八大功能分页，整机远程监控调试核心工具：
概览页：显示主板序列号、BIOS/BMC 固件、支持功能清单（看门狗、温控、日志）；
系统健康页：实时 CPU / 板卡温度、风扇转速、整机功耗、累计运行时长、上电次数、上次重启原因；支持数据均值滤波；
用户闪存：1KB 板载闪存，支持十六进制 / 字符串读写，存储设备自定义参数；
硬件控制页：看门狗时长设置、LVDS 背光亮度调节、智能温控风扇曲线（四段温度调速阈值）；
硬件监视器：温度 / 功耗 / 电压实时曲线图表，支持日志文件导出（表格格式可导入 Excel）；
I2C 总线：4 路外部 I2C 读写，支持 100/400kHz 速率，适配外接传感器；
GPIO 控制：批量设置 IO 输入输出方向、读写电平、位逻辑运算；
状态栏：提示是否故障恢复 BIOS 启动。
SEMA概览界面
SEMA系统健康界面
SEMA硬件控制界面
安全操作规范
拆装全程断电，禁止液体、粉尘、油污进入机箱；
2 直流电压严格 9~32V，反接 / 超压直接损坏主板供电电路；
3 顶部散热鳍片高温，运行中禁止徒手触摸避免烫伤；
4 仅凌华授权工程师拆机维修，私拆、改装跳线丧失原厂保修；
5 锂电池型号必须匹配，废弃电池按危废处理。
