ADLINK MXE-200/200i 无风扇嵌入式整机
时间: 2026-07-20浏览次数：
ADLINK MXE-200/200i 无风扇嵌入式整机
ADLINK MXE-200/200i 无风扇嵌入式整机

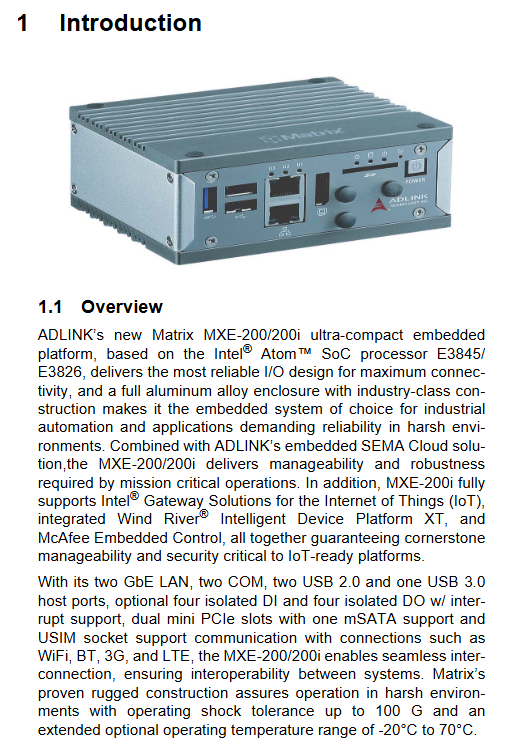

第一章 产品概述（硬件完整规格）
核心运算平台
采用 Intel Bay Trail Atom 片上 SoC，板载焊死 2GB DDR3L 1066 内存（不可扩展）：
MXE-201：Atom E3845 四核处理器
MXE-202：Atom E3826 双核处理器
整机物理参数
尺寸：120 (W)×100 (D)×55 (H) mm，重量 650g
壳体：全铝合金一体散热鳍片，无风扇被动散热
安装方式：标配 DIN 导轨卡扣、壁挂支架二选一
整机 I/O 接口（前面板 + 侧面板区分）
（1）前面板 I/O
前面板接口图
按键：电源自锁按键（长按 5 秒强制关机）、硬件复位按钮
指示灯 4 个：电源蓝灯、WDT 看门狗黄灯、硬盘橙灯、待机蓝灯

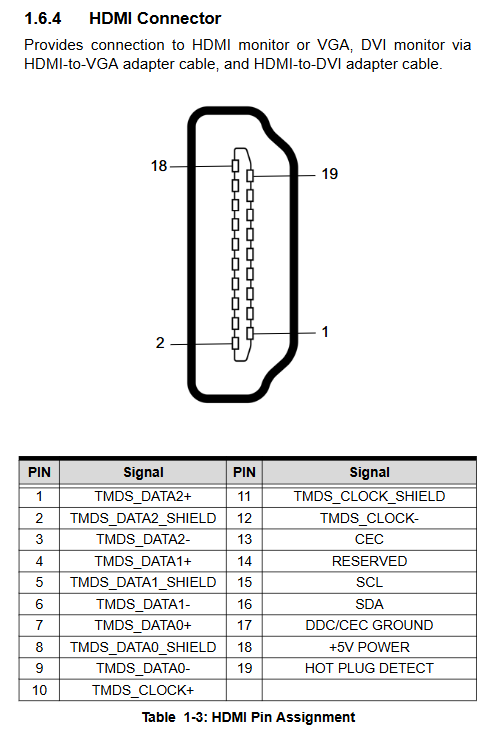

显示：1 路 HDMI 视频输出，支持转 VGA/DVI 适配器
网络：双 Intel I210IT 千兆网口，支持 IEEE1588 精确时钟、PXE 远程启动、链路聚合、WOL 远程唤醒；黄灯链路、绿 / 橙区分 10/100/1000M 速率
USB：1×USB3.0 Type-A（蓝色）、2×USB2.0 Type-A
存储：SD 卡插槽（最大 16GB SD/SDHC）
（2）右侧面板 I/O
侧面板接口图
2 路 DB9 串口：COM1 固定 RS232；COM2 通过 BIOS 切换 RS232/422/485
DC 供电：3 针插拔式宽压端子，输入6~36VDC，推荐 40W 电源
可选 DB9 隔离 DI/O：4 路隔离数字输入、4 路隔离数字输出，1.5KV 隔离耐压，支持中断触发
内部扩展（主板夹层插槽）
主板正面布局
双 Mini-PCIe 插槽：
Slot1：可跳线切换 mSATA 固态硬盘 / Mini-PCIe 无线 / 4G 模组
Slot2：固定 Mini-PCIe，搭配 USIM 卡座用于 3G/LTE 通讯
辅助供电插针：5V/3.3V 各 1A 输出，专供 GPS 模块使用
外引插针：外接电源按键、复位开关、状态 LED
RTC 备份电池、SDIO 控制器
工业特色功能
硬件看门狗 WDT：软件可编程 1~255 秒 / 分钟，超时整机硬复位，配套 Windows C/C++ API 开发库
隔离 DI/O：工业数字量采集输出，适配继电器、传感器
SEMA 云管理工具：凌华自研远程运维，实时监控 CPU / 温度 / 电压 / 功耗、系统运行时长、自定义闪存存储
宽温工作：
标准配置（机械硬盘）：0~50℃
工业 mSATA 固态扩展温：MXE-201 -20~60℃ / MXE-202 -20~70℃
存储温度：-40~85℃
可靠性指标：
振动：5Grms 三轴 5-500Hz（配固态）
冲击：50G 半正弦 11ms（配固态）
ESD：接触 ±4KV、空气 ±8KV
功耗指标
关机待机：0.3W
桌面闲置：6.3W
CPU 满载：12.5W
全 I/O 满载峰值：22W
装箱标配
MXE-200 主机、DIN 导轨 / 壁挂支架、固定螺丝、快速指南、All-in-One 驱动 DVD
第二章 装机入门（硬件拆装操作）
Mini-PCIe /mSATA 安装步骤
拆除机箱四周 8 颗固定螺丝，取下底部散热盖板
斜插 mSATA / 无线 4G Mini-PCIe 模组，下压卡扣，M2.5 螺丝锁紧固定
通过主板跳线切换 Slot1 功能（固态或通讯卡）
供电接线规范
侧面板 DC 端子 V + 接正极、V - 接负极、中间为机壳地；严禁反接，否则烧毁整机。
导轨 / 壁挂安装
配套支架锁死机箱底部，直接卡装 DIN35 导轨或墙面螺丝固定。
散热硬性要求
整机热源集中左侧鳍片，顶部预留≥5cm 通风间隙，禁止密闭无风道安装。
第三章 Windows 驱动安装顺序（必须依次执行）
配套 DVD 内置全套驱动，安装全程需要管理员权限，每步完成重启系统：
芯片组驱动（Bay Trail 底层总线、SATA/USB 控制器）
板载集成显卡驱动
Intel I210 双网卡驱动（支持 VLAN、巨帧）
USB3.0 控制器驱动
通用 I/O 串口 / DI/O 驱动
SEMA 运维工具 + WDT 看门狗驱动（工控开发必备）
附录 A：看门狗 WDT 与 DI/O 开发 API
A1 看门狗函数库（Windows C/C++）
提供头文件 matrix_wdt.h 与库文件，核心 API：
InitWDT：初始化看门狗（必须最先调用）
SetWDT：设置超时（1~255，单位秒 / 分钟可选）
StartWDT：启动计时
ResetWDT：喂狗，重置倒计时
StopWDT：关闭看门狗
超时未喂狗自动整机硬件重启，适合无人值守工控防死机。
A2 隔离 DI/O 数字量库
头文件 matrix_dio.h，核心接口：
GPIO_Init：初始化数字通道资源
GPI_Read：读取 4 路 DI 输入电平
GPO_Write：控制 4 路 DO 输出高低电平
GPO_Read：读取当前输出状态
附录 B：完整 Aptio AMI BIOS 设置手册
开机按 Del 进入 BIOS，五大主菜单：Main、Advanced、Security、Boot、Save & Exit，完整配置项：
B1 Main（基础信息）
系统时间、内存、CPU 硬件信息
System Health 面板：实时温度、风扇、整机功耗、运行时长、上电策略
Power-Up Mode：断电恢复（自动开机 / 保持关机 / 上次状态）
ECO 低功耗模式、上电看门狗复位
B2 Advanced（核心高级配置，工控调试重点）
CPU 配置：虚拟化 VT、XD 防溢出保护、CPU C-State 节能、数字温度传感器 DTS
SATA 配置：AHCI/IDE 模式、固态热插拔开关
USB 全局设置：DOS 兼容 Legacy、XHCI/EHCI 接管、各端口独立开关
SDIO 存储卡模式（DMA/PIO 自动）
网络协议栈（PXE 网络启动开关）
串口 LPSS 配置：COM2 RS232/422/485 模式切换
ACPI 电源休眠、温控阈值（高温降频 / 关机临界点）
TX 英特尔可信固件安全配置
系统操作系统选择（Windows7 适配）
B3 Security
管理员 / 用户两级开机密码，限制 BIOS 修改权限。
B4 Boot 启动设置
调整 U 盘 / 固态 / 网络启动优先级、快速启动、开机 NumLock、CSM 兼容模式（老系统适配）。
B5 Exit
保存 / 放弃修改、载入出厂稳定默认、载入用户自定义配置、EFI Shell 启动。
安全操作规范
拆装前彻底断电，防静电操作，禁止裸触碰主板芯片；
2 DC 电压严格 6~36V，超压 / 反接永久损坏设备；
3 机箱不可封堵散热鳍片，高温环境必须保证风道；
4 RTC 锂电池不可混用型号，错用存在爆炸风险；
5 仅凌华授权工程师拆机维修，私拆丧失质保。
