ADLINK cPCI-6770 系列 CompactPCI CPU 板
ADLINK cPCI-6770 系列 CompactPCI CPU 板
第一章 产品介绍（硬件架构与核心规格）
核心处理器与芯片组平台
CPU：低功耗移动版 Intel Pentium III（700MHz/850MHz 两款），0.18μm 工艺，板载 256KB 全速片内 L2 缓存，100MHz 前端总线；
芯片组：Intel 440BX 北桥 + PIIX4E 南桥；Super I/O 采用 W83977EF，硬件监控芯片 W83782D；
总线扩展：TI PCI2050 PCI-to-PCI 桥，支持背板 7 路 PCI 外设，支持热插拔供电阶梯控制电路。
内存配置
2×144pin SODIMM 笔记本内存插槽，PC100 SDRAM，最大总容量 512MB；大批量 OEM 可定制 ECC 纠错内存版本。
显示子系统
板载 ATI Mobility Radeon M6-M AGP4X 显卡，自带 8MB 独立显存；最高分辨率 1600×1200 32 位真彩色，支持 VESA DPMS 节能、DDC 显示器识别，后置 DB15 VGA 接口。
存储接口
主 IDE 通道：板载 2.5 寸硬盘安装位（Master 设备），双 44pin 超薄 IDE 插针，支持 Ultra DMA33；
34pin 软驱插针，仅双槽版面板引出 FDD 接口；
可选购子卡扩展 CompactFlash 固态硬盘。
网络
单路 Intel 82559 10/100M 自适应 PCI 快速以太网，后置 RJ45 网口；支持 PXE 远程网络启动、流量控制，带速率 / 活动双色指示灯。
I/O 外设（区分单 / 双槽面板差异）
cPCI-6770前面板图
串口：COM1 DB9 固定 RS232；COM2 RJ45 接口，跳线可选 RS232/422/485，最高 115200 波特；两路均带完整调制解调握手信号；
并口 IEEE1284：仅双槽版面板引出，支持 SPP/EPP/ECP 模式；
USB1.1：后置单口，独立过流保护；
PS/2 复合键鼠圆口，配套 Y 型分线线缆；
前置硬件：复位按键 SW1、电源 / 硬盘 / 网口 / 看门狗状态 LED 指示灯。
PMC 扩展子卡插槽
板载 32bit 33MHz PMC 标准夹层卡插槽，通过 0Ω 电阻切换 PMC 供电：默认 5V，更换电阻可改为 3.3V，用于拓展专用采集、通讯功能卡。
工业专用功能
两级硬件看门狗 WDT：软件可编程 1~255 秒 / 1~255 分钟；超时先输出 NMI 中断，再次超时整机硬件复位；I/O 端口 3F0h 配置，配套 DOS/Windows 示例源码；面板自带 WDT 故障指示灯；
硬件监控：实时采集 CPU 核心温度、板温、风扇转速、3.3V/5V/12V 各路电压；CPU 核心温度上限严禁超过 100℃；
RTC 实时时钟：电池备份 256 字节 CMOS 存储，支持 100 年日历、定时唤醒；
中断 / DMA：双增强中断控制器共 15 路中断，双 DMA 通道，适配 ISA/PCI 混合外设。
功耗与机械尺寸
功耗：PIII700+128MB 满载 37.74W；PIII850+512MB 满载 51.27W；
外形：标准 6U cPCI 卡，尺寸 233.35mm × 160mm；单槽 4TE 宽度，双槽版型拓展 LPT/FDD 面板接口；
环境：工作 0~55℃（需≥1m/s 强制风冷），存储 - 20~80℃；工作振动 0.5Grms，非工作 1.88Grms，冲击 15G。
配套装箱物料
cPCI-6770 主板、PS/2 Y 型分线、硬盘安装配件、用户手册、驱动光盘；OEM 定制版本配件按需增减。
第二章 装机入门（Getting Started）
拆封防静电要求：全程防静电手环 / 防静电袋，禁止裸触芯片金手指，磕碰损坏立即联系经销商更换；
系统部署方式：可作为 cPCI 机箱系统主控槽，或普通外设槽独立运行，背板需引出 J1/J2 标准 cPCI 总线；
散热硬性要求：出厂自带 CPU 散热器，运行必须持续 1m/s 机箱风道；无强制风冷会导致 CPU 过热永久损坏；
BIOS 基础操作：开机按 Del 进入 Award 即插即用 BIOS，支持串口远程控制台重定向、PXE 启动、ACPI/APM 节能；
操作系统安装步骤：优先配置外设→设置 BIOS 启动顺序→通过软盘 / 光盘部署 Windows98/2000/NT/Linux。
第三章 硬件配置（跳线、电阻、按键）
前置开关
SW1：硬件复位按键，按下整机硬重启。
功能跳线组

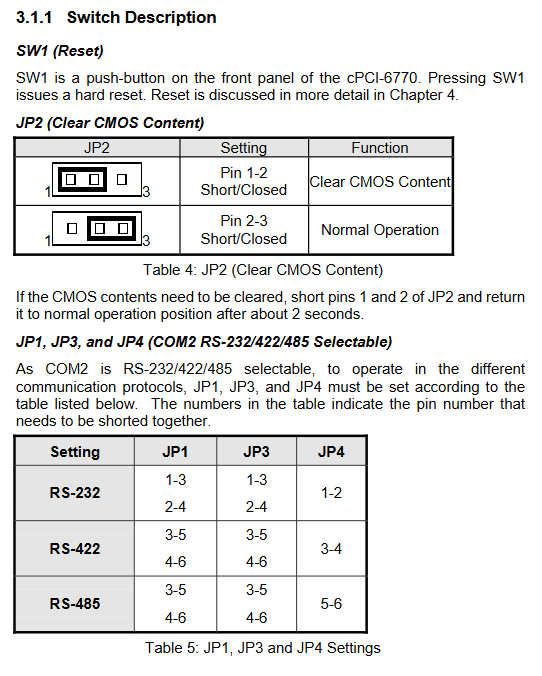

JP2 清除 CMOS：2-3 短接为正常模式；1-2 短接 2 秒清空 BIOS 参数、密码；
JP1/JP3/JP4：COM2 串口协议切换，按跳线短接组合切换 RS232 / RS422 / RS485 三种电平模式。
0Ω 配置电阻（PMC 供电）
默认 R28/R29 焊接：PMC 插槽 5V 供电；
拆除 R28/R29、焊接 R30/R31：PMC 插槽 3.3V 供电。
第四章 看门狗定时器专项说明
两级保护逻辑：软件未按时喂狗→第一级触发 NMI 非屏蔽中断；持续无喂狗→第二级整机硬件复位；
寄存器操作端口 3F0h，读写均可清零计时计数器；BIOS / 应用可读取复位标记，区分是否看门狗触发重启；
光盘附带完整 DOS C 语言示例程序，可直接集成工控上位机、下位机程序实现死机自动恢复。
第五章 驱动安装指南
驱动全部存于配套一体化光盘，分芯片组、显卡、网卡、看门狗、硬件监控五大目录，支持 Windows98/2000/NT、Linux、Netware、QNX 等系统，分系统分步安装要点：
440BX 芯片组驱动：底层总线、PCI 桥基础驱动，优先安装；
ATI M6-M 显卡驱动：NT 系统需先安装 SP6 以上补丁包才能启用 AGP 加速；
82559 网卡驱动：NT 系统需预先制作驱动软盘，设备管理器手动更新；
看门狗动态库：提供 API 函数，方便程序读写定时器；
硬件监控工具 HWDoctor：读取板卡温度、电压、风扇数据。
附录 A 完整规格与接口引脚定义
A1 电气总规格
BIOS 为 16M Flash Award PnP，支持远程串口控制台、ACPI1.0；PCI2050 桥支持 7 路背板 PCI；Super I/O 所有串口 / 并口带 ESD 静电防护（串口 2KV、并口 4KV）。
A2 全部连接器引脚表

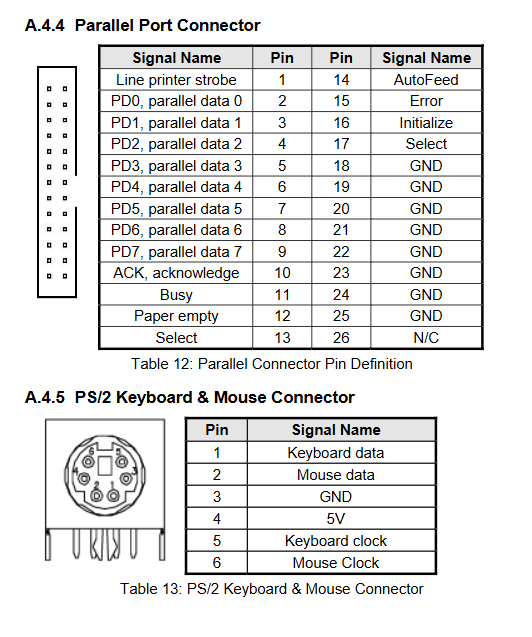

完整收录面板 VGA、RJ45 网口、COM1/COM2、PS/2、USB、并口，板载 IDE、软驱、PMC J11/J12 夹层卡、cPCI 背板 J1/J2 总线全部引脚信号定义、LED 指示灯逻辑。
A3 散热与可靠性规范
明确 CPU 温度警戒线：持续高于 100℃永久烧毁；长时间运行建议稳定≤55℃，需持续风道散热；整机经过高低温循环、振动 HALT 加速老化测试。
A4 安全认证
CE 电磁兼容、FCC 工业级认证，符合工控设备安规标准。
产品定位与代际区分
架构年代：老式 6U CompactPCI PICMG2.0 平台，移动 PIII 低功耗架构，2003 年经典电信 / 工控长寿命板卡；
对比之前 PICMG1.0 全长 SBC（NuPRO 系列）：采用 cPCI 欧式卡热插拔背板、支持 PMC 夹层卡、双级看门狗、电信级宽温抗振；
短板：仅单网、内存上限 512MB、USB1.1、无原生 HD 音频，适合老旧电信基站、测试仪器、老式自动化设备改造。
