ADLINK NuPRO-A301 标准 PICMG 1.0 全长工业 SBC 单板电脑
时间: 2026-07-20浏览次数：
ADLINK NuPRO-A301 标准 PICMG 1.0 全长工业 SBC 单板电脑
ADLINK NuPRO-A301 标准 PICMG 1.0 全长工业 SBC 单板电脑
第一章 产品概述（硬件核心规格）
处理器与芯片组
插槽：LGA775（Socket T），支持酷睿 2 双核、奔腾双核、奔腾 4、赛扬 D，FSB 533/800MHz，支持超线程；
芯片组：Intel 945GC GMCH 北桥 + ICH7 南桥；Super I/O 采用 W83627DHG；搭载 IT8888 PCI 转 ISA 桥（无 DMA 支持），兼容老式 ISA 扩展卡。
整机架构框图
内存配置
双通道 DDR2 架构，2×240pin DIMM 插槽，最大2GB，支持 533/667MHz 无缓冲非 ECC 内存；双通道要求两条内存容量完全一致，推荐同品牌同时序内存。
显示子系统
板载 GMA950 集成显卡，动态共享最高 224MB 系统显存；后置 DB15 VGA 接口，最高分辨率 2048×1536@75Hz，无原生 LVDS 输出。
存储接口（4 路 SATA 为核心优势）
4×SATA II 3Gbps 高速硬盘接口；
1×40pin ATA10 IDE 接口；
1×34pin 软驱 FDD 接口。
网络
单路 PCIe Intel 82574L 千兆 RJ45 网口，支持 WOL 网络远程唤醒，网口带速率 / 活动双色指示灯。
I/O 外设完整清单
串口：COM1 固定 RS232；COM2 支持 RS232/422/485 跳线切换；
并行口：1 路 ECP/EPP 标准并口；
USB：后置无 USB，板载 4 路 USB2.0 插针，独立过流保护；
PS/2：后置一体式键鼠 Mini-DIN 接口；
音频：无板载声卡，需选配IP-ALCS20 AC97 音频子卡；
GPIO：4 路隔离输入 + 4 路隔离输出工业 GPIO 插针；
工业专属功能
硬件看门狗 WDT：1~255 秒 / 分钟可编程，超时整机复位；附录提供汇编操作示例代码；
硬件监控：CPU 温度、主板温度、CPU / 电源 / 机箱三路风扇转速、全板 DC 电压采集；
环境参数：工作 0~60℃，存储 - 20~80℃，湿度 10%~90% 无凝露；
机械尺寸：标准全长 340.6mm × 122mm。
标准装箱配件
NuPRO-A301 主板、SATA 数据线、IDE 排线、串口 / 并口挡板排线、USB 插针排线、PS/2Y 线、All-in-One 驱动光盘、纸质手册；音频子卡 IP-ALCS20 为单独选购件。
第二章 硬件信息：接口、布局、跳线

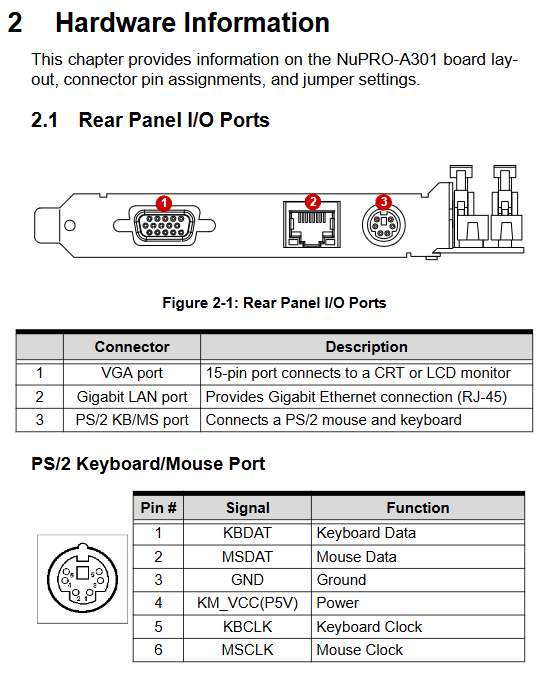

后置挡板 I/O（仅 3 个接口）
从上至下：DB15 VGA、RJ45 千兆网口、PS/2 键鼠复合接口；附全部接口完整引脚定义、网口指示灯逻辑。
网口引脚图
VGA接口图
主板全局布局（两张分区图纸）
板上分三大类插针：供电、风扇、存储、串口并口、GPIO、音频、机箱前置面板、功能跳线，全部标注编号与用途：
风扇：CN1（4pin CPU 温控风扇）、CN2 电源风扇、CN3 机箱风扇（均带转速检测）；
强制供电：CN4 4pin ATX12V 辅助供电，不插无法开机；
存储：SATA1~4 四组 SATA、IDE1、CN5 软驱；
通讯：COM1、COM2（可 485）、CNY1 并口、CN10 隔离 GPIO；
音频：CN8，对接 IP-ALCS20 子卡；
前置面板 JPB1：电源键、重启、电源灯、硬盘灯、机箱喇叭 20 针插针；
USB：CN15/CN17 两组双 USB 插针，合计 4 路 USB2.0；
核心跳线功能（共 2 组关键跳线）
JPB2：COM2 串口模式跳线，切换 RS232 / RS422 / RS485；
JP2：清除 CMOS 跳线，默认 1-2 短接正常；断电取下电池，2-3 短接 10 秒清空 BIOS 密码与参数；
JP1：AT ALWAYS_ON 供电跳线，控制待机 5V 常通模式。
第三章 硬件安装实操规范
通用防静电强制要求
全程佩戴接地防静电手环，在防静电台面操作；CPU、内存、芯片禁止徒手触碰金手指与针脚，拆装必须完全切断整机电源。
LGA775 CPU 安装标准流程
下压解锁插座压杆，掀开金属盖板，拆除塑料保护盖；
CPU 金色三角对准插座左下角防呆标记，垂直轻放，严禁用力按压；
闭合盖板、扣紧锁杆；针脚损坏直接丧失保修。
LGA775插座解锁
CPU对位安装

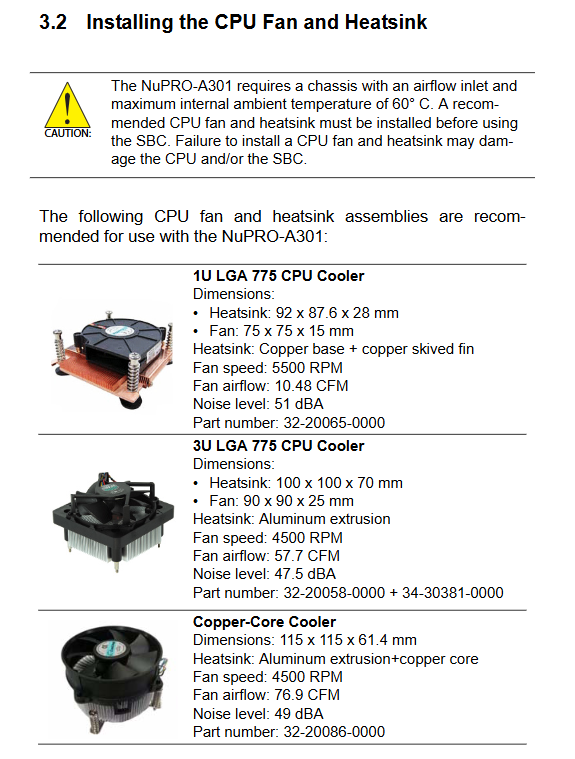

CPU 散热器硬性约束
禁止卡扣式下压散热器，会造成 PCB 弯曲、线路断裂；仅支持凌华指定 1U/3U / 铜芯专用散热套件：
主板背面安装配套固定背板；
CPU 表面均匀涂抹导热硅脂；
对角交叉分步拧紧四角螺丝，避免单点压力损坏 CPU；
风扇线缆接入 CN1，手持主板两侧托住散热器重量，防止板体变形。
散热器对角锁紧示意图
内存安装
DDR2 240pin 内存缺口对齐插槽凸起，两侧卡扣自动锁死；双通道必须两条内存容量完全一致，单条内存仅单通道运行。
DDR2内存防呆缺口
供电接线要点
必须插上 CN4 4pin ATX12V 辅助供电；
JPB1 前置面板插针必须接电源开关，否则无法上电；
3 机箱风扇、CPU 风扇必须接入对应插针，过热会触发硬件保护关机。
第四章 Windows XP 驱动安装指南
配套光盘分 5 类独立驱动，每类安装完成后必须重启系统：
945GC 芯片组驱动：底层总线、PCIe、南桥 INF 文件，优先安装；
GMA950 显示驱动：支持单 VGA 输出，调节显存共享大小；
82574L 千兆网卡驱动：支持 WOL 远程唤醒功能；
PCI 转 ISA 桥驱动：设备管理器手动加载 ITE INF，老式 ISA 卡必备；
AC97 音频驱动：仅搭配 IP-ALCS20 子卡使用，BIOS 内需提前开启音频开关。
第五章 Phoenix-Award BIOS 完整设置菜单
开机按Del进入 BIOS，配套快捷键：F5 恢复上次配置、F6 故障安全默认、F7 性能最优默认、F10 保存退出、ESC 放弃修改，共 10 大主菜单：
Standard CMOS（标准 CMOS）：系统时间、4 路 SATA+IDE 硬盘自动检测、软驱类型、开机报错策略、总内存查看；
Advanced BIOS Features（高级 BIOS）：CPU 缓存开关、启动顺序、NumLock 开机状态、病毒防护、MPS 多处理器设置；
Advanced Chipset（芯片组）：DDR 内存时序、15M-16M ISA 内存洞、板载显存大小、主显卡选择（板载 / 外接 PCIe）；
Integrated Peripherals（集成外设）：SATA 工作模式（兼容 / 增强）、IDE 开关、串口地址、并口模式、USB 键鼠 DOS 支持、AC97 音频开关、看门狗时长预设、断电上电恢复策略；
Power Management（电源管理）：ACPI 节能、硬盘休眠、CPU 降频、网卡 / 振铃开机、定时 RTC 开机；
PnP/PCI（即插即用）：IRQ/DMA 资源手动分配，可预留中断给 ISA 设备，清空 ESCD 资源表；
PC Health（硬件健康）：实时读取 CPU / 主板温度、三路风扇转速、各路 DC 电压；
Frequency/Voltage（频率控制）：PCI 时钟自动检测、扩频 EMI 抑制；
密码设置：管理员 / 用户两级密码，区分修改 / 只读权限；
退出菜单：载入默认配置、保存 / 不保存退出。
两大技术附录（工控调试核心）
附录 A 看门狗 WDT 定时器
功能：1~255 秒 / 分钟可选，超时自动整机复位，用于无人值守工控防死机；
提供完整汇编底层操作源码，基于 Super I/O 2E/4E 端口寄存器读写，可直接编译使用。
附录 B 系统硬件资源映射（排错必备）
内存地址分布图：BIOS、VGA 缓冲区、ISA 预留内存段；
DMA 通道分配表；
完整 IO 端口十六进制地址映射；
全部 IRQ 中断分配清单；
PCI 设备中断路由表，解决 PCI/ISA 硬件冲突。
通用安全规范
拆装全程断电，远离液体、粉尘、高温密闭机箱；
CMOS 锂电池型号不可混用，错用存在爆炸风险；
非凌华官方人员拆机、私自改跳线 / 焊接直接丧失保修；
电源线破损、进水、板卡变形需立即断电停用。
