ADLINK NuPRO-965 PICMG 1.3 SHB Express 全长工业主板
ADLINK NuPRO-965 PICMG 1.3 SHB Express 全长工业主板

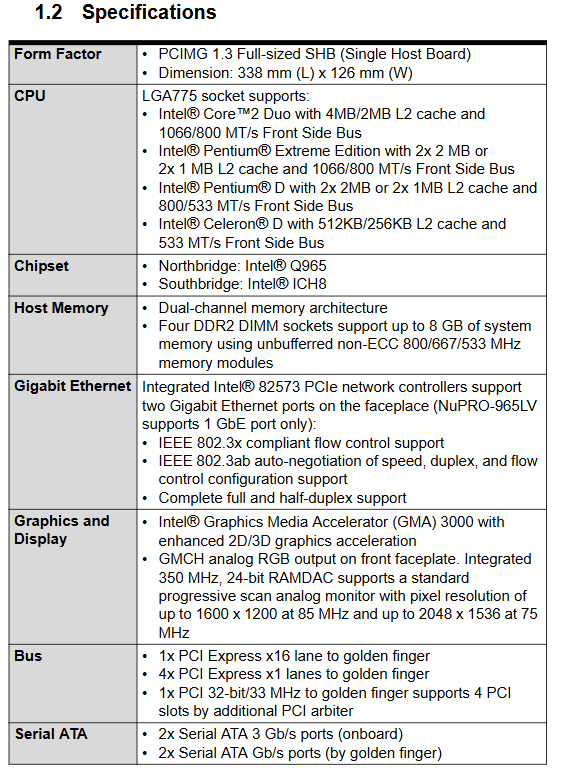

第一章 产品概述（核心硬件规格）
1.1 处理器与芯片组平台
插槽：LGA775（Socket T），支持酷睿 2 四核 / 双核、奔腾 D、奔腾至尊、赛扬 D；FSB 533/800/1066MHz；
芯片组：Intel Q965 GMCH + ICH8 南桥，搭配 ITE IT8712F Super I/O；
架构优势：PICMG1.3 采用全 PCIe 串行背板，替代 1.0 并行 ISA 瓶颈，同时保留传统 PCI 兼容。
整机系统框图
1.2 内存规格（大幅升级 935A）
4 路 240pin DDR2 DIMM 插槽，双通道架构，最大 8GB（935A 仅 2 槽 4GB），支持 533/667/800MHz 无缓冲非 ECC 内存；双通道要求 A 组 2 条总容量 = B 组 2 条总容量，推荐同规格内存。
1.3 显示子系统
板载 Intel GMA3000 集成显卡，400MHz 核心，DirectX9 硬件加速，动态共享最大 256MB 系统显存；支持双显示输出，VGA 接口最高 2048×1536@75Hz。
1.4 网络（分型号差异）
NuPRO-965DV：双 PCIe x1 Intel 82573E 千兆网口，双 RJ45 后置；无 IDE 接口；
NuPRO-965LV：单千兆网口，板载 JMicron 桥接，保留 1 路 IDE；
网口带链路 / 速率双色 LED（10M 黄灯、100M 绿灯、1G 琥珀灯）。
1.5 存储接口（4 路 SATA，存储能力提升）
板载 2 个 SATA II 3Gbps；背板引出额外 2 路 SATA，合计 4 路 SATA；
LV 版独有 40pin ATA10 IDE；DV 版无 IDE，Linux 安装 IDE 设备存在兼容性缺陷，推荐 SATA/USB 光驱。
1.6 I/O 与扩展总线
USB2.0 共 7 路：后置 1 口、板载 2 插针、背板引出 4 路，每路独立过流保护，支持 USB 启动；
串口并口：2 路 RS232 插针 COM1/COM2、1 路 ECP/EPP 并口；无原生 485 串口（对比 935A 缺失）；
音频：板载 HD 音频插针 CNY2，选配 DB-Audio2 子卡实现 5.1 声道；
扩展总线（PICMG1.3 核心）：
1×PCIe x16 显卡通道（背板金手指）；
4×PCIe x1 高速通道；
1 路 32bit 33MHz PCI，可通过背板扩展 4 个 PCI 槽；
有限 ISA 兼容支持。
1.7 工业配套功能
硬件监控：CPU / 板载双路温度、CPU / 系统双风扇测速、+3.3V/5V/12V / 内存 / CPU 核心电压实时采集；
硬件看门狗 WDT，超时自动整机复位；
机箱入侵检测（JP5 插针）：外接机箱门开关，开盖记录告警；
外置温度传感器 JP8；
环境规格：工作 0~60℃（奔腾 D 处理器≤50℃），存储 - 20~80℃，湿度 0~90% 无凝露。
主板机械尺寸图
1.8 装箱标准配件
主板、2 根 SATA 线、SATA 供电线、COM + 并口挡板线、单 COM 排线、双 USB 挡板线、PS/2 键鼠 Y 线（尾号 xx60 及以上型号取消）、一体化驱动光盘、手册；
xx60 型号取消后置 Mini-DIN PS/2，如需 PS/2 需单独采购外置插针排线（料号 30-01019-2000）。
第二章 硬件信息：接口、布局、跳线
2.1 后置挡板 I/O（从左至右）
可选 PS/2 键鼠、RJ45 网口 1、RJ45 网口 2（DV 专属）、15 针 VGA、后置 USB；附 VGA、网口、USB 完整引脚定义。
2.2 主板布局与全部连接器（两张布局总图）
分为供电、内存、风扇、存储、串口并口、音频、机箱面板、扩展插针八大类，全部附引脚定义：
供电：CN7 4pin ATX 12V 辅助供电（必须接入，否则不开机）；
风扇：FN1（4pin CPU 风扇，调速 + 测速）、FNY1（3pin 系统风扇）；
内存：J1/J2（通道 A）、J3/J4（通道 B）四组 DDR2 插槽；
存储：CN8/CN10 SATA、CN5 IDE（LV 独有）；
外设插针：COM1/COM2、CNY1 并口、CNY2 HD 音频、CNY3 外置 PS/2；
机箱面板 CN14：电源开关、重启、电源灯、硬盘灯、机箱喇叭 20 针插针；
专用插针：JP5 机箱入侵、JP8 外置温度传感器。
布局图1
布局图2
2.3 唯一功能跳线：JP7 清除 CMOS
默认 1-2 短接（正常）；断电、取下主板电池，短接 2-3 约 10 秒清空 BIOS 密码 / 参数，恢复出厂，操作后复原跳线、装回电池。
第三章 硬件安装操作规范
3.1 通用强制防静电要求
全程佩戴接地防静电手环，在防静电台操作，禁止裸手触碰 CPU、内存金手指；拆装必须完全断开电源。
3.2 LGA775 CPU 安装标准流程
下压解锁压杆、掀开盖板、取下保护塑料盖；
CPU 金色三角对准插座左下角防呆标识，垂直平放，严禁按压；
闭合盖板、扣紧锁杆；禁止暴力操作损坏针脚（失去保修）。
LGA775插槽开盖
CPU对位安装

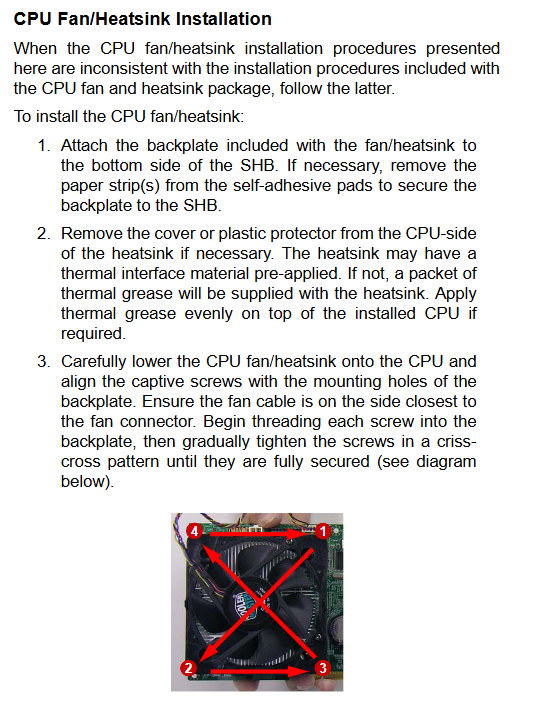

3.3 CPU 散热器硬性规范（重点警告）
禁止卡扣式下压散热器，会造成 PCB 弯曲、线路断裂；仅支持凌华指定 1U/2U/3U 铜底散热器，安装要求：
主板背面安装配套背板；
CPU 均匀涂抹导热硅脂；
对角交叉逐步拧紧螺丝，避免单点压力压坏 CPU；
风扇线缆接入 FN1，手持主板两侧边缘、托住散热器重量防止板变形。
散热器对角紧固示意图
3.4 DDR2 内存安装
插槽两侧卡扣向外掰开，内存缺口对齐插槽凸起垂直下压，卡扣自动锁死；双通道必须两组内存总容量相等，推荐同品牌同时序内存。
DDR2内存防呆缺口
第四章 驱动安装指南
配套一体化驱动光盘，支持 Windows2000/XP，Linux 参考光盘说明，分 4 类驱动分步安装，每步安装后需重启：
Q965 芯片组驱动：运行 Setup 自动加载主板总线、PCIe 底层 INF 文件；
GMA3000 显示驱动：独立显卡安装程序，支持双屏配置；
82573E 千兆网卡驱动：PRO2KXP 安装包，双网卡自动识别；
HD 音频驱动：仅搭配 DB-Audio2 子卡使用，BIOS 需先开启南桥 HDA 控制器。
第五章 AMIBIOS8 完整设置菜单（核心调试章节）
开机按Del进入 BIOS，支持 F1 帮助、F8 故障默认、F9 最优默认、F10 保存退出、ESC 放弃修改，八大主菜单：
5.1 Main（基础信息页）
显示 CPU 型号、总内存、系统时间日期，仅基础查看与时间修改。
5.2 Advanced 高级设置（最多子菜单）
IDE/AHCI 配置：SATA 兼容 / 增强 / AHCI 三模式，硬盘 PIO/DMA/SMART 参数、JMicron 桥接开关；
Super IO：串口地址中断、并口 EPP/ECP 模式、软驱开关；
硬件健康：实时电压、温度、风扇转速监控面板；
APM 电源管理：CPU 降频、硬盘休眠、定时开机、网卡远程唤醒、断电恢复策略（关机 / 上电 / 上次状态）；
事件日志：查看 / 清除硬件故障 POST 日志；
PCIe 配置：ASPM 节能开关、MPS 多处理器规范；
串口远程重定向：COM 口控制台，波特率、终端类型配置；
USB 配置：DOS Legacy 支持、USB2.0 高速模式、U 盘启动仿真（软盘 / 硬盘 / 光驱）。
5.3 PCI/PnP 即插即用
手动分配 IRQ/DMA，可预留中断给老式 ISA 设备，关闭显卡调色板监听、清空 NVRAM 资源表。
5.4 Boot 启动设置
启动顺序自定义（USB / 硬盘 / 光驱 / 网络）；
快速开机、全屏 LOGO、开机 NumLock、F1 报错等待开关；
5.5 Security 安全设置
管理员 / 用户两级密码，开机引导区病毒防护，遗忘密码需清 CMOS。
5.6 Chipset 芯片组设置
北桥：内存时序、DVMT 动态显存（最大 256MB）、主显卡选择（板载 / 外接 PCIe 显卡）、内存重映射；
南桥：USB 端口数量、HD 音频开关、PCIe 端口启停、上电恢复设置、网卡 PXE 启动 ROM 开关。
5.7 Exit 退出菜单
保存退出、放弃退出、载入最优性能默认、载入稳定故障默认四选项。
